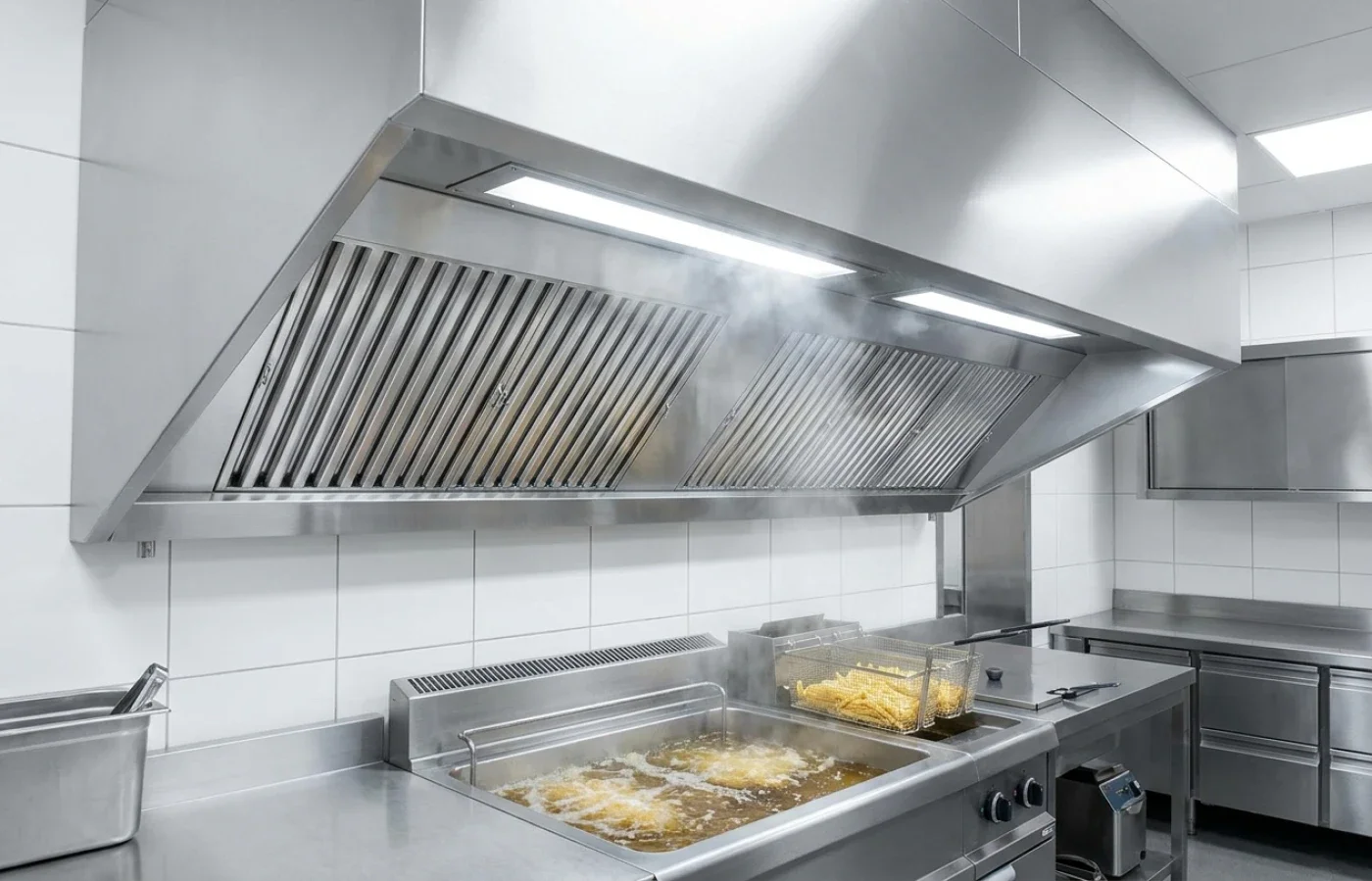

Abluftanlage Gastro: Planung für Fett, Dampf, Hitze und Gerüche

Eine Gastro-Abluftanlage ist mehr als Haube und Ventilator

In einer professionellen Küche entstehen gleichzeitig Hitze, Wasserdampf, Fettpartikel, Gerüche und teilweise Verbrennungsprodukte. Ein Grill erzeugt andere Lasten als ein Kombidämpfer. Eine Fritteuse belastet die Abluft anders als ein Kochkessel. Werden diese Unterschiede bei der Planung nicht berücksichtigt, kann selbst ein großer Abluftventilator die Küche nicht zuverlässig entlasten.

Für Restaurants, Hotels, Kantinen, Pflegeeinrichtungen, Kliniken und Caterer ist die Abluftanlage Gastro ein betriebsrelevantes Gesamtsystem. Sie beeinflusst nicht nur die Luftqualität. Sie wirkt sich auch auf Arbeitsbedingungen, Hygiene, Brandschutz, Energieverbrauch, Geräuschentwicklung und die Verteilung von Gerüchen im Gebäude aus.

Dabei ist eine häufige Fehlannahme besonders problematisch: Mehr Abluft löst nicht automatisch jedes Lüftungsproblem. Wird nur die Ventilatorleistung erhöht, ohne die Zuluft und die Erfassung über den Geräten anzupassen, können Zugluft, hohe Unterdrücke und eine schlechtere Wrasenerfassung entstehen. Im ungünstigsten Fall zieht die Anlage Luft aus Gasträumen, Treppenhäusern, Nebenräumen oder durch undichte Gebäudeteile nach.

Die entscheidende Planungsfrage lautet deshalb: Wie werden Kochgeräte, Hauben, Zuluft, Kanäle, Ventilatoren, Brandschutz und Regelung so aufeinander abgestimmt, dass die Anlage unter realen Betriebsbedingungen funktioniert?

STEUER betrachtet die Lüftung dabei nicht isoliert. Großküchentechnik, Kühltechnik, Lüftung, Edelstahlfertigung und Service werden gemeinsam betrachtet. Das ist besonders wichtig, wenn Geräteaufstellung, Haubengröße, Deckenhöhen, Kühlräume und Arbeitsabläufe voneinander abhängen.

Warum reicht reine Abluft nicht aus, wenn keine passende Zuluft vorhanden ist?

Eine Abluftanlage kann nur die Luftmenge abführen, die dem Raum kontrolliert wieder zugeführt wird. Fehlt eine passende Zuluft, entsteht Unterdruck. Luft strömt dann unkontrolliert durch Türen, Fenster, Fugen oder angrenzende Räume nach. Das verursacht Zugluft, kann die Wrasenerfassung stören, Türen schwergängig machen und Gerüche in Bereiche ziehen, die eigentlich sauber bleiben sollen.

Jede abgeführte Luftmenge muss ersetzt werden

Ein Abluftventilator transportiert kontinuierlich Raumluft nach außen. Dadurch fehlt diese Luft im Gebäude. Die fehlende Menge muss als Außenluft oder über ein geplantes Luftverbundkonzept ersetzt werden.

Bei einer kleinen Küche kann eine begrenzte Nachströmung über definierte Überströmelemente unter bestimmten Voraussetzungen ausreichen. Bei einer leistungsstarken Gastroküche mit Grill, Fritteuse, Kochblock und Spülbereich ist eine kontrollierte Zuluftanlage in der Regel wesentlich belastbarer.

Unkontrollierte Nachströmung hat mehrere Nachteile:

• Kalte Außenluft gelangt im Winter direkt an Arbeitsplätze.
• Warme und feuchte Außenluft kann im Sommer zusätzliche Lasten verursachen.
• Türen können durch Druckunterschiede schwer zu öffnen sein.
• Gerüche können aus der Küche in andere Gebäudebereiche wandern.
• Die Strömung an der Haubenkante kann instabil werden.
• Ein geöffneter Lieferanteneingang verändert plötzlich die gesamte Luftbilanz.
• Feuerstätten oder gasbetriebene Geräte können zusätzliche sicherheitstechnische Anforderungen auslösen.

Fensterlüftung ist deshalb kein verlässliches Zuluftkonzept. Windrichtung, Außentemperatur, Öffnungsstellung und Bedienverhalten ändern sich ständig. Gerade an der norddeutschen Küste kann ein geöffnetes Fenster innerhalb weniger Minuten aus einer geplanten Luftströmung eine kräftige Querströmung machen.

Zu starker Unterdruck verschlechtert die Erfassung

Die Haube muss den aufsteigenden Wrasenstrom erfassen. Als Wrasen wird das Gemisch aus warmer Luft, Dampf, Fettpartikeln, Gerüchen und weiteren Stoffen bezeichnet, das über den Kochgeräten aufsteigt.

Strömt Ersatzluft mit hoher Geschwindigkeit durch eine Tür oder ein Fenster, kann sie diesen Auftrieb seitlich ablenken. Der Wrasen erreicht dann nicht mehr vollständig die Haube. Fett und Feuchtigkeit verteilen sich im Raum, obwohl der Ventilator technisch betrachtet eine hohe Luftmenge fördert.

Mehr Unterdruck kann damit zu weniger wirksamer Absaugung führen. Entscheidend ist nicht allein der Abluftvolumenstrom. Entscheidend ist, ob die belastete Luft an der Entstehungsstelle erfasst wird.

Die Zuluft darf den Wrasen nicht wegdrücken

Auch eine mechanische Zuluftanlage kann falsch geplant sein. Wird die Luft mit hohem Impuls direkt auf Grill, Fritteuse oder Kochblock geblasen, stört sie die natürliche Auftriebsströmung. Die Haube verliert einen Teil ihrer Erfassungswirkung.

Gute Zuluftführung arbeitet möglichst zugarm und kontrolliert. Häufig eignen sich großflächige Auslässe, Quellluftprinzipien oder andere impulsarme Lösungen. Die konkrete Ausführung hängt von Raumhöhe, Arbeitsplatzanordnung, Haubentyp und erforderlicher Luftmenge ab.

Die Zuluft sollte:

• gefiltert sein,
• bei Bedarf temperiert werden,
• zugarm in den Aufenthaltsbereich gelangen,
• nicht direkt in den Wrasenstrom blasen,
• keine hygienisch kritische Luft aus anderen Räumen transportieren,
• mit der Abluftleistung geregelt werden,
• die gewünschte Druckhaltung im Gebäude unterstützen.

Ein leichter Unterdruck kann sinnvoll sein

Eine professionelle Küche wird häufig mit einem kontrollierten leichten Unterdruck gegenüber angrenzenden sauberen Bereichen betrieben. Dadurch sollen Gerüche nicht in Restaurant, Flure, Hotelbereiche oder Verwaltungsräume gelangen.

Das ist jedoch etwas anderes als ein unkontrollierter starker Unterdruck. Die Druckdifferenz muss so gewählt werden, dass Türen bedienbar bleiben, die Haube stabil arbeitet und ausreichend Zuluft vorhanden ist.

Die richtige Balance ist projektspezifisch. Raumverbund, Türen, Ausgabeöffnungen, Speisenaufzüge, Abluft aus Sanitärbereichen und die Lüftung des Gastraums müssen gemeinsam betrachtet werden.

Was eine Abluftanlage in der Gastro tatsächlich abführen muss

Die Belastung einer Küche wird nicht allein durch ihre Fläche bestimmt. Eine kleine, dicht belegte Imbissküche kann lüftungstechnisch anspruchsvoller sein als eine große Produktionsküche mit überwiegend geschlossenen Geräten.

Wärme entsteht auf unterschiedliche Weise

Kochgeräte geben Wärme als Konvektion und Strahlung ab. Konvektive Wärme erwärmt die Luft und steigt mit ihr nach oben. Strahlungswärme trifft direkt auf Mitarbeiter, Wände, Geräte und Arbeitsflächen.

Die Haube kann vor allem den konvektiven Anteil erfassen. Gegen starke Strahlungswärme helfen zusätzlich:

• passende Geräteanordnung,
• ausreichende Arbeitsabstände,
• Abschirmungen,
• ein belastbares Zuluftkonzept,
• geeignete Raumtemperaturen,
• eine Trennung besonders heißer Produktionsbereiche.

Ein Grill mit offener heißer Oberfläche erzeugt beispielsweise eine andere Wärmeverteilung als ein gut isolierter Kombidämpfer mit geschlossener Tür.

Fett liegt nicht nur als sichtbarer Rauch vor

Beim Braten, Grillen und Frittieren entstehen Fettaerosole. Das sind feine flüssige oder feste Partikel, die vom Luftstrom mitgenommen werden. Sie können sich auf Haubenflächen, in Kanälen, an Ventilatoren und auf nachgeschalteten Bauteilen ablagern.

Diese Ablagerungen verschlechtern nicht nur die Hygiene. Sie können:

• den Druckverlust erhöhen,
• Ventilatoren verschmutzen,
• Wärmeübertrager zusetzen,
• Geruchsprobleme verstärken,
• Reinigungsarbeiten erschweren,
• eine zusätzliche Brandlast bilden.

Aerosolabscheider sind deshalb ein Sicherheits- und Wartungsbauteil. Sie müssen zur Belastung passen, zugänglich und regelmäßig zu reinigen sein. Ein einfaches Filtergewebe ist für fettreiche Küchenabluft nicht automatisch eine geeignete Lösung.

Wasserdampf erzeugt Feuchte- und Kondensatprobleme

Kombidämpfer, Kochkessel, Spülmaschinen und offene Kochprozesse setzen erhebliche Feuchtigkeit frei. Wird der Dampf nicht an der Quelle erfasst, kann er an kühleren Oberflächen kondensieren.

Mögliche Folgen sind:

• feuchte Decken und Wände,
• Tropfwasser,
• belastete Fugen,
• Korrosion,
• rutschige Bereiche,
• Schimmelrisiken in verdeckten Bauteilen,
• eine hohe thermische Belastung der Mitarbeiter.

Feuchte muss möglichst nahe an der Entstehungsstelle erfasst werden. Das gilt auch für Spülküchen. Eine Haube über dem Kochblock löst nicht automatisch die Belastung durch Korbtransportmaschinen oder große Haubenspülmaschinen.

Gerüche benötigen eine durchdachte Fortluftführung

Eine Anlage kann in der Küche gut funktionieren und dennoch außerhalb des Gebäudes Beschwerden verursachen. Das passiert, wenn die Fortluft an einer ungünstigen Stelle austritt und durch Wind, Dachaufbauten oder Nachbargebäude zurückgeführt wird.

Bei der Planung sind unter anderem zu prüfen:

• Lage von Fenstern und Außenluftansaugungen,
• Dachgeometrie und Attiken,
• Nachbarbebauung,
• Innenhöfe,
• vorherrschende Windverhältnisse,
• Abstand zu Aufenthaltsbereichen,
• mögliche Ablagerungen an Fassaden oder Dächern.

Die Fortluftöffnung ist kein beliebiger Endpunkt des Kanals. Ihre Lage und Ausführung gehören zur funktionalen Gesamtplanung.

Abluftanlage Gastro: Die Planung beginnt beim tatsächlichen Küchenbetrieb

Eine fachgerechte Planung startet nicht mit der Auswahl eines Ventilators. Sie startet mit dem Speisenkonzept, den Geräten und den Betriebsabläufen.

Sitzplätze allein sind keine ausreichende Planungsgröße

Zwei Restaurants mit jeweils 100 Sitzplätzen können vollkommen unterschiedliche Abluftanforderungen haben. Ein Betrieb bereitet überwiegend kalte Speisen und geschlossene Ofengerichte zu. Der andere arbeitet mit offenem Grill, mehreren Fritteusen und Frontcooking.

Entscheidend sind die realen Lasten:

• Welche Speisen werden produziert?
• Welche Geräte laufen gleichzeitig?
• Wie lange dauern die Produktionsphasen?
• Gibt es starke saisonale Spitzen?
• Wird chargenweise oder kontinuierlich produziert?
• Werden Geräte später ergänzt?
• Gibt es Frontcooking oder offene Ausgaben?
• Wie häufig werden Türen von Kombidämpfern geöffnet?
• Welche Fett- und Feuchtelasten entstehen?
• Welche Reinigungs- und Wartungszeiten sind möglich?

Gerade auf Sylt und in touristisch geprägten Küstenorten kann der Unterschied zwischen ruhiger Nebensaison und voller Sommerauslastung erheblich sein. Die Anlage muss den Spitzenbetrieb sicher beherrschen, ohne im Teillastbetrieb unnötig viel Energie zu verbrauchen.

Die Geräteliste muss belastbar sein

Für die Auslegung wird eine vollständige Geräteliste benötigt. Dazu gehören nicht nur Bezeichnung und Außenmaße. Relevant sind unter anderem:

• Energieart,
• Anschlussleistung,
• Betriebsweise,
• offene oder geschlossene Bauform,
• Wärmeabgabe,
• Feuchtefreisetzung,
• Fettbelastung,
• Tür- und Beschickungsrichtung,
• vorgesehene Gleichzeitigkeit.

Provisorische Gerätelisten erzeugen Planungsrisiken. Wird nachträglich aus einem Elektrogrill ein Holzkohlegrill oder aus einer kleinen Fritteuse eine größere Frittierstation, kann das gesamte Lüftungs- und Brandschutzkonzept betroffen sein.

Arbeitsabläufe beeinflussen die Haubenplanung

Nicht nur das Gerät, sondern auch seine Bedienung ist wichtig. Bei einem Kombidämpfer tritt ein Teil der Feuchte beim Öffnen der Tür schwallartig aus. Wird die Türseite nicht ausreichend überdeckt, zieht der Dampf am Haubenrand vorbei.

Bei einer Fritteuse müssen Mitarbeiter Körbe sicher heben und abtropfen lassen können. Ein zu niedriger oder ungünstig geformter Haubenrand kann den Arbeitsablauf behindern.

Ergonomie und Erfassung müssen zusammenpassen. Eine technisch große Haube ist nicht automatisch gut, wenn sie Sicht, Bedienung oder Reinigung erschwert.

Bestandsküchen verlangen eine andere Vorgehensweise

In bestehenden Gebäuden sind Kanalwege, Deckenhöhen und Dachflächen oft vorgegeben. Besonders in Hamburger Altbauten oder dicht belegten Gewerbeeinheiten können Schächte fehlen oder bereits durch andere Medien belegt sein.

Bei einer Bestandsaufnahme werden deshalb nicht nur die Küchengeräte geprüft. Wichtig sind auch:

• verfügbare Schachtquerschnitte,
• Deckenaufbauten,
• tragfähige Befestigungspunkte,
• Brandabschnitte,
• vorhandene Lüftungszentralen,
• Dachzugänge,
• Stromversorgung,
• Kondensat- und Entwässerungsmöglichkeiten,
• Schallübertragung in andere Nutzungseinheiten,
• mögliche Montagewege.

Ein nicht erreichbarer Dachventilator ist später kein kleines Detail. Er erschwert Wartung, Störungsbeseitigung und Reinigung über die gesamte Lebensdauer der Anlage.

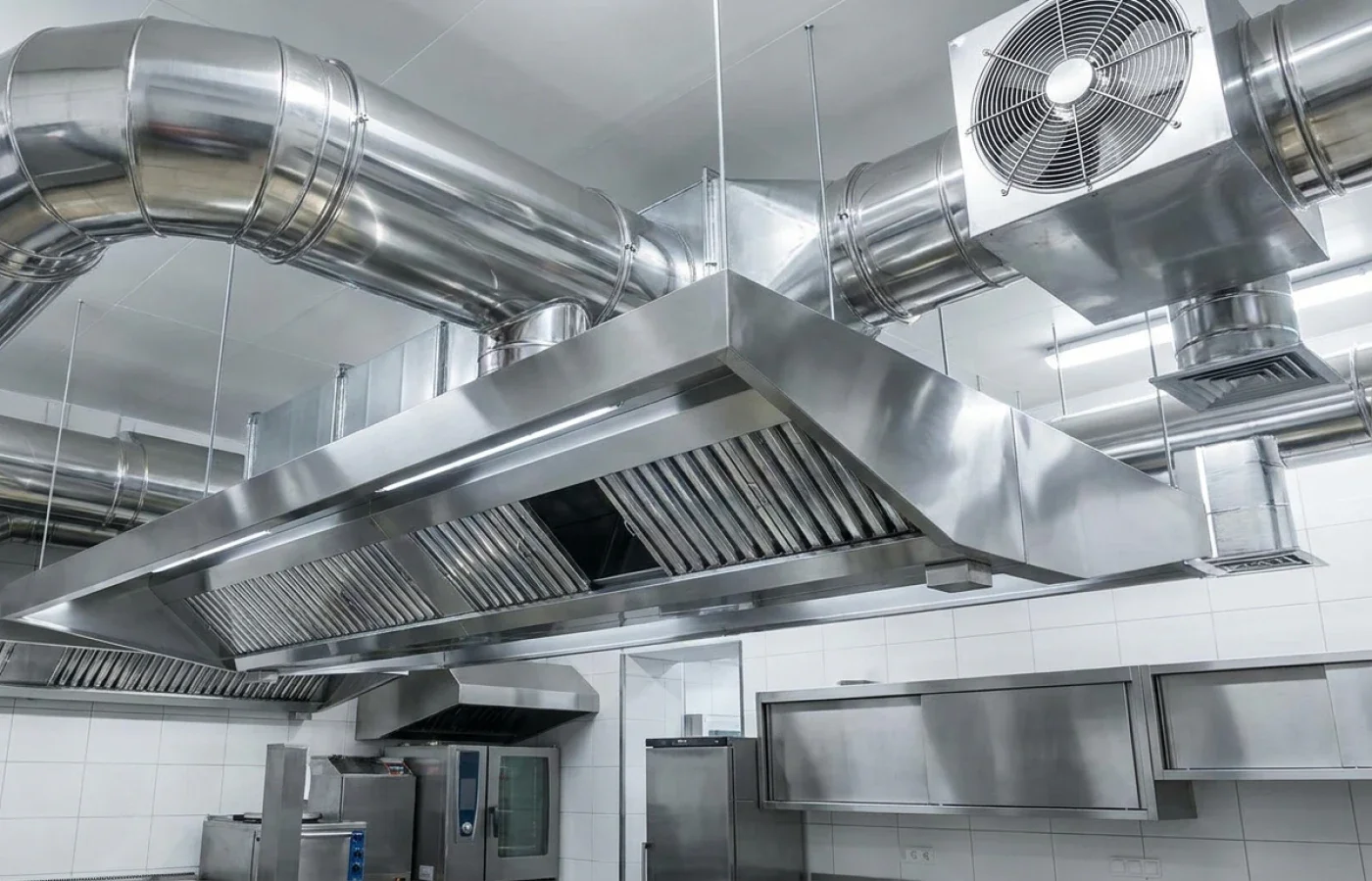

Wie werden Küchenhauben, Kanäle, Ventilatoren und Brandschutzkomponenten dimensioniert?

Die Dimensionierung beginnt mit den Wärme-, Feuchte- und Fettlasten der einzelnen Geräte. Anschließend werden Gleichzeitigkeiten, Haubentyp, Montagehöhe, Überstände, Raumströmung und Zuluft berücksichtigt. Aus dem erforderlichen Volumenstrom und den Druckverlusten von Abscheidern, Kanälen, Bögen, Schalldämpfern und Fortluftbauteilen ergibt sich der Betriebspunkt des Ventilators. Das Brandschutzkonzept wird parallel entwickelt.

1. Geräte und Betriebszustände erfassen

Zunächst wird für jedes relevante Gerät geprüft, welche Lasten im Betrieb entstehen. Ein Gerät kann dabei mehrere Betriebszustände haben. Ein Grill erzeugt beim Aufheizen, im normalen Betrieb und bei hoher Belegung unterschiedliche Lasten. Ein Kombidämpfer verhält sich mit geschlossener Tür anders als beim Entladen.

Die Gleichzeitigkeitsannahme muss realistisch sein. Es wäre energetisch ungünstig, grundsätzlich alle Geräte mit maximaler Last anzusetzen. Ebenso riskant wäre es, eine niedrige Gleichzeitigkeit anzunehmen, obwohl im Mittagsgeschäft regelmäßig Grill, Fritteuse und Kombidämpfer parallel laufen.

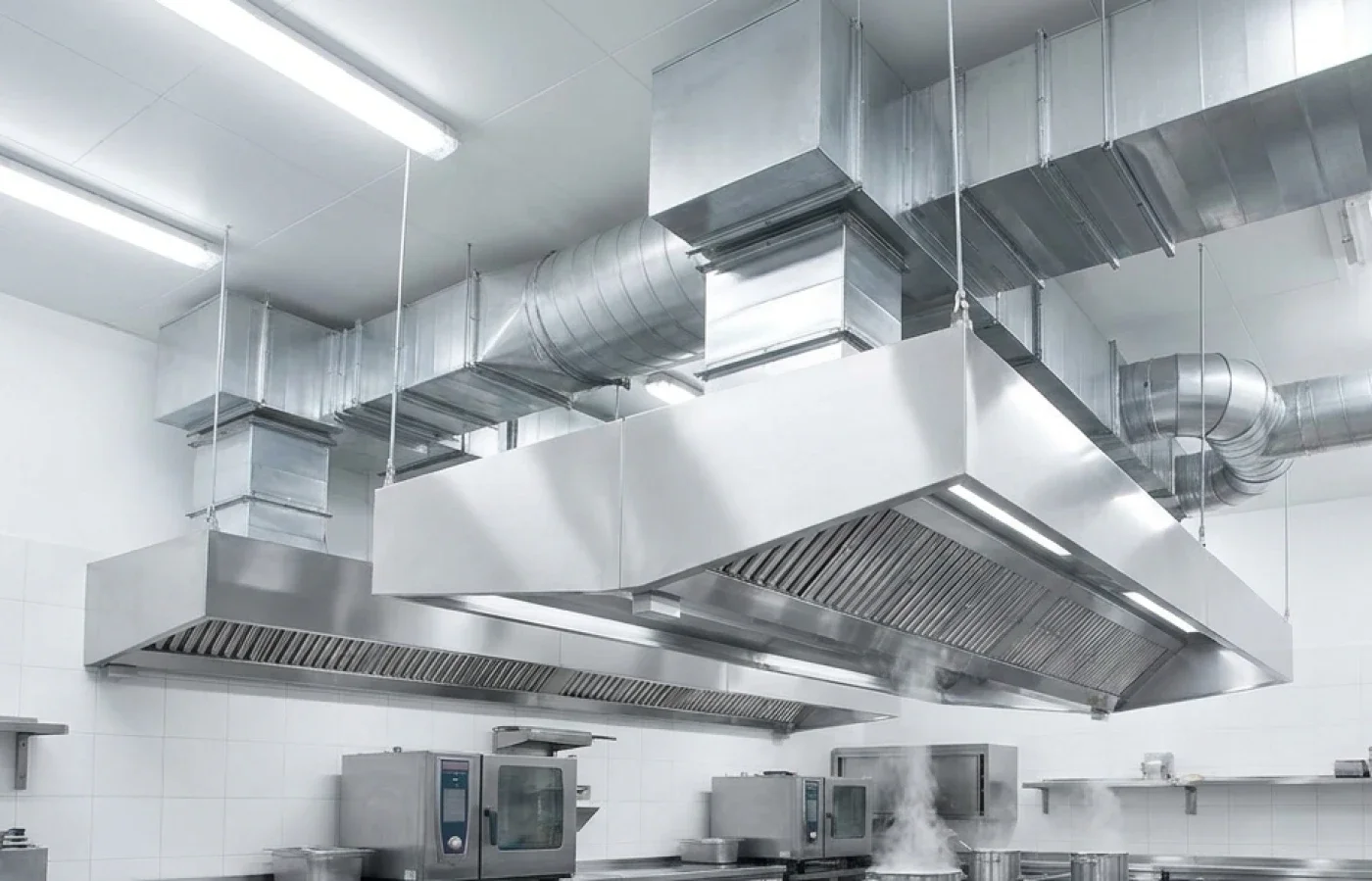

2. Erfassungseinrichtung auswählen

Je nach Raum und Geräteanordnung kommen unterschiedliche Lösungen infrage:

• Wandhauben,
• Mittelhauben,
• Kastenhauben,
• Induktionshauben,
• Lüftungsdecken,
• Kondensathauben,
• geräteintegrierte Erfassungssysteme.

Wandhauben profitieren von der begrenzenden Rückwand. Freihängende Mittelhauben sind stärker durch Querströmungen beeinflusst und benötigen deshalb eine besonders sorgfältige Auslegung.

Lüftungsdecken können bei großflächigen Kochbereichen Vorteile bieten. Sie beanspruchen jedoch ausreichend Deckenraum und müssen so aufgebaut sein, dass Filter, Plenen und weitere Komponenten zugänglich bleiben.

3. Haubengröße und Überstand festlegen

Die Haube muss den aufsteigenden Wrasen aufnehmen, bevor er in den Raum austritt. Dafür benötigt sie einen ausreichenden Überstand über die belastete Gerätefläche.

Der notwendige Überstand hängt unter anderem ab von:

• Montagehöhe,
• Haubentyp,
• Gerätehöhe,
• Intensität des thermischen Auftriebs,
• Türöffnungen,
• möglichen Querströmungen,
• Zuluftauslässen,
• Bedienungsseite.

Beim Kombidämpfer ist die Türseite besonders kritisch. Der beim Öffnen austretende Dampf bewegt sich zunächst nach vorn. Eine Haube, die nur die Geräteoberfläche knapp abdeckt, kann diesen Schwall nicht zuverlässig erfassen.

Eine zu hoch montierte Haube benötigt meist eine größere Erfassungsfläche und kann einen höheren Volumenstrom erfordern. Eine zu niedrige Haube kann dagegen Bedienung, Sicht und Reinigung beeinträchtigen.

4. Erforderlichen Abluftvolumenstrom bestimmen

Der Luftbedarf wird nicht seriös nach einem pauschalen Wert pro Quadratmeter festgelegt. Er ergibt sich aus den thermischen und stofflichen Lasten, der Erfassungsgeometrie und den räumlichen Bedingungen.

Die fachliche Berechnung berücksichtigt beispielsweise:

• konvektive Wärmeabgabe der Geräte,
• Bildung und Ausbreitung des thermischen Auftriebsstroms,
• Abstand zwischen Gerät und Haube,
• Wand- oder Insellage,
• gleichzeitige Gerätenutzung,
• Haubenwirkungsgrad,
• Störströmungen im Raum,
• Sicherheits- und Betriebszuschläge.

Eine Berechnung ersetzt dennoch nicht die Plausibilitätsprüfung. Wenn eine theoretisch passende Luftmenge nur mit starken Zugerscheinungen oder extremen Kanalgeschwindigkeiten erreichbar wäre, muss das Konzept überarbeitet werden.

Mögliche Lösungen sind dann:

• eine größere Haube,
• eine niedrigere Montageposition,
• eine bessere Einhausung,
• eine andere Geräteaufstellung,
• eine aufgeteilte Absaugung,
• eine impulsärmere Zuluft,
• eine bedarfsgerechte Zonierung.

5. Zuluftmenge und Luftverteilung auslegen

Aus der Abluftmenge folgt der erforderliche Zuluftbedarf. Dabei wird die Druckhaltung des gesamten Gebäudes berücksichtigt.

Die Luftbilanz umfasst mehr als die Küche. Einbezogen werden gegebenenfalls:

• Abluft des Spülbereichs,
• Gastraumlüftung,
• Sanitärabluft,
• Überströmung über Ausgabeöffnungen,
• Luftmengen von Kühl- und Lagerräumen,
• Türöffnungen zum Außenbereich,
• weitere Nutzungseinheiten.

Die Zuluftmenge wird anschließend auf geeignete Auslässe verteilt. Entscheidend ist nicht nur, wie viel Luft ein Auslass einbringt, sondern mit welcher Geschwindigkeit und in welche Richtung.

6. Kanalnetz dimensionieren

Küchenabluftkanäle müssen für fetthaltige, warme und feuchte Luft geeignet sein. Sie sollten so geplant werden, dass Ablagerungen kontrolliert, Kanäle gereinigt und kritische Bauteile erreicht werden können.

Wichtige Planungsmerkmale sind:

• geeignete, dichte Kanalverbindungen,
• glatte und reinigbare Innenflächen,
• möglichst kurze und strömungsgünstige Wege,
• zugängliche Revisions- und Reinigungsöffnungen,
• geeignete Lösungen für Kondensat oder Fettansammlungen,
• ausreichend Platz an Bögen und Abzweigen,
• sichere Befestigungen,
• Trennung von ungeeigneten anderen Abluftsystemen,
• Berücksichtigung von Ausdehnung und Schwingungen.

Ein enger Kanal reduziert zwar den Platzbedarf, erhöht aber die Luftgeschwindigkeit und meist auch den Druckverlust. Das kann zu mehr Ventilatorleistung, höherem Schall und stärkerer Verschmutzung kritischer Stellen führen.

Ein übermäßig großer Kanal benötigt mehr Bauraum und kann niedrige Strömungsgeschwindigkeiten erzeugen, bei denen sich Stoffe ungünstig ablagern. Die Dimensionierung muss deshalb zwischen Platzbedarf, Reinigbarkeit, Druckverlust und Betriebssicherheit abwägen.

7. Druckverluste berechnen

Jede Komponente setzt dem Luftstrom einen Widerstand entgegen. Dazu gehören:

• Aerosolabscheider,
• Haubenanschlüsse,
• gerade Kanalstrecken,
• Bögen,
• Übergänge,
• Abzweige,
• Schalldämpfer,
• Wärmerückgewinnung,
• Dachhauben oder Ausblasbauteile,
• Filter und Wetterschutzgitter.

Der Ventilator muss den erforderlichen Volumenstrom beim tatsächlichen Gesamtdruck fördern. Eine Ventilatorangabe ohne zugehörigen Druck ist deshalb keine belastbare Auswahlgrundlage.

Verschmutzung verändert den Druckverlust im Laufe des Betriebs. Die Auslegung benötigt genügend Funktionsreserve, darf aber nicht einfach pauschal überdimensioniert werden. Ein unnötig großer Ventilator kann hohe Geräusche, instabile Regelung und zusätzlichen Energiebedarf verursachen.

8. Ventilator und Regelung auswählen

Der Ventilator muss zur Luftart und zum vorgesehenen Einbauort passen. Bei Küchenabluft sind unter anderem Temperatur, Fettbelastung, Reinigungszugang und Motoranordnung zu berücksichtigen.

Eine drehzahlgeregelte Lösung ermöglicht die Anpassung an verschiedene Betriebszustände. Voraussetzung ist, dass die Anlage auch bei reduzierter Leistung stabil arbeitet und die erforderliche Mindesterfassung gewährleistet bleibt.

Sinnvolle Regelungsfunktionen können sein:

• abgestimmte Regelung von Zu- und Abluft,
• Betriebsstufen für Vorbereitung, Normalbetrieb und Spitzenlast,
• automatische Anforderung durch aktive Kochbereiche,
• Drucküberwachung,
• Filter- oder Verschmutzungsanzeige,
• Störmeldung,
• Nachlauf,
• Verriegelung mit bestimmten Geräten,
• Einbindung in die Gebäudeleittechnik.

Bei gasbetriebenen Geräten kann eine sicherheitstechnische Kopplung zwischen Gasversorgung und Lüftungsbetrieb erforderlich sein. Die konkrete Ausführung wird anhand der Geräte, Installation und geltenden Anforderungen festgelegt.

9. Fettabscheidung planen

Aerosolabscheider sollen einen möglichst großen Teil der Fettpartikel bereits an der Haube zurückhalten. Sie müssen für den vorgesehenen Einsatz geeignet und so angeordnet sein, dass sie sicher entnommen und gereinigt werden können.

Die Abscheidung schützt nachgeschaltete Komponenten, ersetzt aber keine Kanalreinigung. Auch bei wirksamen Abscheidern können feine Partikel und Dämpfe in das Kanalnetz gelangen.

Bei hoher Fettbelastung sind besonders wichtig:

• kurze Reinigungswege,
• ausreichend Ersatzabscheider,
• sichere Entnahme ohne Tropfen auf Kochflächen,
• spülmaschinengeeignete Ausführung, sofern vorgesehen,
• kontrollierte Fettabläufe,
• Dokumentation der Reinigungsintervalle.

10. Brandschutz von Beginn an koordinieren

Fetthaltige Küchenabluft stellt besondere Anforderungen an den Brandschutz. Ein Brand kann im Bereich eines Geräts entstehen und über belastete Luftwege weitergetragen werden.

Das Brandschutzkonzept muss unter anderem klären:

• welche Geräte ein besonderes Brandrisiko aufweisen,
• wie Brandabschnitte durchquert werden,
• welche Feuerwiderstandsanforderungen gelten,
• ob eine feuerbeständige Verkleidung oder ein geeigneter Schacht erforderlich ist,
• wie Abschaltungen und Verriegelungen funktionieren,
• ob stationäre Löscheinrichtungen vorgesehen werden müssen,
• wie Revisions- und Reinigungsöffnungen ausgeführt werden,
• welche Abstände zu brennbaren Bauteilen einzuhalten sind,
• wie Festbrennstoffgeräte behandelt werden.

Eine Standardlösung aus einem gewöhnlichen Lüftungskanal und beliebig eingesetzten Absperrbauteilen ist bei fetthaltiger Küchenabluft nicht automatisch zulässig oder funktional. Lüftungsplanung, Brandschutz und Geräteplanung müssen aufeinander abgestimmt werden.

11. Schall und Schwingungen prüfen

Eine leistungsfähige Anlage kann technisch funktionieren und dennoch den Betrieb erheblich stören, wenn Ventilatorgeräusche, Strömungsrauschen oder Körperschall nicht beherrscht werden.

Schall entsteht an mehreren Stellen:

• am Ventilator,
• an engen Bögen,
• an Drosselstellen,
• an zu kleinen Luftauslässen,
• durch hohe Kanalgeschwindigkeiten,
• an Wetterschutzgittern,
• durch Schwingungsübertragung auf das Gebäude.

In Hotels, innerstädtischen Restaurants und gemischt genutzten Gebäuden ist die Betrachtung besonders wichtig. Die Lösung kann Schalldämpfer, strömungsgünstige Kanäle, elastische Verbindungen, geeignete Aufstellungen und eine angepasste Regelung umfassen.

Wie plane ich eine Abluftanlage Gastro für Grill, Fritteuse und Kombidämpfer?

Grill, Fritteuse und Kombidämpfer dürfen nicht als gleichartige Wärmeerzeuger behandelt werden. Der Grill erzeugt starke Wärme- und je nach Verfahren Rauchlasten, die Fritteuse vor allem fetthaltige Aerosole und der Kombidämpfer schwallartige Feuchte beim Türöffnen. Die Planung muss jede Last getrennt bewerten, die gleichzeitige Nutzung abbilden und anschließend Haube, Zuluft, Abscheidung, Kanalnetz und Brandschutz als Gesamtsystem auslegen.

Grill: hohe Wärme und unterschiedliche Verbrennungsarten

Bei Grills ist zunächst zu unterscheiden, ob elektrisch, mit Gas oder mit festen Brennstoffen gearbeitet wird. Die Energieart beeinflusst die entstehenden Stoffe und die sicherheitstechnischen Anforderungen.

Ein elektrischer Kontaktgrill verhält sich anders als ein offener Rostgrill. Offene Grillflächen setzen meist mehr Wärme, Fettpartikel und Gerüche frei. Werden stark fetthaltige Produkte zubereitet, können zusätzlich Rauch und klebrige Ablagerungen entstehen.

Für die Planung sind relevant:

• Grillfläche,
• maximale Belegung,
• Produktspektrum,
• offene Flammen oder Glühflächen,
• Betriebsdauer,
• Abstand zur Haube,
• seitliche Abschirmungen,
• Reinigungszugang,
• mögliche Funken- oder Flammenbildung.

Holzkohle- und andere Festbrennstoffgrills sind Sonderfälle

Festbrennstoffgeräte erfordern ein eigenständiges Sicherheits- und Abluftkonzept. Neben Wärme, Fett und Gerüchen entstehen Verbrennungsgase. Außerdem können Funken und Glutpartikel auftreten.

Eine gemeinsame Behandlung mit gewöhnlicher Küchenabluft kann ungeeignet sein. Zu prüfen sind insbesondere:

• getrennte Abluftführung,
• Kohlenmonoxidrisiko,
• Verbrennungsluftversorgung,
• Funken- und Glutabscheidung,
• Feuerwiderstand der Luftwege,
• stationäre Löscheinrichtungen,
• sichere Lagerung von Brennstoff und Asche,
• Abstimmung mit Brandschutz und zuständigen Stellen.

Ein späterer Austausch eines Elektrogrills gegen einen Holzkohlegrill ist deshalb keine einfache Geräteänderung. Er kann eine vollständige Neubewertung der Lüftungs- und Brandschutzplanung erfordern.

Fritteuse: Fettabscheidung und Reinigung stehen im Mittelpunkt

Fritteusen erzeugen warme, fetthaltige Luft. Die Belastung steigt bei hoher Auslastung, häufigem Beschicken und stark wasserhaltigem Frittiergut.

Fettaerosole müssen möglichst früh abgeschieden werden. Haube und Abscheider sollten so angeordnet sein, dass aufsteigende Luft sicher erfasst wird und Filter ohne riskantes Arbeiten über heißem Fett entnommen werden können.

Bei der Planung sind unter anderem zu beachten:

• Anzahl und Breite der Becken,
• Fettmenge,
• Produktspektrum,
• Spitzenzeiten,
• Abstand zu offenen Flammen,
• Abschalt- und Sicherheitseinrichtungen,
• Reinigungsabläufe,
• mögliche stationäre Löschtechnik,
• ausreichend freie Bedienfläche.

Eine hohe Abluftmenge allein löst das Fettproblem nicht. Abscheideleistung, Reinigungsfähigkeit und Brandschutz sind ebenso wichtig wie der Volumenstrom.

Kombidämpfer: Dampfschwall beim Öffnen berücksichtigen

Ein geschlossener Kombidämpfer kann nach außen vergleichsweise geringe Lasten abgeben. Beim Öffnen der Tür tritt jedoch innerhalb kurzer Zeit eine große Menge warmer, feuchter Luft aus.

Die Haube muss diesen dynamischen Vorgang erfassen. Relevant sind:

• Türanschlag,
• Öffnungsrichtung,
• Beschickungshöhe,
• vorgesehener Standplatz des Mitarbeiters,
• Haubenüberstand an der Front,
• Öffnungshäufigkeit,
• Garprogramme,
• eventuell vorhandene Kondensationssysteme.

Werden mehrere Kombidämpfer nebeneinander betrieben, können sich die Dampfschwälle überlagern. Die Gleichzeitigkeit muss realistisch angesetzt werden, insbesondere bei Bankett, Gemeinschaftsverpflegung und Hotelbetrieb.

Die drei Geräte dürfen sich strömungstechnisch nicht gegenseitig stören

Grill, Fritteuse und Kombidämpfer werden häufig in einer gemeinsamen heißen Zone angeordnet. Das kann kurze Arbeitswege ermöglichen, führt aber zu einer komplexen Wrasenströmung.

Eine sinnvolle Zonierung berücksichtigt:

• gemeinsame und getrennte Haubenfelder,
• unterschiedliche Abscheiderbelastungen,
• Türöffnungen des Kombidämpfers,
• sichere Bedienabstände zur Fritteuse,
• thermischen Auftrieb des Grills,
• notwendige seitliche Überstände,
• Lage der Zuluftauslässe,
• spätere Gerätewechsel.

Ein kräftiger Zuluftstrahl zwischen Grill und Haube kann Grillrauch in Richtung Kombidämpfer drücken. Umgekehrt kann der Dampfschwall des Kombidämpfers an einer knapp bemessenen Haubenkante austreten.

Die Luftführung wird deshalb am gesamten Kochblock geprüft, nicht Gerät für Gerät ohne räumlichen Zusammenhang.

Konkrete Planungsreihenfolge für den Kochblock

Für eine belastbare Lösung empfiehlt sich folgende Reihenfolge:

1. Geräte verbindlich festlegen: einschließlich Energieart, Abmessungen, Türanschlägen und maximaler Nutzung.
2. Produktionsablauf abbilden: typische und maximale Gleichzeitigkeit dokumentieren.
3. Geräte sinnvoll anordnen: Bedienung, Sicherheit, Laufwege und Reinigung berücksichtigen.
4. Erfassungszone festlegen: Haubentyp, Überstände und Montagehöhe bestimmen.
5. Abluft berechnen: thermische und stoffliche Lasten sowie Störströmungen einbeziehen.
6. Zuluft planen: zugarm, gefiltert und ohne Beeinträchtigung des Wrasenstroms.
7. Abscheidung auswählen: Fettbelastung und Reinigungsorganisation berücksichtigen.
8. Kanal und Ventilator auslegen: Gesamtdruck, Schall, Reinigung und Dachführung prüfen.
9. Brandschutz koordinieren: insbesondere bei Fritteusen und Festbrennstoffgrills.
10. Betriebszustände testen: Normalbetrieb, Spitzenlast, Türöffnungen und Teillast einbeziehen.

Was ist besser: kompakte Abluft Gastro oder komplette Gastro Lüftung mit Wärmerückgewinnung?

Kompakte Abluftlösung

Eine kompakte Abluftlösung kann sinnvoll sein, wenn nur wenige Kochgeräte betrieben werden und die entstehenden Wärme-, Fett- und Feuchtelasten überschaubar bleiben.

Typische Merkmale:

• Geeignet für kleine, klar begrenzte Kochbereiche.
• Eine separate und ausreichend dimensionierte Zuluft muss sichergestellt sein.
• Der technische Platzbedarf ist meist geringer.
• Die Regelung beschränkt sich häufig auf wenige Betriebsstufen.
• Die Investition kann bei kurzen Betriebszeiten und niedrigen Luftmengen angemessen sein.
• Wartung und Reinigung betreffen weniger Komponenten.
• Der Raumkomfort hängt stärker von Außentemperatur, Wind und Gebäudeundichtigkeiten ab.
• Eine spätere Erweiterung um zusätzliche Kochgeräte kann nur begrenzt möglich sein.

Wichtig: Kompakt bedeutet nicht, dass auf eine fachgerechte Planung verzichtet werden kann. Auch diese Lösung benötigt eine passende Küchenhaube, geeignete Fettabscheidung, reinigbare Kanäle, eine kontrollierte Zuluft und ein abgestimmtes Brandschutzkonzept.

Vollständige Gastro Lüftung mit Wärmerückgewinnung

Eine vollständige Zu- und Abluftanlage eignet sich vor allem für Restaurants, Hotels, Kantinen und Produktionsküchen mit hohen oder wechselnden Belastungen.

Typische Merkmale:

• Zu- und Abluft werden gemeinsam berechnet und geregelt.
• Die Zuluft kann gefiltert und bei Bedarf temperiert werden.
• Luftverteilung und Druckverhältnisse lassen sich gezielt steuern.
• Unterschiedliche Küchenbereiche können bedarfsgerecht geregelt werden.
• Ein Teil der Wärme aus der Abluft kann für die Erwärmung der Außenluft genutzt werden.
• Die Anlage bietet bessere Voraussetzungen für lange Betriebszeiten und saisonale Spitzen.
• Erweiterungen und zusätzliche Gerätezonen lassen sich frühzeitig berücksichtigen.
• Lüftungsgerät, Kanäle und Wärmeübertragung benötigen mehr Technik- und Wartungsfläche.
• Filter, Wärmeübertrager, Regelung und Kondensatführung erhöhen den Wartungsbedarf.
• Die Fettbelastung der Abluft muss bei der Auswahl der Wärmerückgewinnung besonders berücksichtigt werden.

Entscheidend ist die Reinigbarkeit: Ein Wärmeübertrager kann nur dauerhaft effizient arbeiten, wenn Fettpartikel wirksam abgeschieden werden und alle relevanten Komponenten zugänglich bleiben.

Welche Lösung passt zum Betrieb?

Eine kompakte Abluft Gastro kann bei wenigen Geräten, begrenzten Betriebszeiten und einer gesicherten Zuluft ausreichen. Eine vollständige Gastro Lüftung mit Wärmerückgewinnung bietet dagegen mehr Kontrolle über Raumluft, Temperatur, Druckverhältnisse und Energieeinsatz.

Die Entscheidung sollte sich insbesondere an folgenden Punkten orientieren:

• Anzahl und Art der Kochgeräte.
• Gleichzeitige Nutzung von Grill, Fritteuse und Kombidämpfer.
• Tägliche Betriebsdauer.
• Erforderliche Zu- und Abluftmengen.
• Verfügbarer Technikraum.
• Anforderungen an Raumkomfort und Schallschutz.
• Möglichkeiten zur Reinigung und Wartung.
• Geplante spätere Erweiterungen.
• Gebäudestruktur und vorhandene Kanalwege.
• Fett-, Dampf- und Geruchsbelastung.

STEUER prüft diese Faktoren im Zusammenhang und entwickelt daraus eine Lösung, die zur Küche, zum Gebäude und zum tatsächlichen Betriebsablauf passt. Die Stichpunktform entspricht zugleich den Vorgaben für eine schnell erfassbare und gut gegliederte Darstellung.

Wann eine kompakte Abluftlösung sinnvoll sein kann

Eine kompakte Lösung kann passen, wenn:

• nur wenige Geräte betrieben werden,
• die Lasten niedrig und gut vorhersehbar sind,
• die Kochzeiten begrenzt sind,
• eine sichere Zuluftlösung vorhanden ist,
• kurze Kanalwege möglich sind,
• keine komplexen Druckverhältnisse im Gebäude bestehen,
• die Fortluft ohne Konflikte geführt werden kann.

Kompakt bedeutet nicht improvisiert. Auch eine kleine Anlage benötigt eine passende Haube, geeignete Fettabscheidung, eine belastbare Zuluft, reinigbare Kanäle und ein abgestimmtes Brandschutzkonzept.

Eine reine Ablufthaube mit Ventilator und geöffnetem Fenster ist besonders bei starkem Grill- oder Frittierbetrieb keine zuverlässige Systemlösung.

Wann die vollständige Gastro Lüftung Vorteile bietet

Eine komplette Zu- und Abluftanlage ist besonders interessant, wenn:

• hohe Luftmengen erforderlich sind,
• die Küche viele Stunden täglich arbeitet,
• mehrere Produktionszonen existieren,
• saisonale Spitzen auftreten,
• das Gebäude luftdicht oder stark gedämmt ist,
• Gäste- und Hotelbereiche vor Gerüchen geschützt werden müssen,
• kontrollierte Raumtemperaturen wichtig sind,
• eine bedarfsgerechte Regelung gewünscht ist,
• ausreichend Platz für Technik und Wartung vorhanden ist.

Der größte Vorteil ist die Kontrollierbarkeit. Luftmenge, Temperatur, Strömungsrichtung und Druckverhältnisse können aufeinander abgestimmt werden. Das verbessert nicht nur den Komfort, sondern auch die Erfassungswirkung der Hauben.

Wärmerückgewinnung ist keine Umluft

Bei einer Wärmerückgewinnung wird Energie von der warmen Abluft auf die kalte Außenluft übertragen. Die belastete Küchenabluft darf dabei nicht einfach als Zuluft in das Gebäude zurückgeführt werden.

Geeignete Systeme trennen die Luftströme. Je nach Belastung und Anlagenkonzept kommen unterschiedliche technische Prinzipien infrage. Ein indirekter Wärmeverbund kann beispielsweise Abluft- und Zuluftseite räumlich voneinander trennen. Andere Wärmeübertrager benötigen besonders wirksame Vorabscheidung und gute Reinigungszugänge.

Die Fettbelastung entscheidet über die Praxistauglichkeit. Ein rechnerisch effizienter Wärmeübertrager bringt wenig, wenn er schnell verschmutzt, hohe Druckverluste entwickelt oder nur mit großem Aufwand gereinigt werden kann.

Zu prüfen sind:

• Abscheidung vor der Wärmerückgewinnung,
• Reinigbarkeit,
• Kondensatführung,
• Frostschutz,
• Trennung der Luftströme,
• Geruchsübertragung,
• zusätzlicher Druckverlust,
• Regelung bei Teillast,
• Bypass für geeignete Betriebszustände,
• Wartungsflächen.

Wärmerückgewinnung ist nicht immer automatisch wirtschaftlich

Die technische Eignung hängt von Betriebszeiten, Luftmengen, Außenklima, Temperaturniveau und Wartungsaufwand ab. Eine Küche mit wenigen Betriebsstunden hat eine andere Ausgangslage als eine Hotelküche mit Frühstück, Tagesgeschäft und Abendservice.

Pauschale Amortisationsversprechen sind deshalb nicht belastbar. Die Bewertung sollte sowohl den Energiebedarf als auch Reinigungsaufwand, Filterwechsel, Ventilatorstrom und Anlagenverfügbarkeit einbeziehen.

In Norddeutschland kann die Rückgewinnung von Wärme aus großen Abluftmengen während der Heizperiode sinnvoll sein. Gleichzeitig müssen Feuchte, Salzluft an Außenbauteilen und winterliche Betriebsbedingungen berücksichtigt werden.

Bedarfsgerechte Regelung statt dauerhaftem Vollbetrieb

Eine Gastro Lüftung muss Spitzenlasten beherrschen. Daraus folgt jedoch nicht, dass sie während jeder Vorbereitungs- und Reinigungsphase mit maximaler Leistung laufen sollte.

Eine bedarfsgerechte Regelung kann Zu- und Abluft an die tatsächliche Nutzung anpassen. Dadurch sinken Ventilatorleistung, Heizbedarf für Zuluft und unnötige Geräuschbelastung.

Mögliche Betriebsarten sind:

• Grundbetrieb für Vorbereitung,
• Normalbetrieb für reguläre Produktion,
• Spitzenlastbetrieb,
• zonenweise Zuschaltung,
• Nachlauf nach Kochende,
• Reinigungs- oder Nachtbetrieb,
• Störbetrieb mit definierten Sicherheitsfunktionen.

Die Regelung darf die Erfassung nicht unter die notwendige Mindestleistung reduzieren. Energieeffizienz beginnt mit funktionierender Luftführung, nicht mit möglichst niedrigen Drehzahlen.

Sensoren müssen zur Küchenpraxis passen

Temperatur-, Feuchte-, Druck- oder optische Sensoren können die Regelung unterstützen. Sie müssen jedoch so positioniert und eingestellt sein, dass typische Lastwechsel zuverlässig erkannt werden.

Ein Sensor darf beispielsweise nicht erst reagieren, wenn der Grillrauch bereits aus der Haube ausgetreten ist. Ebenso sollte ein kurzer Dampfschwall nicht zu einer dauerhaft unruhigen Regelung führen.

Regelung und Küchenablauf werden gemeinsam in Betrieb genommen. Dazu gehören Funktionsprüfungen bei unterschiedlichen Gerätekombinationen und nicht nur ein Test mit leerer Küche.

Wer baut eine Abluftanlage Gastro inklusive Zuluft und Wartung?

STEUER plant und realisiert Abluftanlagen für gastronomische und gewerbliche Küchen als abgestimmtes Gesamtsystem. Dazu können Bestandsaufnahme, Luftmengenberechnung, Hauben- und Kanalplanung, Zuluft, Ventilatoren, Regelung, Wärmerückgewinnung, Montage, Inbetriebnahme und Wartung gehören. Durch die Verbindung mit Großküchen-, Kälte- und Edelstahltechnik lassen sich technische Schnittstellen früh koordinieren.

1. Bestandsaufnahme und Bedarfsklärung

Am Anfang steht eine Aufnahme des Gebäudes und der geplanten Nutzung. Dabei werden Geräte, Betriebsabläufe, Raumhöhen, Schächte, Dachflächen und angrenzende Nutzungen geprüft.

Für Betreiber ist diese Phase entscheidend. Änderungen lassen sich in einer Planung wesentlich einfacher berücksichtigen als nach der Montage von Hauben und Kanälen.

Die Bestandsaufnahme umfasst je nach Projekt:

• Aufmaß der Küche,
• Prüfung vorhandener Anlagen,
• Aufnahme der Geräte,
• mögliche Kanaltrassen,
• Dach- und Fassadendurchführungen,
• Wartungszugänge,
• Elektro- und Medienanschlüsse,
• Brandabschnitte,
• Schall- und Geruchssituation,
• Abstimmung mit dem Küchenbetrieb.

2. Lüftungs- und Küchenkonzept verbinden

Die beste Haubenposition hängt von der Geräteaufstellung ab. Umgekehrt kann eine begrenzte Schachtposition beeinflussen, wo ein besonders belastendes Gerät sinnvoll aufgestellt wird.

Küchen- und Lüftungsplanung sollten deshalb parallel erfolgen. Das reduziert nachträgliche Kreuzungen, unnötige Bögen und Konflikte mit Beleuchtung, Kühlung, Sprinklertechnik oder Deckeninstallationen.

STEUER kann dabei die Verbindung zu weiteren Bereichen der Großküchentechnik herstellen. Dazu gehören beispielsweise Edelstahlaufbauten, Kühltechnik und die technische Geräteintegration.

3. Ausführungsplanung und Koordination

Nach dem Grundkonzept folgt die technische Detaillierung. Festgelegt werden unter anderem:

• Haubenausführung,
• Luftmengen,
• Zuluftauslässe,
• Kanalquerschnitte,
• Ventilatorbetriebspunkte,
• Schalldämpfung,
• Regelung,
• Revisionsöffnungen,
• Durchbrüche,
• Aufhängungen,
• Dach- oder Fassadenaustritte,
• Brandschutzmaßnahmen.

Schnittstellen müssen eindeutig zugeordnet sein. Dazu zählen Stromanschlüsse, Kondensatabläufe, Dachabdichtung, brandschutztechnische Verkleidungen und die Verriegelung mit Gas- oder Kochgeräten.

4. Fertigung und Montage vorbereiten

Vor der Montage wird geprüft, wie große Komponenten in das Gebäude gelangen. In engen Hamburger Objekten kann die Anlieferung über Treppenhäuser oder kleine Innenhöfe anspruchsvoll sein. Auf Sylt müssen Lieferfenster, Fähr- oder Bahnlogistik und saisonale Verkehrsbedingungen berücksichtigt werden.

Montageplanung schützt den laufenden Betrieb. Bei Umbauten kann es sinnvoll sein, Arbeiten abschnittsweise, außerhalb der Produktionszeiten oder innerhalb eines klar definierten Stillstandsfensters auszuführen.

5. Montage und Anlagenintegration

Bei der Montage werden Hauben, Kanäle, Ventilatoren, Zuluftkomponenten und Regelung zu einem funktionierenden System verbunden.

Wichtig sind:

• luft- und gegebenenfalls fettdichte Verbindungen,
• sichere Befestigungen,
• spannungsarme Montage,
• erreichbare Revisionsöffnungen,
• geeignete Schwingungsentkopplung,
• eindeutige Kennzeichnung,
• Brandschutzabschottungen gemäß Planung,
• Schutz bereits montierter Küchengeräte.

Eine saubere Montage beeinflusst die spätere Wartung erheblich. Ein Revisionsdeckel, der nach dem Einbau einer Decke nicht mehr geöffnet werden kann, verliert seinen Zweck.

6. Einregulierung und Inbetriebnahme

Nach der Montage wird nicht nur geprüft, ob sich der Ventilator einschalten lässt. Die Luftmengen und Druckverhältnisse müssen gemessen und eingestellt werden.

Zur Inbetriebnahme gehören je nach Anlage:

• Messung der Zu- und Abluftmengen,
• Prüfung einzelner Haubenfelder,
• Kontrolle der Druckhaltung,
• Funktionsprüfung der Regelung,
• Test von Verriegelungen,
• Prüfung von Störmeldungen,
• Bewertung von Geräusch und Zugluft,
• Kontrolle der Fortluftführung,
• Test typischer Kochzustände,
• Einweisung des Betriebspersonals.

Besonders aussagekräftig ist ein Test unter realitätsnaher Belastung. Eine kalte, unbenutzte Küche zeigt nicht, wie sich Grillhitze, Frittierdampf und geöffnete Kombidämpfertüren gegenseitig beeinflussen.

7. Dokumentation und Wartungsplanung

Der Betreiber benötigt nachvollziehbare Unterlagen zu Anlage, Bedienung, Reinigung und Wartung.

Eine gute Dokumentation enthält beispielsweise:

• Anlagenbeschreibung,
• Luftmengen und Einstellwerte,
• Bedienhinweise,
• Filter- und Abscheidertypen,
• Reinigungszugänge,
• Wartungspunkte,
• Schalt- und Regelungsunterlagen,
• Sicherheitsfunktionen,
• Ansprechpartner für den Service.

STEUER kann die Anlage nach der Inbetriebnahme weiter betreuen. Dadurch bleiben Planung, Montagehistorie und Wartung näher miteinander verbunden.

Regionale Anforderungen in Husum, Sylt, Hamburg und Norddeutschland

Eine Abluftanlage arbeitet nicht unabhängig von ihrem Standort. Wind, Salzluft, Bebauungsdichte und saisonale Nutzung beeinflussen Ausführung und Betrieb.

Husum und Nordfriesland: Wind, Feuchtigkeit und kurze Servicewege

An der Westküste wirken häufig kräftige Winde auf Dach- und Fassadenbauteile. Fortluftauslässe und Außenluftansaugungen müssen so angeordnet sein, dass Winddruck die Funktion möglichst wenig beeinträchtigt.

Wetterbeständigkeit betrifft mehr als das Gehäuse. Auch Befestigungen, Dichtungen, Anschlussstellen, Dachaufbauten und Entwässerung müssen zu den Bedingungen passen.

Für Betriebe in Husum und Nordfriesland ist außerdem ein gut erreichbarer Service wichtig. Lange Anfahrten und schwer zugängliche Technik erhöhen bei einer Störung den organisatorischen Aufwand. Wartungsflächen und sichere Dachzugänge sollten deshalb früh eingeplant werden.

Sylt: Saisonspitzen, Insellogistik und Korrosionsschutz

Auf Sylt treffen hohe gastronomische Ansprüche häufig auf ausgeprägte saisonale Lastwechsel. Eine Anlage muss im Hochbetrieb zuverlässig erfassen und im ruhigeren Betrieb sinnvoll regelbar sein.

Die salzhaltige Küstenluft kann Außenbauteile stärker beanspruchen. Materialwahl, Oberflächen, Befestigungsmittel und Schutz von Dachgeräten verdienen besondere Aufmerksamkeit.

Hinzu kommt die Insellogistik. Ersatzteile, Hebezeuge und größere Komponenten lassen sich nicht immer kurzfristig beschaffen oder anliefern. Eine wartungsfreundliche Ausführung und eine strukturierte Ersatzteilplanung erhöhen deshalb die Betriebssicherheit.

Hamburg: enge Schächte, Schallschutz und Geruchsführung

In Hamburg befinden sich gastronomische Küchen häufig in dicht bebauten Quartieren, gemischt genutzten Gebäuden oder umgebauten Bestandsimmobilien. Kanalwege müssen teilweise durch enge Deckenbereiche oder vorhandene Schächte geführt werden.

Schall und Fortluft werden dadurch besonders sensibel. Eine technisch funktionierende Anlage darf weder Hotelzimmer noch Wohnungen, Büros oder Innenhöfe unnötig belasten.

Typische Planungsaufgaben sind:

• begrenzter Technikraum,
• lange oder verwinkelte Kanaltrassen,
• sensible Nachbarschaft,
• Dachflächen mit vielen Aufbauten,
• fehlende direkte Außenführung,
• Bauarbeiten im laufenden Betrieb,
• enge Anlieferwege,
• hohe Anforderungen an architektonische Integration.

Hier ist eine frühe Abstimmung sinnvoll. Nachträgliche Änderungen an Schächten oder Dachaufbauten sind meist erheblich aufwendiger als eine rechtzeitige Koordination.

Schleswig-Holstein und Norddeutschland: robuste Technik für unterschiedliche Strukturen

In Schleswig-Holstein reicht das Spektrum vom innerstädtischen Hotel bis zur ländlichen Pflegeeinrichtung. Nicht jede Anlage benötigt die gleiche technische Komplexität.

Robustheit und Wartbarkeit bleiben jedoch überall zentral. In Regionen mit längeren Servicewegen sollte die Anlage besonders klar aufgebaut, gut dokumentiert und ohne unnötig schwer erreichbare Sonderkomponenten ausgeführt werden.

Für Ferienorte an Nord- und Ostsee sind saisonale Stillstands- und Wiederanlaufphasen einzuplanen. Filter, Kondensatbereiche, Außenluftansaugungen und Regelung sollten nach längeren Pausen kontrolliert werden können.

Wartung einer Gastro Lüftung: Sauberkeit ist Teil der Anlagenfunktion

Fett, Staub und Feuchtigkeit verändern eine Lüftungsanlage während des Betriebs. Wartung ist deshalb keine reine Schönheitsmaßnahme.

Aerosolabscheider regelmäßig reinigen

Die Reinigungsfrequenz hängt von der tatsächlichen Fettbelastung ab. In stark beanspruchten Grill- und Frittierbereichen kann eine arbeitstägliche Reinigung erforderlich sein.

Wird zu lange gewartet, können:

• Druckverlust und Energiebedarf steigen,
• die Erfassung nachlassen,
• Fett an der Haube austreten,
• Ablagerungen in nachgeschalteten Bereichen zunehmen,
• Brandlasten wachsen.

Der Verschmutzungsgrad ist das entscheidende Kriterium. Betriebe sollten einen verbindlichen Reinigungsplan entwickeln und dokumentieren, wer welche Komponenten reinigt.

Sichtbare Haubenflächen kontrollieren

Haubeninnenräume, Fettauffangbereiche und Abläufe müssen so gereinigt werden, dass keine belasteten Rückstände in die Küche tropfen.

Typische Kontrollpunkte sind:

• Sitz der Abscheider,
• Fettauffangrinnen,
• Abläufe und Verschlüsse,
• Dichtungen,
• Beleuchtungsabdeckungen,
• sichtbare Verfärbungen,
• lockere oder beschädigte Bauteile.

Beschädigte Abscheider oder fehlende Blindbleche können die Luftverteilung in der Haube verändern. Sie sollten nicht durch ungeeignete Provisorien ersetzt werden.

Kanäle und Ventilatoren inspizieren

Auch bei guter Vorabscheidung gelangen Stoffe in das Abluftsystem. Kanäle, Ventilatoren und weitere Komponenten müssen daher regelmäßig auf Ablagerungen geprüft und bei Bedarf fachgerecht gereinigt werden.

Die Intervalle richten sich nach:

• Fettanfall,
• Betriebsdauer,
• Geräteart,
• Abscheidewirkung,
• Kanalführung,
• bisherigen Kontrollergebnissen,
• brandschutztechnischer Bewertung.

Reinigungsöffnungen müssen erreichbar sein. Kann ein Kanalabschnitt nicht inspiziert werden, lässt sich sein Zustand nicht belastbar beurteilen.

Wärmerückgewinnung benötigt ein eigenes Wartungskonzept

Wärmeübertrager reagieren empfindlich auf Verschmutzung. Ablagerungen können den Wärmeübergang verschlechtern und den Druckverlust erhöhen.

Zu kontrollieren sind je nach System:

• vorgeschaltete Abscheider und Filter,
• Wärmeübertragungsflächen,
• Kondensatabläufe,
• Pumpen und Ventile,
• Frostschutzfunktionen,
• Dichtheit,
• Bypassklappen,
• Sensoren.

Die Wartungsplanung muss von Anfang an berücksichtigen, wie Bauteile gereinigt oder ausgebaut werden können.

Regelung und Sicherheitseinrichtungen prüfen

Eine verschmutzte Anlage ist nicht die einzige mögliche Störungsquelle. Auch Sensoren, Klappenantriebe, Frequenzumrichter und Verriegelungen können ausfallen oder verstellt werden.

Funktionsprüfungen sollten umfassen:

• Start und Stopp,
• Betriebsstufen,
• Zu- und Abluftkopplung,
• Drucküberwachung,
• Filtermeldungen,
• Gas- oder Gerätekopplungen,
• Störmeldungen,
• Notabschaltungen,
• Nachlauf.

STEUER kann Wartung und technische Prüfung so strukturieren, dass nicht nur einzelne Geräte, sondern die Gesamtfunktion der Lüftung betrachtet wird.

Typische Planungsfehler und wie sie vermieden werden

Fehler 1: Die Anlage wird nur nach Küchenfläche ausgelegt

Die Quadratmeterzahl sagt wenig über die tatsächliche Belastung aus. Ein kleiner Grillbetrieb kann höhere Lasten erzeugen als eine größere Ausgabeküche.

Besser: Geräte, Speisenkonzept, Betriebszeiten und Gleichzeitigkeit erfassen.

Fehler 2: Die Zuluft wird erst nach der Abluftplanung betrachtet

Dann fehlen häufig geeignete Flächen für zugfreie Auslässe. Die Luft muss über Türen oder Fenster nachströmen.

Besser: Zu- und Abluft von Beginn an gemeinsam berechnen und räumlich anordnen.

Fehler 3: Die Haube entspricht nur exakt der Gerätebreite

Wrasen breitet sich auf dem Weg nach oben aus. Türöffnungen und Querströmungen vergrößern den erforderlichen Erfassungsbereich.

Besser: Montagehöhe, Überstände und Bedienungsseiten fachlich bestimmen.

Fehler 4: Zuluft wird direkt auf die Kochgeräte geblasen

Der Luftstrahl reißt Fett, Dampf und Gerüche aus dem Erfassungsbereich.

Besser: Impulsarme Luftführung wählen und die Strömung unter Betriebsbedingungen prüfen.

Fehler 5: Der Ventilator wird nur nach maximalem Volumenstrom gewählt

Ohne Druckverlustberechnung erreicht er den vorgesehenen Luftstrom möglicherweise nicht. Alternativ ist er unnötig groß und laut.

Besser: Den vollständigen Betriebspunkt aus Luftmenge und Gesamtdruck ermitteln.

Fehler 6: Kanalquerschnitte werden nur nach verfügbarem Platz gewählt

Zu kleine Kanäle verursachen hohe Geschwindigkeiten, Druckverluste und Geräusche. Ungeeignete Kanalwege erschweren die Reinigung.

Besser: Platzbedarf früh mit Architektur und anderen Gewerken koordinieren.

Fehler 7: Revisionsöffnungen werden nachträglich verdeckt

Decken, Kühlzellen oder Einbaumöbel können den Zugang zu den Kanälen blockieren.

Besser: Reinigungswege in Grundriss, Schnitt und Montageplanung sichtbar festlegen.

Fehler 8: Ein Holzkohlegrill wird wie ein Elektrogrill behandelt

Verbrennungsgase, Glut und Funken verändern das Sicherheitskonzept grundlegend.

Besser: Festbrennstoffgeräte von Beginn an als Sonderfall planen und getrennt bewerten.

Fehler 9: Wärmerückgewinnung wird ohne Verschmutzungskonzept vorgesehen

Der Wärmeübertrager setzt sich zu und verliert Leistung. Reinigung und Wartung werden aufwendig.

Besser: Abscheidung, Systemtrennung, Reinigbarkeit und Kondensatführung vor der Systementscheidung prüfen.

Fehler 10: Die Fortluft endet an der nächstgelegenen Außenwand

Gerüche können in Fenster, Innenhöfe oder Außenluftansaugungen zurückgelangen.

Besser: Ausblasposition, Wind, Gebäudekanten und Nachbarschaft gemeinsam betrachten.

Fehler 11: Es gibt keine Reserve für das spätere Küchenkonzept

Ein zusätzliches Gerät kann Haube, Kanal und Ventilator überfordern.

Besser: Realistische Entwicklungsmöglichkeiten in der Planung berücksichtigen, ohne die Anlage pauschal zu überdimensionieren.

Fehler 12: Wartung beginnt erst bei sichtbaren Problemen

Wenn Fett bereits aus der Haube tropft oder der Ventilator ungewöhnlich laut wird, besteht die Verschmutzung häufig schon länger.

Besser: Kontrollen, Reinigungen und Funktionsprüfungen anhand eines dokumentierten Wartungsplans durchführen.

Welche Angaben werden für eine belastbare Planung benötigt?

Je genauer die Ausgangsdaten sind, desto sicherer lässt sich die Anlage auslegen.

Hilfreiche Unterlagen und Informationen sind:

• aktueller Grundriss und Schnitte,
• verbindliche Geräteliste,
• Energiearten und Anschlussleistungen,
• Speisen- und Produktionskonzept,
• geplante Essenzahlen,
• typische und maximale Gleichzeitigkeit,
• Betriebs- und Reinigungszeiten,
• Positionen von Türen und Ausgaben,
• vorhandene Schächte und Dachflächen,
• Angaben zu angrenzenden Nutzungen,
• vorhandene Brandschutzunterlagen,
• Anforderungen an Schall und Geruch,
• geplante spätere Erweiterungen,
• bekannte Probleme einer bestehenden Anlage.

Bei einer Modernisierung helfen außerdem Fotos, Wartungsprotokolle, frühere Messwerte und Hinweise des Küchenpersonals. Die Mitarbeiter kennen häufig genau die Situationen, in denen Dampf austritt, Türen zuschlagen oder bestimmte Arbeitsplätze zu heiß werden.

FAQ zur Abluftanlage Gastro

Kann die Zuluft einer Gastroküche über geöffnete Fenster kommen?

Ein geöffnetes Fenster kann kurzfristig Luft nachströmen lassen, ist aber kein verlässlich regelbares Zuluftsystem. Luftmenge und Strömungsrichtung hängen von Wind, Temperatur und Öffnungsstellung ab. Dadurch können Zugluft und Querströmungen entstehen, die den Wrasen unter der Haube wegdrücken. In kleinen, gering belasteten Küchen kann ein fachlich geplantes Nachströmkonzept möglich sein. Bei hohen Abluftmengen, langen Betriebszeiten oder stark belastenden Geräten ist eine mechanisch geführte, gefilterte und gegebenenfalls temperierte Zuluft in der Regel belastbarer.

Darf gereinigte Küchenabluft als Zuluft zurückgeführt werden?

Küchenabluft sollte nicht als Zuluft in Aufenthalts- oder Küchenbereiche zurückgeführt werden. Auch nach einer Fettabscheidung können Gerüche, Feuchte und feine Stoffe verbleiben. Eine Wärmerückgewinnung ist dennoch möglich, wenn Energie über ein geeignetes, hygienisch getrenntes System übertragen wird. Dabei werden die Abluft- und Außenluftströme nicht vermischt. Welche Technik geeignet ist, hängt von Fettbelastung, Reinigbarkeit, Laufzeit, Kondensat und erforderlicher Betriebssicherheit ab.

Benötigt jedes Küchengerät eine eigene Haube?

Nicht jedes Gerät benötigt zwingend eine separate Haube. Mehrere Geräte können unter einer gemeinsamen Erfassungseinrichtung angeordnet werden, wenn Haubengröße, Überstände, Luftmenge und Abscheidung zur gesamten Belastung passen. Unterschiedliche Geräte können jedoch getrennte Felder oder Sonderlösungen erfordern. Das gilt besonders für Festbrennstoffgrills, stark fettbelastete Stationen und Geräte mit großen Dampfschwällen. Entscheidend ist nicht die Anzahl der Hauben, sondern ob alle Lasten sicher erfasst und die Luftwege fachgerecht betrieben und gereinigt werden können.

Wie lassen sich Gerüche außerhalb des Gebäudes reduzieren?

Geruchsprobleme werden nicht allein durch eine höhere Abluftmenge gelöst. Wichtig sind gute Erfassung an der Quelle, geeignete Fettabscheidung, saubere Kanäle und eine günstige Fortluftposition. Der Ausblas sollte so geplant werden, dass belastete Luft nicht an Fassaden, Dachaufbauten oder Nachbargebäuden zurückgeführt wird. Bei besonderen Belastungen können zusätzliche Abluftbehandlungsstufen geprüft werden. Diese benötigen jedoch ein realistisches Wartungskonzept. Stark verschmutzte oder schlecht gewartete Systeme verlieren schnell an Wirkung.

Woran erkennt man, dass eine bestehende Gastro Lüftung überprüft werden sollte?

Hinweise sind austretender Dampf, Fettbeläge außerhalb der Haube, anhaltende Gerüche, starke Zugluft, schwergängige Türen, ungewöhnliche Ventilatorgeräusche oder zunehmend heiße Arbeitsbereiche. Auch häufige Filterverschmutzung und fettige Ablagerungen am Dach können auf ein Problem hinweisen. Nicht jedes Symptom bedeutet zu wenig Abluft. Mögliche Ursachen sind eine gestörte Zuluft, verschmutzte Abscheider, verstellte Regelung, ungeeignete Geräteanordnung oder ein zu hoher Druckverlust. Eine Bestandsaufnahme mit Messung schafft hier Klarheit.

Abluftanlage Gastro als planbares Gesamtsystem

Eine Abluftanlage Gastro funktioniert zuverlässig, wenn Erfassung, Zuluft, Fettabscheidung, Kanalnetz, Ventilator, Brandschutz und Regelung gemeinsam ausgelegt werden. Die reine Ventilatorleistung ist nur ein Teil der Lösung.

Für Grill, Fritteuse und Kombidämpfer müssen unterschiedliche Wärme-, Fett- und Feuchtelasten berücksichtigt werden. Bei Festbrennstoffgrills kommen zusätzliche Anforderungen an Verbrennungsluft, Abgasführung und Brandschutz hinzu.

Ob eine kompakte Abluft Gastro genügt oder eine vollständige Gastro Lüftung mit Wärmerückgewinnung sinnvoller ist, hängt von Betriebsdauer, Luftmenge, Gebäudesituation und Wartungsmöglichkeiten ab. Entscheidend ist eine Lösung, die auch bei Spitzenlast erfasst und im Teillastbetrieb kontrolliert geregelt werden kann.

STEUER unterstützt Betriebe in Husum, Sylt, Hamburg, Schleswig-Holstein und Norddeutschland bei Bestandsaufnahme, Planung, Umsetzung, Inbetriebnahme und Wartung. Durch die Verbindung von Lüftungs-, Kälte-, Großküchen- und Edelstahltechnik lassen sich wichtige Schnittstellen aus einer Hand koordinieren.
