Küchenabluft in der Gastronomie: Abluft über Dach, Fett, Gerüche und Brandschutz

Küchenabluft Gastronomie: Warum die Anlage als Gesamtsystem geplant werden muss

In einer professionellen Küche entstehen gleichzeitig Wärme, Wasserdampf, Fettpartikel, Gerüche und Verbrennungsprodukte. Diese Belastungen steigen nicht gleichmäßig an. Beim Öffnen eines Kombidämpfers entweicht schlagartig Dampf. Beim scharfen Anbraten entstehen intensive Wrasen. Fritteusen und Grillgeräte erzeugen über längere Zeit hohe Fett- und Wärmelasten.

Eine fachgerecht geplante Küchenabluft für die Gastronomie muss diese Belastungen möglichst direkt an der Entstehungsstelle erfassen. Erst danach geht es um Filterung, Kanäle, Ventilatoren und die Ableitung ins Freie. Wird bereits die Erfassung über der Kochstelle falsch ausgelegt, kann ein größerer Ventilator den grundlegenden Fehler nicht zuverlässig beheben.

Entscheidend ist die gesamte Wirkungskette:

• Welche Geräte stehen unter der Haube?
• Welche Geräte werden gleichzeitig betrieben?
• Wo und wie entstehen Wärme, Dampf und Fett?
• Wie groß ist die wirksame Erfassungsfläche?
• Woher kommt die notwendige Zuluft?
• Wie wird die Abluft durch das Gebäude geführt?
• Wo kann die Fortluft ohne Rückströmung austreten?
• Wie werden Fettablagerungen kontrolliert und entfernt?
• Welche brandschutztechnischen Anforderungen gelten?
• Wie bleiben Ventilator, Filter und Revisionsöffnungen erreichbar?

Gerade im Bestand wird die Lüftungsanlage für die Gastronomie häufig zu spät betrachtet. Die Küche, die Geräte und teilweise sogar die Decken sind dann bereits festgelegt. Erst anschließend soll ein Abluftkanal durch mehrere Geschosse, einen engen Schacht oder eine bewohnte Nutzungseinheit geführt werden. Das führt zu unnötigen Kompromissen.

Frühe Koordination schafft dagegen Planungssicherheit. Küchenlayout, Haubenform, Luftmengen, Zuluft, Brandschutz, Schallschutz, Elektroversorgung und Dachdurchführung können aufeinander abgestimmt werden. Auch Wartungswege und spätere Reinigungsarbeiten lassen sich dann berücksichtigen, bevor die Anlage schwer zugänglich eingebaut ist.

Für Restaurants, Hotels, Kantinen, Pflegeeinrichtungen und Cateringbetriebe ist das nicht nur eine Komfortfrage. Die Küchenlüftung beeinflusst Betriebssicherheit, Arbeitsschutz, Hygiene, Gebäudeschutz und die Akzeptanz in der Nachbarschaft. Eine Anlage kann innerhalb der Küche scheinbar funktionieren und dennoch durch Gerüche am Nachbarfenster, Fettspuren am Dach oder störende Ventilatorgeräusche erhebliche Probleme verursachen.

In Husum, Hamburg, auf Sylt und im übrigen Schleswig-Holstein begleitet STEUER Lüftungs- und Großküchenprojekte von der Bestandsaufnahme über die technische Planung bis zur Montage, Einregulierung und laufenden Betreuung. Dadurch lassen sich die relevanten Gewerke in einem gemeinsamen Konzept zusammenführen.

Was kann ich tun, wenn sich Fett, Hitze und Gerüche trotz vorhandener Abluftanlage verteilen?

Lassen Sie nicht nur den Ventilator, sondern die gesamte Wirkungskette prüfen: Erfassung an der Kochstelle, tatsächlicher Volumenstrom, Zustand der Aerosolabscheider, Druckverhältnisse, Zuluftführung, Querströmungen und Fortluftweg. Meist entsteht das Problem durch mehrere Abweichungen. Eine höhere Ventilatorstufe allein kann Zugluft, Lärm und Unterdruck verschärfen, ohne die Wrasenerfassung zuverlässig zu verbessern.

Die Haube erfasst den Wrasen nicht vollständig

Ein häufiger Ausgangspunkt ist die Haubengeometrie. Die Haube kann zu klein, zu hoch oder ungünstig über den Geräten angeordnet sein. Auch nachträglich verschobene Geräte können außerhalb der wirksamen Erfassungszone stehen.

Besonders kritisch sind Geräte, bei denen beim Öffnen einer Tür oder eines Deckels schwallartig Dampf austritt. Dazu gehören beispielsweise Kombidämpfer, Backgeräte und bestimmte Spülsysteme. Der entstehende Wrasen bewegt sich nicht nur senkrecht nach oben. Er kann nach vorn oder zur Seite austreten und an der Haubenkante vorbeiziehen.

Die sichtbare Haubenbreite allein ist deshalb kein ausreichendes Kriterium. Zu prüfen sind der Überstand über den Geräten, die Montagehöhe, das verfügbare Stauvolumen und die Position der Abluftbereiche. Auch störende Einbauten wie Leuchten, Unterzüge oder offene Ablagen können die Strömung beeinflussen.

Der tatsächliche Volumenstrom liegt unter dem Planwert

Eine Anlage kann laufen und trotzdem zu wenig Luft fördern. Verschmutzte Aerosolabscheider, zugesetzte Nachfilter, Fettablagerungen im Kanal, ein verschmutztes Ventilatorlaufrad oder eine fehlerhafte Regelung erhöhen den Widerstand. Der Ventilator erreicht dann möglicherweise nicht mehr den vorgesehenen Betriebspunkt.

Auch Umbauten verändern die Anlage. Werden zusätzliche Bögen, Filterstufen oder Schalldämpfer eingebaut, steigt der Druckverlust. Ohne neue Berechnung und Einregulierung kann der Volumenstrom deutlich sinken.

Deshalb sollte gemessen werden. Eine reine Hörprobe am Ventilator oder ein Blatt Papier am Filter liefert keine belastbare Aussage. Benötigt werden Messungen an geeigneten Punkten sowie ein Abgleich mit den Planungs- und Inbetriebnahmedaten.

Die Zuluft fehlt oder kommt an der falschen Stelle an

Jeder Kubikmeter Abluft muss im Gebäude durch Außenluft oder definierte Überströmluft ersetzt werden. Fehlt diese Luft, entsteht ein starker Unterdruck. Türen lassen sich schwer öffnen, Luft strömt unkontrolliert durch Fugen und Gerüche werden aus angrenzenden Bereichen angesaugt oder dorthin gedrückt.

Mehr Abluft ohne mehr Zuluft verschärft das Problem häufig. Der Ventilator arbeitet gegen einen steigenden Unterdruck. Gleichzeitig entstehen hohe Strömungsgeschwindigkeiten an Türen, Durchreichen und offenen Fenstern.

Auch eine vorhandene Zuluftanlage kann ungünstig wirken. Trifft ein schneller Zuluftstrahl quer auf den aufsteigenden Wrasen, wird dieser aus der Haube herausgedrückt. Die Luftmenge kann rechnerisch stimmen, während die Erfassung praktisch versagt.

Türen, Fenster und Klimaanlagen erzeugen Querströmungen

Die Thermik über einem Kochgerät ist empfindlich. Geöffnete Außentüren, häufig benutzte Durchgänge, Ventilatoren, mobile Kühlgeräte oder Luftauslässe einer Klimaanlage können die aufsteigende Strömung ablenken.

Das Problem zeigt sich oft nur zu bestimmten Zeiten. Mittags funktioniert die Anlage, am Abend werden Terrassentüren geöffnet und die Wrasen ziehen in den Gastraum. Oder eine Klimaanlage schaltet bei hohen Temperaturen auf eine höhere Stufe und beeinflusst plötzlich die Küchenhaube.

Eine Bestandsaufnahme muss deshalb den realen Betrieb abbilden. Messungen bei geschlossenen Türen und ausgeschalteten Nebensystemen reichen nicht, wenn die Küche im Alltag unter anderen Bedingungen arbeitet.

Die Kochlast wurde nachträglich erhöht

Viele Anlagen wurden für ein ursprüngliches Gerätekonzept geplant. Später kommen eine zusätzliche Fritteuse, ein Hochleistungsgrill, ein Wok oder ein größerer Kombidämpfer hinzu. Damit ändern sich Wärmefreisetzung, Fettlast, Feuchte und Wrasenverhalten.

Selbst wenn das neue Gerät noch unter die Haube passt, ist die vorhandene Luftmenge nicht automatisch ausreichend. Auch die Filterfläche, der Kanalquerschnitt, der Ventilator und die Fortluftführung müssen zur erhöhten Belastung passen.

Geräteänderungen sollten daher immer lüftungstechnisch geprüft werden. Das gilt besonders bei einem Wechsel von emissionsärmeren elektrischen Geräten zu Gas, Holzkohle oder anderen stark belastenden Kochverfahren.

Die Fortluft gelangt wieder ins Gebäude

Gerüche im Gastraum müssen nicht zwingend aus einer undichten Haube stammen. Fortluft kann über Fenster, Türen oder Außenluftansaugungen zurückkehren. Das geschieht beispielsweise, wenn eine Fassadenmündung unterhalb geöffneter Fenster liegt oder eine Dachmündung im Windschatten eines höheren Gebäudeteils endet.

Auch Fettspuren an Fassaden oder auf Dachflächen weisen darauf hin, dass Ausblasrichtung, Abscheidung oder Austrittsgeschwindigkeit nicht zum Standort passen.

Die Prüfung endet deshalb nicht am Ventilator. Sie muss die gesamte Fortluftstrecke bis zum Austritt und die Umgebung der Mündung einschließen.

So läuft eine sinnvolle Bestandsprüfung ab

Eine strukturierte Prüfung sollte folgende Schritte umfassen:

1. Geräte, Kochprozesse und tatsächliche Gleichzeitigkeiten erfassen.
2. Haubengröße, Montagehöhe und Gerätepositionen aufnehmen.
3. Filter und sichtbare Anlagenbereiche kontrollieren.
4. Abluft- und Zuluftvolumenströme messen.
5. Druckverhältnisse zwischen Küche, Gastraum und Nebenräumen beurteilen.
6. Strömungseinflüsse durch Türen, Fenster und andere Anlagen prüfen.
7. Kanalführung, Revisionsöffnungen und Ventilatorzustand untersuchen.
8. Fortluftmündung, Außenluftansaugungen und mögliche Rückströmungen bewerten.
9. Regelung und Verriegelungen in unterschiedlichen Betriebszuständen testen.
10. Maßnahmen nach Ursache, Dringlichkeit und Eingriffstiefe priorisieren.

STEUER kann eine solche Bestandsaufnahme mit der Küchen- und Gebäudetechnik zusammenführen. Das ist besonders sinnvoll, wenn nicht nur ein einzelnes Bauteil, sondern die Abstimmung zwischen Kochtechnik, Abluft, Zuluft, Klima und Brandschutz betroffen ist.

Fachliche Grundlagen: Wrasen, Fett, Gerüche und Zuluft

In Küchen wird häufig von „Dampf“ gesprochen. Tatsächlich besteht der austretende Wrasen aus mehreren Bestandteilen: warmer Luft, Wasserdampf, feinsten Flüssigkeitströpfchen, Fett- und Ölaerosolen, Geruchsstoffen sowie abhängig vom Prozess weiteren Verbrennungs- und Reaktionsprodukten.

Diese Bestandteile verhalten sich unterschiedlich. Wasserdampf kann an kalten Flächen kondensieren. Fett lagert sich in Hauben, Kanälen und Ventilatoren ab. Geruchsstoffe können auch nach einer guten Fettabscheidung in der Luft verbleiben. Wärme treibt die aufsteigende Strömung an und beeinflusst gleichzeitig die Arbeitsbedingungen.

Die fachliche Planung orientiert sich an der im Projektzeitpunkt geltenden Fassung der einschlägigen DIN- und VDI-Regelwerke, den Anforderungen des Arbeitsstättenrechts sowie den bauordnungs- und brandschutzrechtlichen Vorgaben. Diese Grundlagen ersetzen nicht die objektspezifische Berechnung. Sie geben aber vor, welche Einflussgrößen berücksichtigt werden müssen.

Aerosolabscheider und Fettabscheider sind nicht dasselbe

Im Alltag wird für Bauteile in der Haube häufig der Begriff Fettfilter oder Fettabscheider verwendet. Technisch handelt es sich bei geeigneten Elementen in der Küchenabluft um Aerosolabscheider. Sie sollen einen möglichst großen Anteil der mitgeführten Fett- und Flüssigkeitströpfchen aus dem Luftstrom entfernen.

Davon zu unterscheiden ist der Fettabscheider in der Grundstücksentwässerung. Dieser trennt Fette und Öle aus dem Abwasser. Er hat keine Wirkung auf die Küchenabluft.

Diese Unterscheidung ist für Planung und Wartung wichtig:

• Aerosolabscheider sitzen in Haube oder Lüftungsdecke.
• Abwasser-Fettabscheider liegen im Entwässerungssystem.
• Beide Systeme benötigen eigene Zugänge, Wartungsabläufe und Entsorgungskonzepte.
• Ein funktionierender Abwasserabscheider reduziert keine Fettablagerung im Abluftkanal.
• Ein sauberer Aerosolabscheider ersetzt keinen Abwasser-Fettabscheider.

Geeignete Aerosolabscheider müssen zur Belastung passen, sicher befestigt und leicht entnehmbar sein. Einfache Filtermatten oder ungeeignete Gestrickfilter sind keine gleichwertige Lösung, wenn Anforderungen an Fettabscheidung, Reinigbarkeit und Brandsicherheit bestehen.

Warum Fettabscheidung Gerüche nicht vollständig beseitigt

Fett und Geruch sind miteinander verbunden, aber nicht identisch. Ein wirksamer Aerosolabscheider reduziert Fetttröpfchen. Viele gasförmige Geruchsstoffe passieren diese erste Stufe jedoch.

Deshalb kann eine technisch saubere Haube weiterhin geruchsintensive Fortluft erzeugen. Das betrifft besonders Grillen, Braten, Frittieren, Fischzubereitung und stark gewürzte Speisen.

Geruchsbehandlung beginnt trotzdem bei der Quelle. Verschmutzte Filter, fetthaltige Kanäle und Ablagerungen im Ventilator können selbst Gerüche verursachen. Bevor zusätzliche Filtertechnik vorgesehen wird, sollten Erfassung, Fettabscheidung, Reinigung und Fortluftführung funktionieren.

Weitere Behandlungsstufen können projektspezifisch sinnvoll sein. Dazu zählen beispielsweise Partikelabscheidung und Aktivkohle. Diese Systeme benötigen eine belastbare Auslegung und konsequente Wartung. Ist ein Filter gesättigt oder verschmutzt, sinkt seine Wirkung. Gleichzeitig steigt häufig der Druckverlust der Anlage.

Abluft und Zuluft bilden ein gemeinsames Drucksystem

Eine Küchenabluftanlage entfernt Luft aus dem Gebäude. Diese Luftmenge muss kontrolliert ersetzt werden. Sonst nimmt die Anlage ihre Ersatzluft dort, wo der Widerstand am geringsten ist: durch Türen, Fugen, Treppenräume, Gasträume oder offene Fenster.

Eine leichte Druckstaffelung kann sinnvoll sein. Die Küche kann gegenüber angrenzenden Bereichen in einem kontrollierten leichten Unterdruck gehalten werden, damit Gerüche nicht in den Gastraum wandern. Dieser Unterdruck darf jedoch nicht so stark werden, dass Türen, Feuerstätten oder andere Anlagen beeinträchtigt werden.

Die Einbringung der Zuluft ist ebenso wichtig wie ihre Menge. Niedrige, zugfreie Luftgeschwindigkeiten unterstützen eine stabile Schichtenströmung. Schnelle Luftstrahlen aus Decke oder Wand können den Thermikstrom dagegen aus der Erfassungszone drücken.

Eine gute Zuluftlösung berücksichtigt daher:

• Aufenthalts- und Arbeitsbereiche der Mitarbeiter.
• Temperatur der eingebrachten Außenluft.
• Position und Bauart der Luftdurchlässe.
• Abstand zu Hauben und Kochgeräten.
• Tür- und Fensterbewegungen.
• Druckverhältnisse zu Gastraum, Flur und Nebenräumen.
• Zusammenspiel mit Heizung, Klima und Gasgeräten.

Wie plane ich die Küchenabluft einer Gastronomie so, dass Kochlast, Zuluft, Lärm, Gerüche und Wartung zusammenpassen?

Beginnen Sie mit Geräten und Betriebsabläufen, nicht mit einem Ventilatorkatalog. Anschließend werden Erfassungsform und Haubengeometrie festgelegt, die erforderlichen Luftmengen berechnet und eine störungsarme Zuluft geplant. Danach folgen Kanalweg, Fortluftmündung, Brandschutz, Schall, Regelung und Wartungszugänge. Abgeschlossen wird die Planung durch Messung, Einregulierung, Funktionsprüfung und dokumentierte Übergabe.

Schritt 1: Das reale Nutzungskonzept erfassen

Grundlage der Planung ist eine vollständige Geräteliste. Dazu gehören nicht nur Gerätebezeichnung und Anschlussleistung. Entscheidend ist, wie das Gerät tatsächlich genutzt wird.

Zu dokumentieren sind insbesondere:

• Art des Koch-, Brat-, Grill-, Frittier- oder Dämpfprozesses.
• Position des Gerätes.
• Betriebsdauer.
• Typische Leistungsstufe.
• Gleichzeitig betriebene Geräte.
• Tür- oder Deckelöffnungen.
• Spitzenzeiten.
• Geplante spätere Erweiterungen.
• Energieträger wie Strom, Gas oder feste Brennstoffe.

Eine Frühstücksküche im Hotel hat andere Lastprofile als ein Fischrestaurant mit intensiver Frittier- und Grillnutzung. Eine Kantine arbeitet in klaren Produktionsfenstern, während eine offene Restaurantküche über viele Stunden wechselnde Lasten erzeugt.

Die Auslegung muss zum Spitzenbetrieb passen, ohne während schwacher Nutzung dauerhaft unnötig viel Luft zu bewegen. Dafür kann eine abgestufte oder bedarfsgeregelte Betriebsweise sinnvoll sein.

Schritt 2: Die passende Erfassung auswählen

Zur Erfassung kommen je nach Küchenkonzept Wandhauben, Mittelhauben, Lüftungsdecken oder kombinierte Systeme infrage.

Wandhauben profitieren davon, dass eine Seite durch die Wand begrenzt ist. Der Wrasen kann dort weniger leicht ausweichen. Mittelhauben über freistehenden Kochblöcken sind von mehreren Seiten Strömungen ausgesetzt und benötigen deshalb eine besonders sorgfältige Auslegung.

Lüftungsdecken können großflächige Lasten erfassen und architektonisch ruhig wirken. Sie sind jedoch keine automatische Lösung für jede Küche. Deckenhöhe, Geräteanordnung, Reinigungszugang, Fettbelastung und die Verteilung von Abluftbereichen müssen zusammenpassen.

Bei Frontcooking oder offenen Küchen ist zusätzlich zu beachten, dass Gerüche, Geräusche und sichtbarer Wrasen unmittelbar die Gäste erreichen können. Die Erfassung muss zuverlässig sein, ohne unangenehme Luftbewegungen im Aufenthaltsbereich zu erzeugen.

Schritt 3: Luftmengen aus den Lasten ableiten

Eine reine Flächenberechnung ist nicht ausreichend. Zwei gleich große Küchen können vollkommen unterschiedliche Abluftmengen benötigen. Maßgeblich sind die thermischen und stofflichen Lasten der Geräte sowie deren Gleichzeitigkeit.

In die Berechnung fließen unter anderem ein:

• Freigesetzte sensible Wärme.
• Feuchtelast.
• Gerätekonstruktion.
• Aufstellung an Wand oder als Mittelblock.
• Erfassungswirkungsgrad von Haube oder Decke.
• Betriebsweise.
• Gleichzeitigkeitsfaktor.
• Einfluss der Raumströmung.
• Zusätzliche Anforderungen an Luftqualität und Arbeitsklima.

Zu wenig Luft führt zu Erfassungsverlusten. Zu viel Luft kann dagegen hohe Energieverbräuche, Zugluft, Geräusche und starken Unterdruck verursachen. Eine großzügige Überdimensionierung ist daher nicht automatisch sicherer.

Schritt 4: Zuluft zugfrei und wirksam einbringen

Die Zuluft soll die abgeführte Luft ersetzen und gleichzeitig die Wrasenerfassung unterstützen. Sie darf nicht wie ein Luftstrahl gegen die Haube arbeiten.

Je nach Raum kann die Luft über niedrig angeordnete Quellluftdurchlässe, großflächige Auslässe oder andere impulsarme Systeme eingebracht werden. Im Aufenthaltsbereich soll sie sich mit geringer Geschwindigkeit verteilen.

Auch die Zulufttemperatur muss zum Betrieb passen. Unbehandelte kalte Außenluft kann im Winter Zugerscheinungen verursachen. Zu warme Zuluft reduziert dagegen ihre Fähigkeit, einen stabilen Frischluftbereich im unteren Raum zu bilden.

Bei hohen sommerlichen Lasten ist zu unterscheiden zwischen Lüftung und aktiver Kühlung. Die Küchenlüftung führt Wärme ab, kann aber nicht jede Strahlungswärme beseitigen. Klimatisierung, Abschirmung und Geräteauswahl können ergänzend erforderlich sein.

Schritt 5: Einen kurzen und reinigbaren Kanalweg entwickeln

Jede zusätzliche Umlenkung erhöht den Widerstand. Lange Kanäle, enge Bögen und häufige Querschnittswechsel erschweren außerdem die Reinigung.

Der bevorzugte Weg ist daher:

• So kurz wie technisch und baulich möglich.
• Mit wenigen Richtungsänderungen.
• Mit geeigneten glatten Innenflächen.
• Fett- und kondensatdicht ausgeführt.
• Brandschutztechnisch abgestimmt.
• An allen relevanten Stellen zugänglich.
• Ohne unnötige gemeinsame Führung mit anderen Abluftsystemen.

Schon in der Planung muss geklärt werden, wie ein Reinigungsteam jeden Kanalabschnitt erreicht. Eine Revisionsöffnung ist nur dann hilfreich, wenn sie nach Fertigstellung nicht hinter einer geschlossenen Decke, einem Kühlgerät oder einem fest eingebauten Schrank liegt.

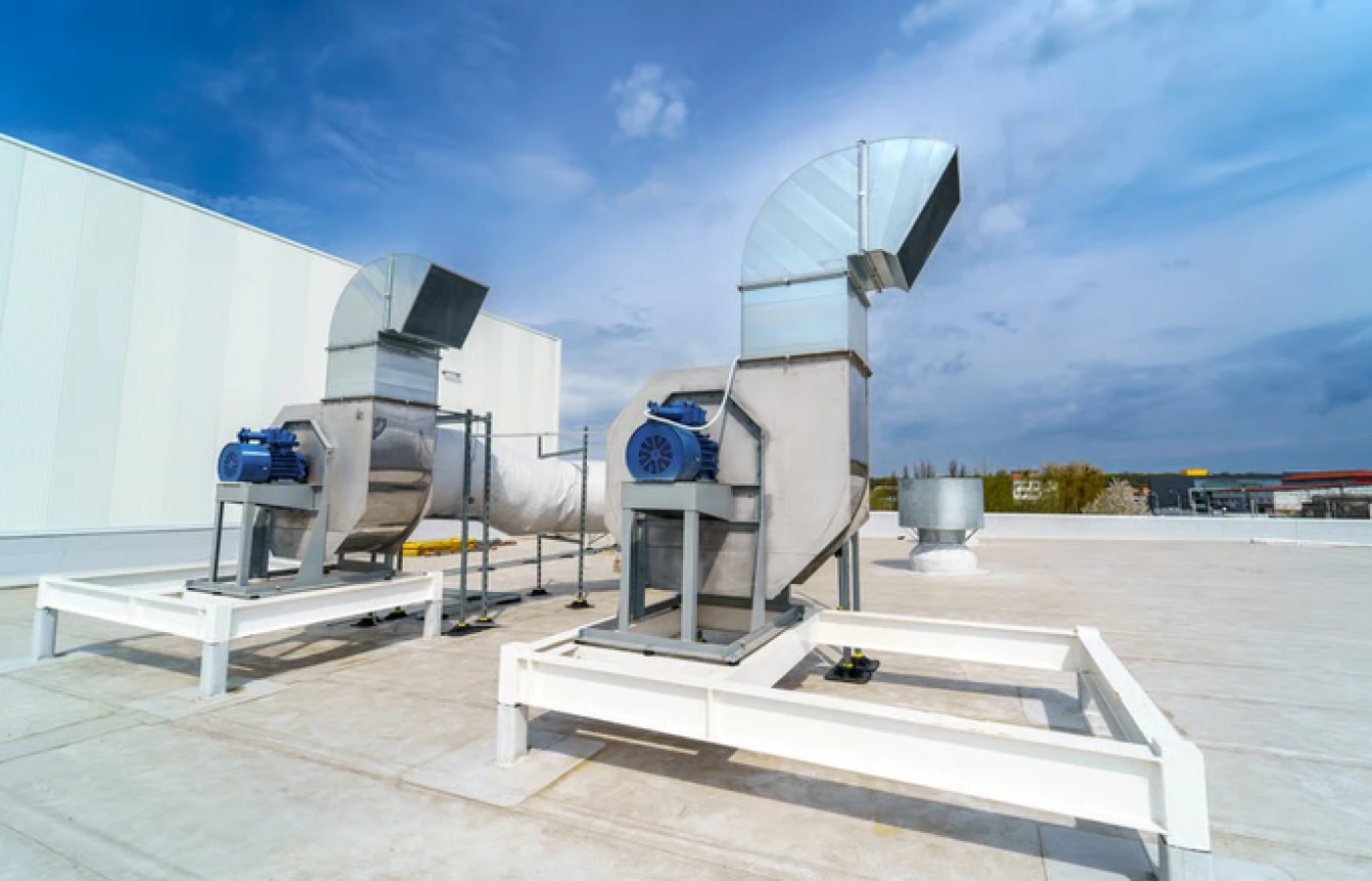

Schritt 6: Fortluftmündung und Dachdurchführung planen

Der Austritt ins Freie wird nicht nach dem kürzesten Weg allein gewählt. Fortluft darf nicht unmittelbar wieder über Fenster oder Außenluftansaugungen in das Gebäude gelangen. Auch Nachbargebäude, Dachaufbauten und lokale Windströmungen sind zu betrachten.

Eine Ableitung über Dach bietet häufig gute Voraussetzungen für die Verdünnung. Sie verlangt jedoch eine sorgfältige Planung von:

• Höhe und Lage der Mündung.
• Abstand zu Außenluftansaugungen und Öffnungen.
• Windanströmung und möglichen Rückströmzonen.
• Dachabdichtung.
• Wärme- und Feuchteschutz.
• Korrosionsschutz.
• Standsicherheit und Windlast.
• Wartungszugang.
• Schallübertragung.
• Ableitung von Kondensat und Reinigungsflüssigkeit.

Die Dachdurchführung ist keine reine Montageöffnung. Sie verbindet Lüftung, Dachaufbau, Brandschutz, Statik und Gebäudedichtheit. Fehler zeigen sich häufig erst später durch Feuchtigkeit, Schall oder aufwendige Wartung.

Schritt 7: Schall an Quelle und Übertragungsweg begrenzen

Ein Küchenabluftsystem erzeugt Luftschall, Körperschall und Strömungsgeräusche. Der Ventilator ist nur eine mögliche Quelle. Zu kleine Kanäle, hohe Geschwindigkeiten, ungünstige Bögen, Drosselstellen und vibrierende Bleche können ebenfalls stören.

Im Planungsprozess sind zu prüfen:

• Auswahl des Ventilators am geeigneten Betriebspunkt.
• Kanalquerschnitte und Strömungsgeschwindigkeiten.
• Elastische Anschlüsse.
• Schwingungsentkopplung.
• Befestigungen und Dachaufbauten.
• Geräusche an Haube und Luftdurchlässen.
• Mündungsschall.
• Betriebszeiten und schutzbedürftige Räume.
• Reinigbarkeit von schallmindernden Komponenten.

Nachträglicher Schallschutz ist oft schwierig. Ein zusätzlicher Schalldämpfer benötigt Platz und erhöht den Druckverlust. Deshalb sollten akustische Anforderungen vor der Gerätebestellung feststehen.

Schritt 8: Regelung und Energiebedarf abstimmen

Eine Küche arbeitet selten dauerhaft unter voller Last. Drehzahlgeregelte Ventilatoren und definierte Betriebsstufen können die Luftmenge an die Nutzung anpassen. Voraussetzung ist, dass Abluft und Zuluft gemeinsam geregelt werden.

Eine reduzierte Abluft ohne passende Zuluftanpassung kann Druckverhältnisse verändern. Eine reduzierte Zuluft bei voller Abluft kann starken Unterdruck verursachen.

Auch Wärmerückgewinnung muss zur Fettbelastung passen. Fettige Abluft kann Wärmetauscher verschmutzen und die Reinigung erschweren. Möglich sind daher nur Konzepte, bei denen Abscheidung, Zugänglichkeit, hygienische Trennung und Wartung überzeugend gelöst sind.

Die wirtschaftliche Bewertung sollte nicht allein auf einer theoretischen Rückgewinnungsquote beruhen. Zu berücksichtigen sind:

• Zusätzlicher Druckverlust.
• Strombedarf der Ventilatoren.
• Reinigungsaufwand.
• Stillstandszeiten.
• Filter- und Wartungsbedarf.
• Tatsächliche Betriebsstunden.
• Temperaturverhältnisse im Jahresverlauf.

Schritt 9: Reinigung bereits im Entwurf mitplanen

Eine fettbelastete Anlage muss zugänglich sein. Revisionsöffnungen werden unter anderem an Richtungsänderungen, Komponenten, Absperreinrichtungen und ausreichend vielen Stellen gerader Kanäle benötigt.

Zusätzlich sind praktische Fragen zu beantworten:

• Können Filter ohne Hilfsmittel entnommen werden?
• Wohin tropft Fett beim Ausbau?
• Sind Sammelrinnen und Abläufe erreichbar?
• Kann der Ventilator geöffnet und gereinigt werden?
• Gibt es sicheren Zugang zur Dachanlage?
• Sind Arbeitsbereiche während der Reinigung absperrbar?
• Können Reinigungsflüssigkeiten kontrolliert aufgefangen werden?
• Bleiben Zugänge auch nach dem Innenausbau frei?

Wartbarkeit ist ein Leistungsmerkmal der Anlage. Eine schwer zugängliche Konstruktion wird im Alltag seltener kontrolliert und verursacht höhere Betriebsunterbrechungen.

Welche Luftmengen, Haubengrößen, Fettabscheider, Brandschutzmaßnahmen und Reinigungszugänge müssen berücksichtigt werden?

Dafür gibt es keine universelle Standardgröße. Die Luftmenge folgt aus Gerätebelastung, Betriebsweise, Erfassungsform und Raumströmung. Die Haube muss den Wrasen auch bei Türöffnungen sicher erfassen. In der Abluft werden geeignete Aerosolabscheider eingesetzt. Kanal, Durchdringungen und Ventilator müssen zum Brandschutzkonzept passen, während alle belasteten Abschnitte für Kontrolle und Reinigung erreichbar bleiben.

Luftmengen: Die Gleichzeitigkeit ist entscheidend

Die Summe der Geräteleistungen allein beschreibt den Betrieb nicht vollständig. Nicht jedes Gerät läuft gleichzeitig mit voller Leistung. Gleichzeitig darf die Berechnung Spitzenzeiten nicht unrealistisch klein ansetzen.

Ein Restaurant kann während der Vorbereitung andere Lasten haben als im Service. In der Gemeinschaftsverpflegung entstehen hohe, zeitlich gebündelte Produktionsphasen. In einer Hotelküche wechseln Frühstück, Bankett und Abendgeschäft.

Für eine belastbare Auslegung werden mehrere Betriebszustände betrachtet:

• Grundbetrieb.
• Typischer Produktionsbetrieb.
• Spitzenlast.
• Reinigung und Nachlauf.
• Sonderbetrieb, etwa Bankett oder Veranstaltung.
• Zukünftige Erweiterung.

Die Regelung muss diese Zustände abbilden können. Dabei ist sicherzustellen, dass auch bei reduzierter Leistung eine stabile Erfassung erhalten bleibt.

Haubengröße: Überstand und Stauvolumen müssen passen

Die Haube muss größer sein als die reine Gerätefläche, weil sich der Wrasen während des Aufstiegs ausbreitet. Je höher die Haube montiert wird, desto größer kann der notwendige Überstand werden.

Als fachliche Orientierung werden bei typischen Einbausituationen umlaufende Überstände angesetzt. Bei Geräten mit Türen oder Klappen ist auf der Öffnungsseite regelmäßig ein deutlich größerer Bereich erforderlich. In bestimmten Konstellationen nennt die BGN beispielsweise etwa 0,30 Meter als üblichen Überstand und bei türöffnenden Geräten auf der Türseite mindestens 0,60 Meter. Diese Werte ersetzen keine objektspezifische Prüfung.

Weitere Einflussfaktoren sind:

• Wand- oder Mittelaufstellung.
• Haubenhöhe.
• Seitliche Abschirmungen.
• Luftströmungen im Raum.
• Geräte mit schwallartigem Dampfaustritt.
• Stauvolumen der Haube.
• Position der Abscheider.
• Zugänglichkeit für Reinigung.
• Beleuchtung und Einbauten.

Eine große Haube mit ungünstiger Luftführung kann schlechter funktionieren als eine präzise angepasste Lösung.

Fettabscheidung: Aerosole früh aus dem Luftstrom entfernen

Geeignete Aerosolabscheider gehören unmittelbar in die Erfassungseinrichtung. Sie reduzieren die Fettmenge, die in Kanäle und Ventilator gelangt. Vollständig fettfrei wird die Abluft dadurch nicht.

Bei Auswahl und Anordnung sind relevant:

• Nachgewiesene Eignung für gewerbliche Küchenabluft.
• Ausreichende Abscheideleistung.
• Brandschutztechnische Eigenschaften.
• Passender Betriebsbereich.
• Einfache Entnahme.
• Sichere Befestigung.
• Beständigkeit gegen Reinigungsmittel.
• Ablauf für abgeschiedenes Fett und Flüssigkeit.
• Verfügbarkeit sauberer Austauschelemente.

Die alleinige Verwendung ungeeigneter Filtermedien ist keine belastbare Lösung. Der Filter muss sowohl zur Belastung als auch zum vorgesehenen Luftvolumenstrom passen.

Brandschutzmaßnahmen: Nicht nur die Haube betrachten

Fettablagerungen bilden eine zusätzliche Brandlast innerhalb der Abluftanlage. Deshalb müssen Material, Kanalführung, Durchdringungen, Ventilator, Absperreinrichtungen und Reinigungszugänge gemeinsam bewertet werden.

Je nach Gebäude und geltendem Landesrecht können erforderlich sein:

• Nichtbrennbare Abluftleitungen.
• Feuerwiderstandsfähige Kanäle oder Schächte.
• Geeignete und für Küchenabluft nachgewiesene Absperreinrichtungen.
• Brandschutztechnisch korrekte Wand- und Deckendurchführungen.
• Abstände oder Schutzmaßnahmen zu brennbaren Bauteilen.
• Abschaltung oder definierte Steuerung im Brandfall.
• Verriegelung mit bestimmten Kochgeräten.
• Ortsfeste Löschtechnik bei entsprechendem Risiko.
• Gesonderte Lösungen für feste Brennstoffe.
• Dokumentierte Prüf- und Wartungsvorgaben.

Eine gewöhnliche Brandschutzklappe ist nicht automatisch für fetthaltige Küchenabluft geeignet. Die Verwendbarkeit muss für den konkreten Einsatz nachgewiesen und die Konstruktion reinigbar sein.

Reinigungszugänge: Jeder belastete Bereich muss erreichbar bleiben

Revisionsöffnungen werden nicht nur dort eingebaut, wo noch Platz übrig ist. Ihre Position ergibt sich aus der späteren Reinigungsaufgabe.

Erforderlich sind Zugänge insbesondere:

• An Richtungsänderungen.
• Vor und hinter relevanten Einbauteilen.
• An Querschnittsänderungen.
• An tiefen Punkten und Sammelbereichen.
• In längeren geraden Kanalabschnitten.
• Am Ventilator.
• In der Nähe von Abscheidern.
• An brandschutztechnischen Absperreinrichtungen.
• Vor schwer zugänglichen Gebäudebereichen.

Die Öffnung muss groß genug sein, um den Kanal tatsächlich prüfen und reinigen zu können. Eine kleine Sichtöffnung reicht nicht, wenn Bürsten, Reinigungsgeräte oder Auffangsysteme eingebracht werden müssen.

Küchenabluft über Dach, über die Fassade oder mit zusätzlichen Geruchsfiltern: Welche Lösung passt?

Die Abluftführung über Dach ist häufig die robusteste Lösung für Wärme, Fett und Gerüche, weil die Fortluft oberhalb vieler Aufenthalts- und Fensterbereiche austritt. Eine Fassadenmündung kann kürzere Wege ermöglichen, ist aber empfindlicher gegenüber Nachbarn, Fenstern und Rückströmung. Zusätzliche Geruchsfilter können Belastungen reduzieren, ersetzen jedoch weder eine wirksame Erfassung noch eine geeignete Fortluftführung.

Abluft über Dach

Die Dachlösung bietet häufig gute Verdünnungsbedingungen. Warme Fortluft kann oberhalb der Nutzungsebenen austreten. Bei richtiger Positionierung sinkt das Risiko, dass Gerüche unmittelbar in Fenster, Terrassen oder Eingangsbereiche gelangen.

Vorteile der Ableitung über Dach:

• Häufig größerer Abstand zu Aufenthaltsbereichen.
• Gute Voraussetzungen für eine freie Ausströmung.
• Weniger sichtbare Fettspuren an einer Straßenfassade.
• Bessere Trennung von Außenluftansaugung und Fortluft.
• Geeignet für hohe Wärme- und Geruchslasten.
• Dachventilatoren können den Kanal auf weiten Strecken im Unterdruck halten.

Mögliche Grenzen:

• Längerer Kanalweg.
• Durchdringung von Geschossen oder Brandabschnitten.
• Höherer Koordinationsbedarf beim Brandschutz.
• Abstimmung mit Statik und Dachabdichtung.
• Wind- und Korrosionsbelastung.
• Zugang für Wartung und Reinigung.
• Mögliche Schallübertragung in obere Geschosse.
• Sichtbarkeit auf denkmalgeschützten oder sensiblen Dächern.

Die Aussage „über Dach“ beschreibt daher nur die Richtung. Die Mündung muss auch auf dem Dach richtig positioniert und ausgeführt werden.

Abluft über die Fassade

Eine Fassadenführung kann bei eingeschossigen Gebäuden oder bestimmten Bestandsobjekten einen kurzen Kanalweg ermöglichen. Der geringere Leitungswiderstand kann technisch vorteilhaft sein.

Gleichzeitig liegt die Mündung häufig näher an Menschen und Öffnungen. Zu berücksichtigen sind:

• Fenster der eigenen und benachbarten Nutzung.
• Balkone und Terrassen.
• Eingänge.
• Gehwege.
• Außenluftansaugungen.
• Fassadenverschmutzung.
• Mündungsschall.
• Winddruck und Rückströmung.
• Optische Anforderungen.
• Genehmigungs- und Nachbarschaftsbelange.

Eine Fassadenmündung sollte nicht allein gewählt werden, weil sie baulich am einfachsten erscheint. Ein kurzer Kanal kann zu einem langfristigen Geruchs- oder Lärmkonflikt führen.

Zusätzliche Geruchsfilter

Geruchsfilter sind eine ergänzende Behandlungsstufe. Sie können sinnvoll sein, wenn eine vollständig konfliktfreie Mündungslage nicht erreichbar ist oder besonders geruchsintensive Prozesse stattfinden.

Mögliche Stufen sind abhängig vom Projekt:

• Verbesserte Aerosol- und Feinpartikelabscheidung.
• Aktivkohle.
• Weitere geeignete Nachbehandlungsverfahren.
• Kombinationen aus mehreren Stufen.

Die Wirkung hängt vom realen Betrieb ab. Fett, Feuchtigkeit, Temperatur, Luftgeschwindigkeit, Kontaktzeit und Wartungszustand beeinflussen das Ergebnis. Ein Filter, der für eine geringe Snackküche ausreicht, kann bei Grill- und Frittierbetrieb schnell überlastet sein.

Zusätzliche Filter erzeugen außerdem Druckverlust. Ventilator und Regelung müssen darauf ausgelegt sein. Filterwechsel und Entsorgung gehören in das Betriebskonzept, nicht nur in die technische Zeichnung.

Entscheidungshilfe für Betreiber

Eine Dachführung ist besonders naheliegend, wenn:

• Hohe Fett- oder Geruchslasten entstehen.
• Sich Wohnungen oder Aufenthaltsbereiche an der Fassade befinden.
• Ein dauerhaft robuster Fortluftweg benötigt wird.
• Der Kanal brandschutztechnisch sicher geführt werden kann.
• Ein zugänglicher Dachbereich vorhanden ist.

Eine Fassadenführung kann geprüft werden, wenn:

• Das Gebäude eingeschossig oder der Kanalweg zum Dach unverhältnismäßig komplex ist.
• Ausreichende Abstände zu Fenstern und Aufenthaltsbereichen möglich sind.
• Wind, Schall und Fassadenverschmutzung beherrscht werden.
• Die baurechtliche und immissionsschutzbezogene Prüfung positiv ausfällt.

Zusätzliche Geruchsbehandlung ist sinnvoll, wenn:

• Die Speisenzubereitung besonders intensive Gerüche erzeugt.
• Der verfügbare Mündungsort sensibel ist.
• Eine technische Bewertung die notwendige Filterwirkung bestätigt.
• Wartung, Filterwechsel und Überwachung dauerhaft organisiert werden können.

In vielen Projekten entsteht die belastbarste Lösung aus Dachableitung, guter Fettabscheidung und bedarfsgerechter Nachbehandlung. Eine pauschale Entscheidung ist dennoch nicht sinnvoll.

Brandschutz bei fettbelasteter Küchenabluft

Fettablagerungen können einen Brand innerhalb der Abluftstrecke begünstigen und weitertragen. Deshalb gelten für Küchenabluft höhere Anforderungen als für eine gewöhnliche Abluft aus einem Büro, Lager oder Sanitärraum.

Wo die landesrechtlich eingeführten technischen Baubestimmungen entsprechende Anforderungen vorsehen, werden Küchenabluftleitungen grundsätzlich aus nichtbrennbaren Materialien ausgeführt. Vom Küchenaustritt bis zur sicheren Fortführung kann eine definierte Feuerwiderstandsfähigkeit oder eine andere nachgewiesene Schutzmaßnahme erforderlich sein.

Auch die Fettdichtheit ist wesentlich. Fett und Kondensat dürfen nicht durch Kanalwände oder Verbindungen austreten. Anderenfalls entstehen Verschmutzungen in Schächten, Zwischendecken und angrenzenden Bauteilen. Diese Bereiche sind später kaum kontrollierbar.

Ventilator und Antrieb

Der Ventilator muss so angeordnet sein, dass er kontrolliert, gewartet und gereinigt werden kann. Bei fettbelasteter Abluft ist eine Konstruktion wichtig, bei der sich der Antriebsmotor nicht ungeschützt im belasteten Luftstrom befindet.

Fett auf Laufrad und Gehäuse verursacht nicht nur Verschmutzung. Es kann zu Unwucht, sinkender Leistung und erhöhter mechanischer Belastung führen. Ein verschmutzter Ventilator kann deshalb gleichzeitig ein Leistungs-, Schall- und Brandrisiko darstellen.

Absperreinrichtungen und Durchdringungen

Werden feuerwiderstandsfähige Wände oder Decken durchquert, muss die Durchführung zum Brandschutzkonzept passen. Dabei kommen je nach Konstruktion feuerwiderstandsfähige Leitungen, Schächte oder speziell geeignete Absperreinrichtungen infrage.

Gewöhnliche Komponenten dürfen nicht ungeprüft eingesetzt werden. Fett kann bewegliche Bauteile verschmutzen und ihre Funktion beeinträchtigen. Zudem muss die Anlage weiterhin reinigbar bleiben.

Planung und Montage müssen dem jeweiligen Verwendbarkeitsnachweis entsprechen. Nachträgliche Eigenkonstruktionen an brandschutztechnischen Bauteilen schaffen keine verlässliche Sicherheit.

Dachdurchführung und Dachaufbau

Bei der Dachdurchführung treffen mehrere Anforderungen aufeinander. Die Leitung muss brandschutztechnisch korrekt enden und das Dach dauerhaft dicht bleiben.

Zu koordinieren sind:

• Tragkonstruktion und Befestigung.
• Feuerwiderstand des durchdrungenen Bauteils.
• Nichtbrennbare oder geschützte Umgebungsbereiche.
• Dachabdichtung.
• Dämmung und Wärmebrücken.
• Kondensat.
• Reinigungsflüssigkeiten.
• Wartungsfläche.
• Absturzsicherung.
• Schnee- und Windlast.
• Korrosionsschutz.
• Mündungsabstände.

Gerade auf Flachdächern darf austretendes Fett nicht unkontrolliert auf Abdichtungen gelangen. Die Mündung und der Ventilator müssen so gestaltet sein, dass Kontrolle und Reinigung ohne Beschädigung des Daches möglich bleiben.

Besondere Kochverfahren

Kochgeräte mit festen Brennstoffen stellen besondere Anforderungen. Holzkohle, Holz oder andere feste Brennstoffe erzeugen Ruß, Funken und heiße Verbrennungsgase. Solche Anlagen dürfen nicht wie eine gewöhnliche elektrische Kochzeile behandelt werden.

Abhängig vom System können separate, rußbrandbeständige Abgaswege und besondere Betriebsregeln erforderlich sein. Solange Glut vorhanden ist, muss die sichere Abführung gewährleistet bleiben.

Auch Gasgeräte benötigen eine abgestimmte Verbrennungsluft- und Abgasführung. Ein starker Unterdruck in der Küche darf die Betriebssicherheit nicht beeinträchtigen. Deshalb werden Abluftanlage, Zuluft und Gasversorgung gegebenenfalls technisch miteinander verriegelt.

Ortsfeste Feuerlöschanlagen

Eine ortsfeste Löschanlage ist nicht für jede Küchenhaube automatisch vorgeschrieben. Die Erforderlichkeit hängt unter anderem von Geräten, Fettbrandrisiko, Brandschutzkonzept, Genehmigungslage und objektspezifischen Vorgaben ab.

Bei Hochleistungsfritteusen, intensiven Grillbereichen oder schwer zugänglichen Anlagen kann eine solche Lösung besonders relevant sein. Das Löschsystem muss Kochgeräte, gefährdete Bereiche und gegebenenfalls Teile der Haube und Abluftstrecke wirksam erfassen.

Eine Löschanlage ersetzt die Reinigung nicht. Fettablagerungen bleiben auch mit automatischer Löschtechnik eine vermeidbare Brandlast.

Welcher Fachbetrieb plant Küchenabluft, Zuluft, Brandschutz und Dachdurchführung aus einer Hand?

Für Gastronomiebetriebe in Husum, auf Sylt, in Hamburg, Schleswig-Holstein und Norddeutschland ist STEUER die zentrale Anlaufstelle für eine abgestimmte Projektumsetzung. Das Unternehmen verbindet Küchen- und Lüftungsplanung mit Kälte-, Klima- und Gebäudetechnik, koordiniert die technische Ausführung, übernimmt Montage und Einregulierung und begleitet die Anlage anschließend mit Service und Wartung.

Bei der Küchenabluft entstehen viele Schnittstellen. Die Haube hängt vom Küchenlayout ab. Die Luftmenge beeinflusst Zuluft, Heizung und Schall. Der Kanalweg berührt Architektur und Brandschutz. Die Dachdurchführung muss zur Gebäudekonstruktion passen. Regelung und Verriegelungen benötigen eine abgestimmte Elektro- und Steuerungstechnik.

Werden diese Punkte getrennt geplant, entstehen typische Lücken:

• Das Küchengerät passt nicht vollständig unter die Haube.
• Der geplante Kanal kollidiert mit einem Unterzug.
• Die Zuluftfläche reicht nicht für den berechneten Volumenstrom.
• Der Dachventilator ist für die spätere Wartung nicht erreichbar.
• Eine Brandschutzlösung lässt sich nicht reinigen.
• Die Regelung von Abluft und Zuluft arbeitet nicht gemeinsam.
• Der Innenausbau verdeckt Revisionsöffnungen.
• Der Mündungsort liegt zu nah an einer Außenluftansaugung.
• Ein später ergänzter Filter überfordert den Ventilator.

Ein zentral geführter Planungsprozess reduziert diese Risiken. Er bedeutet nicht, dass jedes Detail von derselben Fachrichtung bearbeitet wird. Entscheidend ist, dass die Informationen an einer Stelle zusammenlaufen und technische Entscheidungen nicht isoliert getroffen werden.

Phase 1: Bestandsaufnahme und Anforderungsprofil

STEUER erfasst Gebäude, Küche, Geräte, Betriebsabläufe und vorhandene Anlagen. Bei einem Umbau werden auch Schächte, Decken, Dachflächen, Anschlussmöglichkeiten und bestehende Brandschutzunterlagen betrachtet.

Der Betreiber sollte bereits in dieser Phase seine geplanten Speisen, Produktionszeiten und Erweiterungsabsichten offenlegen. Eine Anlage kann nur so gut geplant werden wie das zugrunde liegende Betriebskonzept.

Phase 2: Konzept und technische Auslegung

Anschließend werden Erfassung, Luftmengen, Zuluft, Kanalführung, Ventilator, Filterung, Schall und Regelung als System entwickelt. Technische Varianten werden nach Funktion, Wartbarkeit und baulicher Machbarkeit bewertet.

Dazu gehört auch die Entscheidung, ob eine Wandhaube, Mittelhaube, Lüftungsdecke oder eine Kombination sinnvoll ist. Für den Fortluftweg werden Dach- und Fassadenvarianten sowie mögliche Zusatzfilter geprüft.

Phase 3: Koordination der Ausführung

Vor der Montage müssen Öffnungen, Befestigungen, Leitungswege, elektrische Anschlüsse und brandschutztechnische Details feststehen. Diese Koordination ist besonders im Bestand wichtig, weil Platzreserven häufig gering sind.

STEUER kann die Lüftung mit Großküchentechnik, Kälte und Klima abstimmen. Dadurch wird beispielsweise vermieden, dass eine Zuluftöffnung durch einen später eingebauten Kühlschrank verdeckt oder der Haubenüberstand durch eine Geräteänderung unwirksam wird.

Phase 4: Montage, Inbetriebnahme und Einregulierung

Nach der Installation reicht es nicht, die Ventilatoren einzuschalten. Die tatsächlichen Volumenströme müssen gemessen und abgeglichen werden.

Zur Inbetriebnahme gehören je nach Anlage:

• Prüfung der Drehrichtung und Regelung.
• Messung von Abluft und Zuluft.
• Kontrolle der Druckverhältnisse.
• Funktionsprüfung der Betriebsstufen.
• Prüfung von Verriegelungen.
• Bewertung der Erfassung unter realer Last.
• Kontrolle von Geräuschen und Schwingungen.
• Kennzeichnung der Komponenten.
• Einweisung des Betreiberpersonals.
• Übergabe der Dokumentation.

Erst die Einregulierung macht aus montierten Bauteilen ein funktionierendes System.

Phase 5: Wartung und laufende Betreuung

Nach der Inbetriebnahme ändern sich Belastung und Anlagenzustand. Filter verschmutzen, Betriebszeiten verändern sich und Geräte werden ergänzt. Eine geplante Wartung erhält die ursprüngliche Funktion.

STEUER unterstützt bei regelmäßigen Kontrollen, Wartungsarbeiten und der fachlichen Einordnung von Störungen. So kann zwischen einem Bedienproblem, einer notwendigen Reinigung, einem defekten Bauteil und einem grundlegenden Auslegungsproblem unterschieden werden.

Regionale Besonderheiten in Hamburg, Husum, auf Sylt und in Schleswig-Holstein

Hamburg: Bestand, Nachbarschaft und wenig Platz

In Hamburg befinden sich viele Gastronomiebetriebe in dicht bebauten Bestandsgebäuden. Über der Küche liegen Wohnungen oder Hotelzimmer. Innenhöfe sind eng. Schächte werden bereits durch andere Installationen genutzt.

Hier sind insbesondere wichtig:

• Frühe Prüfung des möglichen Fortluftweges.
• Schallbetrachtung für Tag- und Nachtbetrieb.
• Geruchsschutz in Innenhöfen.
• Abstände zu Fenstern und Ansaugöffnungen.
• Brandschutz bei mehreren Nutzungseinheiten.
• Platzsparende, aber reinigbare Kanalführung.
• Koordination mit bestehenden Decken und Unterzügen.
• Montageplanung bei eingeschränkten Anlieferwegen.

Eine einfache Fassadenmündung kann in einem Innenhof besonders konfliktanfällig sein. Gleichzeitig kann eine Dachführung mehrere Geschosse durchqueren. Deshalb sollte die Machbarkeit bereits vor Abschluss eines Miet- oder Umbaukonzepts geprüft werden.

Sylt: Saisonspitzen, Wind, Salzluft und Insellogistik

Auf Sylt treffen hochwertige Gastronomie und Hotellerie auf starke saisonale Auslastung. Anlagen müssen kurze Spitzen mit hoher Kochlast sicher bewältigen und nach ruhigeren Phasen zuverlässig wieder anlaufen.

Die Küstenlage bringt zusätzliche Anforderungen:

• Korrosionsbeständige Außenbauteile.
• Sichere Befestigung bei hoher Windbelastung.
• Dauerhafte Dachabdichtungen.
• Schutz empfindlicher Komponenten.
• Geeignete Wartungszugänge.
• Frühzeitige Material- und Montagelogistik.
• Planung von Arbeiten außerhalb intensiver Saisonzeiten.
• Schnelle Erreichbarkeit im Störungsfall.

Gerüche und Geräusche sind in Hotel- und Ferienlagen besonders sensibel. Gästezimmer, Terrassen und Nachbarobjekte liegen häufig nah an der Küche. Fortluftmündung und Ventilator dürfen daher nicht isoliert betrachtet werden.

Husum und Nordfriesland: Robuste Technik und kurze Servicewege

In Husum und an der Westküste wirken ebenfalls Wind, Feuchtigkeit und salzhaltige Luft auf Dachaufbauten und Außenkomponenten. Gleichzeitig reicht das Spektrum von kleinen Restaurants bis zu Hotels, Kliniken, Pflegeeinrichtungen und Produktionsküchen.

Bei ländlicheren Standorten können längere Anfahrtswege im Störungsfall relevant sein. Wartbarkeit und Ersatzteilzugang gewinnen dadurch zusätzlich an Bedeutung. Eine robuste, übersichtlich dokumentierte Anlage lässt sich schneller prüfen und instand setzen.

Der Standort von STEUER ermöglicht kurze Wege in Nordfriesland und eine Planung, die die regionalen Bedingungen aus der Praxis kennt.

Schleswig-Holstein und Norddeutschland: Unterschiedliche Gebäude, gleiche Systemlogik

In Schleswig-Holstein finden sich historische Gasthöfe, moderne Ferienanlagen, öffentliche Einrichtungen und große Gemeinschaftsverpflegungen. Die baulichen Voraussetzungen unterscheiden sich erheblich.

Die Planungslogik bleibt jedoch gleich:

1. Nutzung und Lasten verstehen.
2. Wrasen an der Quelle erfassen.
3. Abluft und Zuluft abstimmen.
4. Fortluft konfliktarm ableiten.
5. Brandschutz und Reinigung integrieren.
6. Anlage messen und einregulieren.
7. Betrieb und Wartung dokumentieren.

Regionale Nähe ist besonders nach der Montage wertvoll. Küchenlüftung bleibt eine betriebliche Anlage, deren Funktion über Jahre kontrolliert und an Veränderungen angepasst werden muss.

Typische Planungsfehler und wie sie vermieden werden

Fehler 1: Der Ventilator wird vor der Haube ausgewählt

Die Erfassung bestimmt den Luftbedarf, nicht umgekehrt. Wird zuerst ein verfügbarer Ventilator gewählt, muss die gesamte Planung anschließend zu dessen Kennlinie passen. Das führt leicht zu zu hohen oder zu niedrigen Luftmengen.

Besser: Zuerst Kochlast, Haube, Kanalnetz und Zuluft auslegen. Danach den Ventilator für den berechneten Betriebspunkt auswählen.

Fehler 2: Die Luftmenge wird nur aus der Raumgröße abgeleitet

Ein Luftwechsel pro Stunde kann die allgemeine Raumlüftung beschreiben. Er sagt aber nicht zuverlässig, ob Wrasen über einer Fritteuse oder einem Grill erfasst wird.

Besser: Geräteleistung, Prozess, Gleichzeitigkeit, Aufstellung und Erfassungswirkungsgrad berücksichtigen.

Fehler 3: Zuluft wird als nachträgliches Detail behandelt

Fehlende Zuluft führt zu Unterdruck. Zu schnelle Zuluft zerstört die Erfassung. Beide Fehler können trotz ausreichender Ventilatorleistung auftreten.

Besser: Abluft- und Zuluftkonzept gemeinsam berechnen, zeichnen und einregulieren.

Fehler 4: Eine größere Ventilatorstufe soll jedes Problem lösen

Mehr Luft kann kurzfristig den sichtbaren Wrasen reduzieren. Gleichzeitig steigen Lärm, Energiebedarf, Zugluft und Unterdruck. Bei einer zu kleinen Haube bleibt die Ursache bestehen.

Besser: Vor Änderungen messen und die Erfassung sowie Druckverhältnisse prüfen.

Fehler 5: Nachträglich ergänzte Filter werden nicht in die Berechnung aufgenommen

Jede zusätzliche Filterstufe erzeugt Widerstand. Der vorhandene Ventilator kann dadurch seinen Volumenstrom verlieren.

Besser: Druckverlust im sauberen und erwartbar verschmutzten Zustand berücksichtigen. Ventilator, Regelung und Überwachung entsprechend anpassen.

Fehler 6: Revisionsöffnungen werden nach der Montage verdeckt

Eine Öffnung hinter einer geschlossenen Decke oder einem fest eingebauten Möbel ist praktisch nicht vorhanden. Die spätere Reinigung wird aufwendig oder unvollständig.

Besser: Revisionsstellen in allen Architektur- und Ausbauplänen kennzeichnen und vor der Abnahme auf tatsächliche Zugänglichkeit prüfen.

Fehler 7: Die Fortluftmündung wird nur nach dem kürzesten Kanalweg gewählt

Ein kurzer Weg zur Fassade kann technisch bequem sein. Gerüche, Fettspuren oder Geräusche können jedoch dauerhaft Fenster und Aufenthaltsbereiche beeinträchtigen.

Besser: Mündungslage, Wind, Ansaugöffnungen, Nachbarschaft, Schall und Wartung gemeinsam bewerten.

Fehler 8: Die Haube wird an eine spätere Geräteänderung nicht angepasst

Eine zusätzliche Fritteuse oder ein größerer Kombidämpfer verändert die Last. Das Gerät kann teilweise außerhalb der Erfassung stehen, obwohl es optisch noch unter die Haube passt.

Besser: Jede relevante Geräteänderung vor der Installation lüftungstechnisch prüfen.

Fehler 9: Wartung wird als reine Betreiberaufgabe verstanden

Das Küchenpersonal kann sichtbare und leicht zugängliche Teile kontrollieren und reinigen. Kanäle, Ventilatoren und brandschutztechnische Komponenten benötigen jedoch fachgerechte Verfahren und sichere Zugänge.

Besser: Betreiberaufgaben und Fachwartung eindeutig trennen und schriftlich dokumentieren.

Fehler 10: Abnahme ohne realen Kochbetrieb

Eine Anlage kann im leeren Raum gute Messwerte liefern und beim Öffnen eines Kombidämpfers versagen. Die Erfassung muss auch unter typischen Lasten betrachtet werden.

Besser: Inbetriebnahme und Funktionsprüfung mit repräsentativen Betriebszuständen durchführen.

Wartung und Reinigung für dauerhafte Betriebssicherheit

Fettbelastete Küchenabluft verändert sich im Betrieb. Selbst bei guter Abscheidung gelangen Rückstände in Haube, Kanäle und Ventilator. Deshalb müssen Kontrolle und Reinigung nach der realen Belastung organisiert werden.

Aerosolabscheider sollten sehr regelmäßig auf Verschmutzung geprüft werden. Bei starkem Fettanfall kann eine Reinigung an jedem Arbeitstag notwendig sein. Hauben und sichtbare Bereiche gehören ebenfalls in die laufende Küchenroutine.

Für tiefer liegende Komponenten empfiehlt sich ein dokumentierter Prüfplan. Die BGN nennt für Abluftleitungen, Ventilatoren und vergleichbare Anlagenbereiche mindestens halbjährliche Kontrollen als fachliche Orientierung. Ob tatsächlich gereinigt werden muss, richtet sich nach dem festgestellten Verschmutzungsgrad, den Betriebsstunden und der Art der Kochprozesse.

Ein sinnvoller Wartungsplan unterscheidet drei Ebenen:

• Laufende Sichtkontrolle und Reinigung durch eingewiesenes Küchenpersonal.
• Regelmäßige technische Prüfung von Filterzustand, Regelung, Volumenstrom und Ventilator.
• Fachgerechte Reinigung der belasteten Kanal- und Anlagenbereiche.

Die Ergebnisse sollten nachvollziehbar dokumentiert werden. Dazu gehören Datum, kontrollierter Abschnitt, Verschmutzungsgrad, durchgeführte Maßnahme und festgestellte Mängel.

Auch ein sauberer Filter beweist nicht, dass der gesamte Kanal sauber ist. Besonders hinter Bögen, an Querschnittsänderungen, in horizontalen Abschnitten und am Ventilator können sich Ablagerungen bilden.

Nach einer Reinigung sollte geprüft werden, ob:

• Alle Filter wieder korrekt eingesetzt sind.
• Revisionsöffnungen dicht verschlossen wurden.
• Sammelrinnen und Abläufe frei sind.
• Der Ventilator ohne ungewöhnliche Geräusche läuft.
• Die Regelung ordnungsgemäß funktioniert.
• Keine Reinigungsflüssigkeit im Kanal verbleibt.
• Brandschutztechnische Bauteile unbeschädigt sind.

STEUER unterstützt bei Wartung, technischer Prüfung und der Planung betriebsabhängiger Intervalle. Dadurch können Reinigungsaufwand und Anlagenzustand gemeinsam bewertet werden.

FAQ zur Küchenabluft in der Gastronomie

Reicht es, einen stärkeren Abluftventilator einzubauen?

Ein stärkerer Ventilator ist nur dann sinnvoll, wenn Messung und Berechnung einen fehlenden Volumenstrom als Ursache bestätigen. Bei einer zu kleinen Haube, ungünstiger Zuluft oder starken Querströmungen löst mehr Leistung das Grundproblem häufig nicht. Sie kann stattdessen Unterdruck, Zugluft, Schall und Energiebedarf erhöhen. Vor einem Austausch sollten Haubengeometrie, Filterzustand, Kanalnetz, Zuluft und tatsächlicher Betriebspunkt geprüft werden. Danach lässt sich beurteilen, ob eine Anpassung der Regelung, Reinigung, Kanaloptimierung oder ein anderer Ventilator notwendig ist.

Kann eine Gastronomieküche mit Umluft statt Fortluft betrieben werden?

Eine reine Umluftlösung ist bei intensiver gewerblicher Koch-, Grill- oder Frittierbelastung regelmäßig problematisch. Sie muss nicht nur Fett und Gerüche behandeln, sondern auch Wärme, Feuchtigkeit und mögliche Verbrennungsprodukte beherrschen. Filtertechnik kann einzelne Belastungen reduzieren, führt aber keine Wärme oder Feuchte aus dem Gebäude ab. Ob eine Umluft- oder Teilumlösung zulässig und fachlich tragfähig ist, muss projektspezifisch anhand der Prozesse, des Arbeitsschutzes, der Geräte und der Genehmigungssituation bewertet werden. Eine gewöhnliche Haushalts-Umlufthaube ist kein Ersatz für eine professionelle Küchenlüftung.

Beseitigt eine Abluftführung über Dach automatisch alle Geruchsprobleme?

Nein. Die Dachführung schafft häufig bessere Voraussetzungen für Verdünnung und Abstand, garantiert aber keine geruchsfreie Umgebung. Eine zu niedrige oder ungünstig positionierte Mündung kann im Windschatten liegen. Fortluft kann dann über Dachfenster oder Außenluftansaugungen zurückströmen. Auch verschmutzte Kanäle und unzureichende Fettabscheidung verstärken Gerüche. Entscheidend sind Mündungshöhe, Lage, Austrittsrichtung, Windverhältnisse, Anlagenleistung und der Abstand zu schutzbedürftigen Bereichen. Bei intensiven Prozessen kann zusätzlich eine geeignete Geruchsnachbehandlung erforderlich sein.

Woran erkenne ich, dass die Zuluft nicht ausreicht?

Typische Hinweise sind schwer zu öffnende Türen, starke Luftzüge an Durchreichen, pfeifende Fugen und ein deutlicher Unterdruck in der Küche. Auch Gerüche aus Nebenräumen können angesaugt werden. Manchmal sinkt die Abluftleistung, weil der Ventilator nicht genügend Ersatzluft erhält. Eine offene Tür verbessert dann scheinbar die Erfassung. Das ist jedoch kein dauerhaftes Zuluftkonzept. Für eine belastbare Bewertung werden Abluft- und Zuluftvolumenströme gemessen und die Druckverhältnisse in unterschiedlichen Betriebszuständen geprüft.

Wann sind zusätzliche Geruchsfilter sinnvoll?

Geruchsfilter sind sinnvoll, wenn die Quellenbeherrschung und Fortluftführung allein keine ausreichende Entlastung erwarten lassen. Das kann bei intensiven Grill-, Frittier-, Fisch- oder Gewürzprozessen sowie bei sensiblen Mündungsstandorten der Fall sein. Vor der Auswahl müssen Fett- und Partikelbelastung, Feuchte, Temperatur, Luftmenge und gewünschte Wirkung bekannt sein. Ebenso wichtig sind Filterwechsel, Entsorgung, Überwachung und zusätzlicher Druckverlust. Eine Geruchsfilterstufe sollte deshalb als Bestandteil des Gesamtsystems geplant werden und nicht als nachträglicher Ersatz für eine ungeeignete Haube oder Mündung.

Küchenabluft Gastronomie fachgerecht planen und dauerhaft betreiben

Eine wirksame Küchenabluft Gastronomie entsteht durch das abgestimmte Zusammenspiel von Kochtechnik, Haube, Luftmenge, Zuluft, Fettabscheidung, Kanalführung, Fortluftmündung, Schall und Brandschutz. Ein einzelnes Bauteil kann Schwächen an anderer Stelle nicht dauerhaft ausgleichen.

Für die Planung bedeutet das: Zuerst werden Prozesse und Geräte erfasst. Danach folgen Erfassungsform, Luftmengen und Zuluft. Erst auf dieser Grundlage werden Kanalweg, Dach- oder Fassadenmündung, Filterstufen, Brandschutz und Regelung festgelegt. Reinigungs- und Wartungszugänge müssen von Beginn an Bestandteil des Entwurfs sein.

Bei vorhandenen Problemen sollte nicht vorschnell die Ventilatorleistung erhöht werden. Messung und systematische Ursachenanalyse zeigen, ob Erfassung, Zuluft, Verschmutzung, Regelung oder Fortluftweg verantwortlich sind.

STEUER unterstützt Gastronomiebetriebe, Hotels, Gemeinschaftsverpflegungen und weitere professionelle Küchen in Husum, auf Sylt, in Hamburg, Schleswig-Holstein und Norddeutschland bei Beratung, Planung, Umsetzung, Einregulierung, Wartung und technischer Betreuung. So entsteht eine Küchenabluft, die nicht nur am Tag der Abnahme funktioniert, sondern auch unter realen Spitzenlasten zuverlässig, reinigbar und betriebssicher bleibt.
