Küchenabluft: warum Luftmengen, Fettlast und Reinigungszugang entscheidend sind

In einer professionellen Küche entstehen gleichzeitig Wärme, Wasserdampf, Fettpartikel, Gerüche und weitere Stofflasten. Diese Belastungen steigen nicht gleichmäßig an. Eine Fritteuse erzeugt andere Abluftbedingungen als ein Kochkessel. Ein Grill verhält sich anders als ein Kombidämpfer. Beim Öffnen einer Gerätetür kann innerhalb weniger Sekunden eine deutlich höhere Wrasenmenge austreten als während des normalen Garbetriebs.

Für Restaurants, Hotels, Kantinen, Kliniken und Pflegeeinrichtungen ist die Küchenabluft deshalb ein Teil der Produktionssicherheit. Sie beeinflusst nicht nur die Luftqualität. Sie wirkt sich auf Raumtemperatur, Arbeitsbedingungen, Reinigungsaufwand, Geruchsübertragung, Brandschutz, Energieverbrauch und die Zuverlässigkeit der übrigen Gebäudetechnik aus.

Die Planung darf nicht bei der Frage beginnen, wie groß ein Ventilator sein soll. Zuerst muss geklärt werden, welche Lasten an welcher Stelle entstehen, wie sie erfasst werden können und wie die entnommene Luft kontrolliert ersetzt wird. Erst danach lässt sich ein sinnvoller Luftvolumenstrom bestimmen.

Als technische Planungsgrundlagen dienen unter anderem die Normenreihe DIN EN 16282 und die Richtlinienreihe VDI 2052. Sie behandeln Berechnung, Aufbau, Betrieb und Reinigung von Lüftungsanlagen in gewerblichen Küchen. Welche Fassung und welche weiteren bauordnungsrechtlichen Anforderungen im konkreten Projekt gelten, muss stets projektspezifisch geprüft werden.

STEUER unterstützt Betreiber dabei, diese Zusammenhänge nicht isoliert zu betrachten. Küchentechnik, Kälte, Lüftung, Edelstahlfertigung, Montage und Wartungszugang werden gemeinsam geplant. Das ist besonders wichtig, wenn bestehende Räume umgebaut, Geräte ergänzt oder Frontcooking-Bereiche in einen Gastraum integriert werden.

Warum führen falsche Luftmengen zu Hitze, Gerüchen, Fettablagerungen und Beschwerden?

Eine zu geringe Abluftmenge erfasst den aufsteigenden Wrasen nicht vollständig. Eine zu hohe Abluftmenge kann dagegen Zugluft, Geräusche, Unterdruck und unnötigen Energieverbrauch verursachen. Entscheidend ist daher nicht die größtmögliche Luftmenge, sondern eine zur Wärme- und Stofflast passende Auslegung mit störungsarmer Zuluft.

Was bei zu wenig Abluft passiert

Kann die Haube den thermischen Auftrieb nicht aufnehmen, tritt der Wrasen über die Haubenkante aus. Er verteilt sich anschließend über Decken, Wände, Leuchten, Möbel und angrenzende Räume. Fettpartikel lagern sich dabei nicht nur auf sichtbaren Oberflächen ab. Sie können auch in schwer erreichbare Fugen, Installationsbereiche und Geräte gelangen.

Typische Folgen einer zu kleinen oder unwirksamen Anlage sind:

• Spürbare Hitze über Kochblöcken und Ausgabebereichen.
• Dampf- oder Rauchfahnen außerhalb der Haube.
• Fettige Ablagerungen auf Flächen außerhalb des eigentlichen Kochbereichs.
• Gerüche im Gastraum, Treppenhaus oder in benachbarten Nutzungseinheiten.
• Kondensat an Decken, Wänden oder kalten Bauteilen.
• Häufige Beschwerden von Mitarbeitern, Gästen oder Nachbarn.
• Eine erhöhte Belastung von Klima- und Kälteanlagen.

Besonders kritisch sind Lastspitzen. Eine Abluftanlage kann im durchschnittlichen Betrieb unauffällig erscheinen und trotzdem versagen, sobald mehrere Geräte gleichzeitig laufen, eine Fritteusencharge eingelegt oder die Tür eines Kombidämpfers geöffnet wird.

Hohe Lufttemperaturen, Feuchtigkeit, Stoffe in der Atemluft sowie Brandlasten in Abluftsystemen zählen zu den wesentlichen Gefährdungen in Küchenbetrieben. Wärme-, Feuchte- und Stofflasten sollten deshalb möglichst vollständig am Entstehungsort erfasst und aus dem Arbeitsbereich abgeführt werden.

Warum mehr Abluft nicht automatisch besser ist

Ein überdimensionierter Ventilator löst eine schlechte Erfassung nicht zwangsläufig. Befindet sich die Haube zu hoch, ist ihr Überstand zu klein oder wird der Thermikstrom durch Zuluft gestört, kann Wrasen trotz eines hohen Luftvolumenstroms austreten.

Zu viel Abluft erzeugt an anderer Stelle Luftmangel. Fehlt eine abgestimmte Zuluftanlage, strömt Ersatzluft unkontrolliert durch Türen, Fenster, Schächte und Fugen nach. Im Winter ist diese Luft kalt. In Küstennähe kann sie feucht und windabhängig einströmen. Im Sommer kann warme Außenluft zusätzliche Kühllasten verursachen.

Mögliche Anzeichen einer überhöhten oder schlecht ausgeglichenen Abluftmenge sind:

• Türen lassen sich schwer öffnen oder fallen deutlich zu.
• Kalte Luft zieht durch Eingänge und Durchreichen.
• Der Luftstrom über dem Kochblock wird sichtbar seitlich abgelenkt.
• Die Anlage verursacht starke Strömungs- oder Ventilatorgeräusche.
• Unbehandelte Außenluft gelangt in den Gastraum.
• Heiz- und Kühlenergiebedarf steigen.
• Gerüche werden aus anderen Bereichen in die Küche gezogen.

Eine hohe Ventilatorleistung kann somit ein Symptom überdecken, ohne die Ursache zu beseitigen. Gute Planung verbessert zuerst die Erfassung am Entstehungsort und bestimmt anschließend die dafür notwendige Luftmenge.

Weshalb falsche Zuluft die Abluftwirkung verschlechtert

Warme Luft steigt über dem Kochgerät als Thermikstrom auf. Die Haube muss diesen Strom aufnehmen und einschließen. Trifft ein schneller Zuluftstrahl seitlich darauf, wird die Strömung auseinandergerissen. Ein Teil des Wrasens gelangt dann an der Haube vorbei.

Das Problem lässt sich nicht allein über den Gesamtvolumenstrom erkennen. Zwei Anlagen können rechnerisch dieselbe Zuluftmenge fördern und sich in der Praxis völlig unterschiedlich verhalten.

Entscheidend sind:

• Position und Form der Luftdurchlässe.
• Austrittsgeschwindigkeit.
• Temperatur der Zuluft.
• Abstand zu Haube und Geräten.
• Bewegungen durch Türen, Servicepersonal und Gäste.
• Druckverhältnisse zwischen Küche und Nebenräumen.

Zugluft kann den nach oben gerichteten Thermikstrom empfindlich stören. Eine wirksame Küchenlüftung besteht deshalb gewöhnlich aus einer abgestimmten Zu- und Abluftanlage.

Fachliche Grundlagen: Was eine wirksame Küchenabluft leisten muss

Wrasen ist mehr als sichtbarer Wasserdampf

Als Wrasen wird die aufsteigende Mischung aus warmer Luft, Wasserdampf, Aerosolen, Geruchsstoffen und weiteren beim Garen entstehenden Bestandteilen bezeichnet. Der sichtbare Nebel ist nur ein Teil dieser Belastung. Auch wenn keine deutliche Dampfwolke erkennbar ist, können Fettpartikel und Geruchsstoffe freigesetzt werden.

Die Zusammensetzung hängt vom Verfahren ab:

• Beim Kochen dominieren Wärme und Feuchte.
• Beim Braten entstehen zusätzlich Fett- und Ölaerosole.
• Beim Frittieren kann die Fettlast über längere Betriebszeiten hoch sein.
• Beim Grillen treten Wärme, Rauch und Fettbestandteile gemeinsam auf.
• Bei gasbetriebenen Geräten kommen Verbrennungsprodukte hinzu.
• Bei festen Brennstoffen sind zusätzliche Abgas- und Brandschutzfragen zu klären.

Die Geräteanschlussleistung allein beschreibt diese Lasten nicht vollständig. Ein Gerät kann eine hohe Anschlussleistung besitzen, aber überwiegend geschlossen betrieben werden. Ein anderes Gerät kann bei geringerer Leistung durch offene Grillflächen eine hohe Stofflast erzeugen.

Erfassung und Einschluss kommen vor der Fortleitung

Eine Lüftungshaube erfüllt zwei Aufgaben. Sie muss den Wrasen zunächst erfassen und anschließend innerhalb ihres Erfassungsbereichs einschließen, bis die Abluft ihn abführt. Fachlich wird häufig von „Capture and Containment“ gesprochen.

Für diese Wirkung sind mehrere Faktoren maßgeblich:

• Größe und Form der Haube.
• Überstand über die Gerätefronten.
• Montagehöhe.
• Position der Abluftbereiche.
• Anordnung der Geräte unter der Haube.
• Aufsteigende Wärmeleistung.
• Seitliche Störströmungen.
• Art und Position der Zuluft.
• Kurzzeitige Lastspitzen beim Öffnen oder Beschicken.

Ein rechnerisch ausreichender Luftvolumenstrom ist wertlos, wenn die Haube den Wrasen geometrisch nicht erreicht. Umgekehrt kann eine gut positionierte Erfassung mit einer geringeren Luftmenge wirksamer sein als eine ungünstige Haube mit hoher Ventilatorleistung.

Die Luftmenge ist keine einfache Raumluftwechselzahl

Bei normalen Aufenthaltsräumen wird die Lüftung häufig über Personenbelegung, Raumvolumen oder Luftqualität beschrieben. Für eine gewerbliche Küche reicht dieser Ansatz nicht aus. Hier muss die Quellenlast der Koch- und Spülprozesse berücksichtigt werden.

Für die Auslegung werden unter anderem benötigt:

• Gerätetyp und Bauart.
• Elektrische oder thermische Anschlussleistung.
• Offene oder geschlossene Betriebsweise.
• Garverfahren.
• Gleichzeitigkeit der Gerätenutzung.
• Spitzenzeiten und Produktionsrhythmus.
• Hauben- oder Deckensystem.
• Montagehöhe und Überstände.
• Raumhöhe und Raumgeometrie.
• Zuluftkonzept.
• Gewünschte Betriebsstufen.

Die DIN EN 16282 behandelt allgemeine Anforderungen und Berechnungsgrundlagen für die Dimensionierung von Lüftungsanlagen in gewerblichen Küchen. Ihre weiteren Teile befassen sich unter anderem mit Hauben, Lüftungsdecken, Luftleitungen, Abscheidern und dem Erfassungsverhalten.

Warum fremde Referenzwerte nicht übertragen werden dürfen

Ein Luftvolumenstrom aus einem anderen Restaurant ist kein belastbarer Planungswert. Selbst bei identischen Geräten können Haubenhöhe, Raumgeometrie, Betriebszeit, Zuluft und Kanalführung abweichen.

Das zeigt auch die Bandbreite realer Projekte. Beim Hotelprojekt The Great North wurde beispielsweise ein Zu- und Abluftsystem mit einem Luftvolumenstrom von rund 11.000 Kubikmetern pro Stunde realisiert. Diese Zahl beschreibt jedoch nur das konkrete Projekt. Sie ist kein Richtwert für eine andere Hotelküche, Kantine oder Gastronomiefläche.

Entscheidend ist die nachvollziehbare Berechnung, nicht die Ähnlichkeit eines Projektnamens oder der Anzahl der Sitzplätze.

Was unterscheidet Gastronomie-Küchenabluft von normaler Wohnküchenlüftung?

Gastronomie-Küchenabluft ist für hohe, wechselnde und teilweise dauerhafte Wärme-, Feuchte- und Fettlasten ausgelegt. Sie benötigt berechnete Luftmengen, kontrollierte Zuluft, wirksame Aerosolabscheider, reinigbare Kanäle und ein abgestimmtes Brandschutzkonzept. Eine übliche Wohnküchenhaube ist für diese Betriebsbedingungen nicht vorgesehen.

Die wichtigsten Unterschiede:

• Betriebsdauer: In gewerblichen Küchen laufen Geräte häufig über mehrere Stunden und mit wiederkehrenden Spitzenlasten. In einer Wohnküche ist die Nutzung meist kürzer und unregelmäßiger.
• Geräteleistung: Restaurants, Hotels und Kantinen betreiben häufig mehrere leistungsstarke Kochgeräte gleichzeitig. Im Privathaushalt werden dagegen nur wenige Haushaltsgeräte parallel genutzt.
• Fettbelastung: Durch Frittieren, Grillen und Braten kann in der Gastronomie dauerhaft eine hohe Fett- und Aerosolbelastung entstehen. In einer Wohnküche fällt diese Belastung normalerweise deutlich geringer aus.
• Berechnung der Luftmenge: Bei der Küchenabluft in der Gastronomie werden Geräte, Garverfahren, Betriebszeiten, Haubengeometrie und Gleichzeitigkeit berücksichtigt. Bei einer Wohnküchenhaube dienen meist die Leistungsangaben des Geräts als Orientierung.
• Zuluft: Die aus einer Profiküche abgeführte Luft muss kontrolliert ersetzt werden. Deshalb gehören Zu- und Abluftplanung zusammen. In Wohnküchen strömt Ersatzluft häufig über Fenster, Türen oder die allgemeine Gebäudelüftung nach.
• Fettabscheidung: Gewerbliche Anlagen benötigen geeignete und gut zugängliche Aerosolabscheider. Haushaltsgeräte arbeiten meist mit einfacheren Fettfiltern.
• Kanalführung: Küchenabluftleitungen in der Gastronomie müssen fettdicht, reinigbar und brandschutztechnisch geplant sein. Leitungen in Wohnküchen sind meist kürzer und weniger stark belastet.
• Wartung und Reinigung: In gewerblichen Küchen sind regelmäßige Kontrollen und belastungsabhängige Reinigungen notwendig. Im Privathaushalt übernimmt der Nutzer üblicherweise die Filter- und Haubenreinigung.
• Geruchsmanagement: In Restaurants und Hotels müssen auch Gasträume, Nachbargebäude, Fenster und Außenluftansaugungen berücksichtigt werden. In einer Wohnküche betrifft die Geruchsbelastung hauptsächlich den eigenen Wohnbereich.
• Betriebsrelevanz: Fällt die Lüftung einer Profiküche aus, kann dies den gesamten Produktionsbetrieb beeinträchtigen. Im Privathaushalt entsteht in der Regel kein vergleichbarer Betriebsausfall.

Auch die Folgen einer Fehlplanung unterscheiden sich. In einem Privathaushalt führt eine schwache Haube vor allem zu Gerüchen oder Ablagerungen. In der Gastronomie können dieselben Probleme Arbeitsbedingungen, Brandschutz, Gästekomfort, Reinigungszeiten und den gesamten Produktionsablauf beeinträchtigen.

VDI 2052 grenzt die professionelle Küchenlüftung ausdrücklich von Haushaltsküchen ab. Die Regelwerke für gewerbliche Küchen behandeln nicht nur den Ventilator, sondern das gesamte System aus Luftbehandlung, Erfassung, Ableitung, Betrieb und Reinigung.

Fettlast richtig bewerten

Fettlast entsteht aus Verfahren, Menge und Zeit

Die Fettlast hängt nicht allein davon ab, ob mit Fett gearbeitet wird. Entscheidend sind das Garverfahren, die Betriebsdauer, der Durchsatz und die gleichzeitige Nutzung mehrerer Geräte.

Ein kleiner Grill, der nahezu durchgehend läuft, kann die Abluftanlage stärker belasten als ein größeres Gerät, das nur kurzzeitig eingesetzt wird. Auch mehrere Fritteusen, die während einer Saisonspitze gleichzeitig betrieben werden, verändern die Gesamtbelastung erheblich.

Typische Belastungen verschiedener Garverfahren:

• Kochen und Blanchieren: Die Fettlast ist meist eher niedrig. Dafür entstehen je nach Verfahren erhebliche Wärme- und Feuchtelasten. Bei der Planung müssen aufsteigender Dampf und kurzfristige Belastungen beim Öffnen von Deckeln berücksichtigt werden.
• Kombidämpfen: Im geschlossenen Betrieb ist die Fettbelastung häufig niedrig bis mittel. Beim Öffnen der Gerätetür kann jedoch schlagartig eine große Menge heißer und feuchter Luft austreten. Auf der Türseite ist deshalb ein ausreichender Erfassungsbereich besonders wichtig.
• Braten auf einer Platte: Hier entstehen mittlere bis hohe Fett- und Wärmelasten. Die Haube muss den Thermikstrom stabil erfassen. Gleichzeitig ist eine wirksame Aerosolabscheidung erforderlich.
• Frittieren: Fritteusen verursachen häufig eine hohe Fettbelastung. Abscheider und Haubeninnenräume müssen gut erreichbar sein, da regelmäßige Kontrollen und kurze Reinigungsintervalle erforderlich sein können.
• Grillen: Beim Grillen entstehen meist hohe Wärme-, Fett- und teilweise Rauchbelastungen. Die Erfassung muss auch bei wechselnder Beschickung stabil funktionieren. Kanalführung und Reinigungszugang verdienen besondere Aufmerksamkeit.
• Wokbetrieb: Durch hohe Temperaturen und dynamische Garvorgänge können sehr starke Thermik- und Lastspitzen auftreten. Haubengeometrie, Luftmenge und Zuluftführung müssen darauf abgestimmt werden.
• Holzkohle und feste Brennstoffe: Diese Anwendungen müssen projektspezifisch beurteilt werden. Neben hoher Wärme- und Stoffbelastung sind zusätzliche Anforderungen an Abgasführung und Brandschutz zu klären.

Diese Einordnung dient nur als Orientierung. Die tatsächliche Fettlast muss anhand der konkreten Geräte, Speisen, Produktionsmengen und Betriebszeiten bestimmt werden.

Warum der Aerosolabscheider nicht nur ein Filter ist

Ein wirksamer Aerosolabscheider soll Fett- und Ölpartikel aus dem Abluftstrom entfernen, bevor sie in den Kanal gelangen. Er schützt damit nachgelagerte Komponenten und reduziert Ablagerungen. Vollständig fettfrei wird die Abluft dadurch jedoch nicht.

Bei der Auswahl zählen:

• Eignung für die erwartete Belastung.
• Nachweisbare Abscheidewirkung.
• Brandschutztechnische Eigenschaften.
• Druckverlust.
• Ausbau- und Reinigungsmöglichkeit.
• Sicheres Handling durch das Küchenpersonal.
• Zugänglichkeit der dahinterliegenden Bereiche.

Ein hoher Abscheidegrad allein reicht nicht, wenn das Bauteil im Alltag nicht gereinigt werden kann. Ein verschmutzter Abscheider erhöht den Druckverlust und verändert die tatsächliche Luftmenge. Er kann dadurch sowohl die Energieaufnahme als auch die Erfassungswirkung verschlechtern.

Für gewerbliche Küchen sind wirksame Aerosolabscheider erforderlich. Alleinige Gestrickfilter reichen für stark belastete Gastronomieanlagen in der Regel nicht aus, da auch die brandschutztechnischen Eigenschaften berücksichtigt werden müssen.

Geräte mit hoher Fettlast sinnvoll gruppieren

Die Geräteanordnung beeinflusst, wie effizient die Küchenabluft in der Gastronomie arbeiten kann. Werden stark belastende Geräte über die gesamte Küche verteilt, müssen mehrere Erfassungsbereiche auf hohe Lasten ausgelegt werden.

Oft ist es sinnvoll, Geräte mit ähnlichen Eigenschaften zusammenzufassen:

• Fritteusen, Grillplatten und offene Bratflächen.
• Kochkessel und feuchteintensive Geräte.
• Kombidämpfer mit gemeinsamem Türöffnungsbereich.
• Geräte mit besonderen Abgasanforderungen.

Eine solche Gruppierung kann die Erfassung vereinfachen, darf aber Arbeitsabläufe, Hygienezonen und sichere Laufwege nicht verschlechtern. Das Küchenlayout und die Lüftungsplanung müssen deshalb gemeinsam entwickelt werden.

Reinigungszugang ist ein Planungsmaß

Reinigung darf nicht erst nach der Montage betrachtet werden

Ein Kanal kann technisch korrekt dimensioniert sein und trotzdem dauerhaft problematisch werden, wenn er nicht erreichbar ist. Reinigungszugang gehört deshalb in die Entwurfsplanung, ebenso wie Luftmenge, Brandschutz und Statik.

Erreichbar sein müssen insbesondere:

• Aerosolabscheider und deren Aufnahmen.
• Haubeninnenraum und Sammelbereiche.
• Abluftstutzen hinter der Haube.
• Richtungsänderungen der Luftleitung.
• Bereiche vor und hinter Einbauten.
• Lange gerade Kanalabschnitte.
• Ventilator und Ventilatorgehäuse.
• Schalldämpfer, soweit sie im belasteten Luftweg liegen.
• Einrichtungen zur Aerosolnachbehandlung.
• Kondensat- und Reinigungsmittelabläufe.

Eine Revisionsöffnung ist nur dann praktisch nutzbar, wenn sie nach dem Innenausbau zugänglich bleibt. Eine Öffnung oberhalb einer geschlossenen Decke oder hinter einem fest montierten Kühlmöbel erfüllt ihren Zweck im Betrieb nicht.

Warum Kanalbögen besonders kritisch sind

An Richtungsänderungen verändert sich die Strömung. Fettpartikel können sich bevorzugt an Außenradien, Kanten und strömungsberuhigten Bereichen ablagern. Ähnliche Ablagerungen entstehen vor Einbauten oder an schlecht ausgeführten Verbindungen.

Für Küchenabluft sind fettdichte und innen reinigbare Leitungen erforderlich. Reinigungsöffnungen müssen so angeordnet werden, dass insbesondere Richtungsänderungen, Absperrvorrichtungen und längere gerade Kanalabschnitte kontrolliert und gereinigt werden können. Die konkrete Umsetzung richtet sich nach dem Gebäude, dem geltenden Landesrecht und dem jeweiligen Brandschutzkonzept.

Flexible oder innen stark profilierte Leitungen sind für belastete Küchenabluft ungeeignet. Sie besitzen viele Ablagerungsstellen und lassen sich nicht verlässlich reinigen.

Fettdichtheit schützt Gebäude und Betrieb

Durch Kanalwandungen und Verbindungen dürfen Fett, Kondensat und Reinigungsflüssigkeit nicht unkontrolliert austreten. Andernfalls können verdeckte Ablagerungen in Schächten, Decken oder Installationsräumen entstehen.

Bei der Planung sind daher zu berücksichtigen:

• Geeignete Kanalwerkstoffe.
• Dauerhaft dichte Verbindungen.
• Zugängliche Flanschbereiche.
• Gefälle, wenn Kondensat anfallen kann.
• Sammel- oder Ablassmöglichkeiten.
• Schutz angrenzender Bauteile.
• Sichere Ableitung von Reinigungsflüssigkeiten.

Auch der Ventilator muss kontrollierbar und reinigbar bleiben. Ein Dachventilator, der nur mit aufwendiger Spezialausrüstung erreichbar ist, erschwert jede planmäßige Inspektion.

Reinigungsintervalle folgen der tatsächlichen Belastung

Es gibt keinen sinnvollen Standardrhythmus, der zu jeder Küche passt. Frittierlast, Betriebsstunden, Speisenangebot und Abscheiderwirkung bestimmen, wie schnell sich eine Anlage verschmutzt.

Bei hohem Fettanfall kann eine sehr häufige, teilweise tägliche Reinigung der Aerosolabscheider erforderlich sein. Auch bei geringerer Belastung dürfen die Intervalle nicht beliebig verlängert werden. Abluftleitungen und Ventilatoren müssen regelmäßig überprüft und bei festgestellten Ablagerungen gereinigt werden.

Maßgeblich bleiben:

• Die tatsächliche Fettbelastung.
• Die Betriebsdauer.
• Die Gefährdungsbeurteilung.
• Herstellerangaben.
• Projektspezifische Vorgaben.
• Ergebnisse der Sicht- und Funktionskontrollen.

Entscheidend ist die Dokumentation. Sichtkontrollen, festgestellte Verschmutzung, durchgeführte Reinigung und besondere Auffälligkeiten sollten nachvollziehbar festgehalten werden. So lassen sich Intervalle an den realen Betrieb anpassen.

Haube, Lüftungsdecke oder Quellenabsaugung?

Keine Erfassungsform ist für jede Küche automatisch geeignet. Geräteanordnung, Raumhöhe, Gestaltung, Fettlast und spätere Flexibilität bestimmen, welches System sinnvoll ist.

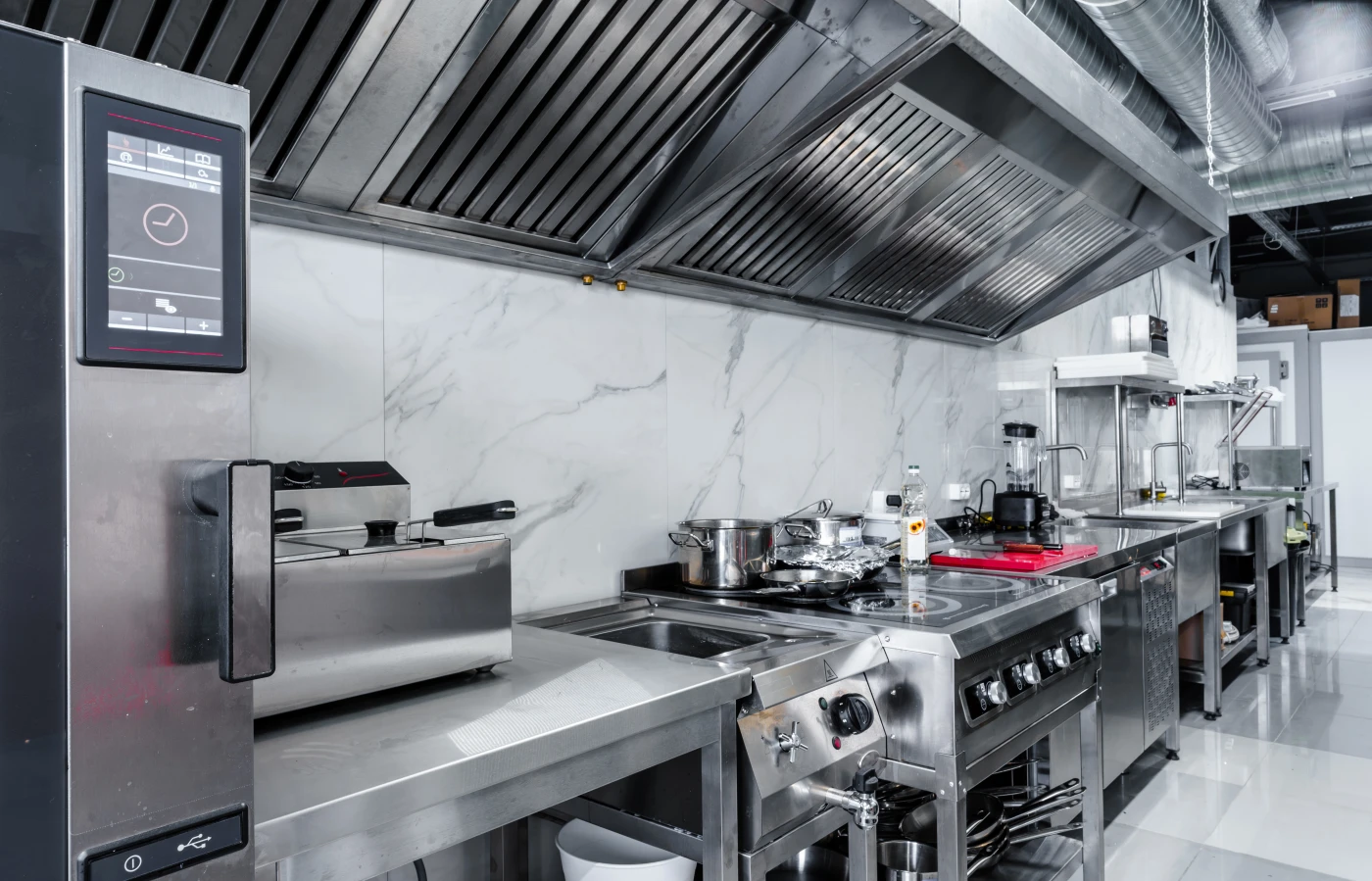

Wandhaube

Eine Wandhaube eignet sich besonders für Kochgeräte, die dauerhaft an einer Wand angeordnet sind. Die Wand begrenzt die seitliche Luftbewegung und unterstützt dadurch die Erfassung.

Vorteile einer Wandhaube:

• Kompakte und übersichtliche Bauweise.
• Gute Erfassung bei passendem Überstand.
• Sinnvoll für fest angeordnete Kochzeilen.
• Häufig gut in Bestandsküchen integrierbar.

Zu beachten ist: Die Geräte müssen vollständig unter dem vorgesehenen Erfassungsbereich bleiben. Werden sie später verschoben oder ergänzt, kann die Haube zu klein werden.

Inselhaube

Eine Inselhaube wird über frei im Raum stehenden Kochblöcken eingesetzt. Sie ermöglicht eine Bedienung von mehreren Seiten und unterstützt offene Arbeitsabläufe.

Vorteile einer Inselhaube:

• Freie Anordnung der Kochinsel.
• Beidseitige Bedienung möglich.
• Geeignet für zentrale Produktionsbereiche.
• Kann gestalterisch in offene Küchen integriert werden.

Zu beachten ist: Da keine Wand die Strömung stabilisiert, reagieren Inselhauben empfindlicher auf Querluft. Sie benötigen häufig größere Überstände und eine besonders sorgfältig abgestimmte Zuluft.

Lüftungsdecke

Eine Lüftungsdecke erfasst Wärme, Feuchtigkeit und Aerosole über einen größeren Deckenbereich. Sie kann sich für weitläufige Küchen mit mehreren Funktionszonen eignen.

Vorteile einer Lüftungsdecke:

• Große und optisch ruhige Erfassungsfläche.
• Flexible Anordnung verschiedener Kochgeräte.
• Gute Integration in moderne Küchenkonzepte.
• Eignung für größere Produktionsbereiche.

Zu beachten ist: Raumhöhe, Luftzonierung und Reinigungszugang müssen frühzeitig geplant werden. Eine große Erfassungsfläche bedeutet nicht automatisch, dass jede Geräteposition ohne weitere Prüfung geeignet ist.

Quellennahe Absaugung

Bei einer quellennahen Absaugung werden Wärme und Stofflasten möglichst dicht am Gerät aufgenommen. Das kann den erforderlichen Luftbedarf reduzieren und die Ausbreitung im Raum begrenzen.

Vorteile einer quellennahen Erfassung:

• Kurzer Weg zwischen Entstehungsort und Absaugung.
• Geringere Ausbreitung von Wärme und Gerüchen.
• Potenziell geringerer Luftbedarf.
• Gute Eignung für klar definierte Geräte und Prozesse.

Zu beachten ist: Die Lösung muss genau zum Gerät, zum Arbeitsablauf und zur Reinigung passen. Sie darf weder die Bedienung noch die hygienische Reinigung erschweren.

Erfassung beim Frontcooking

Bei Frontcooking-Bereichen muss die Absaugung in den Ausgabe- oder Gästebereich integriert werden. Gleichzeitig sollen Sicht, Kommunikation und Bewegungsfreiheit erhalten bleiben.

Vorteile einer abgestimmten Frontcooking-Erfassung:

• Offene Zubereitung vor den Gästen bleibt möglich.
• Gerüche und Wrasen können direkt an der Quelle begrenzt werden.
• Die Absaugung lässt sich in Tresen, Hauben oder Deckenelemente integrieren.
• Küche und Gastraum können gestalterisch verbunden werden.

Zu beachten ist: Frontcooking reagiert besonders empfindlich auf Personenbewegungen, Türen und die Raumlüftung. Auch Geräuschentwicklung, Geruchsverteilung und Sichtlinien müssen Teil der Planung sein.

Die Auswahl sollte daher nicht allein nach der Optik erfolgen. Entscheidend ist, ob das System die tatsächlichen Lasten unter realen Betriebsbedingungen sicher erfasst. STEUER stimmt Erfassungsform, Küchentechnik, Luftmengen, Zuluft, Kanalführung und Reinigungszugang innerhalb eines gemeinsamen Planungskonzepts aufeinander ab.

Der Überstand entscheidet über die Erfassung

Die Haube sollte den aufsteigenden Wrasen nicht nur direkt über der Gerätefläche aufnehmen. Sie muss auch seitlich verdriftende Strömungen und kurzzeitige Austritte erfassen.

Bei üblichen Montagehöhen wird deshalb ein umlaufender Überstand benötigt. Bei höher montierten Hauben können größere Überstände erforderlich sein. Auf der Türseite eines Heißluftdämpfers oder Kombidämpfers ist der Erfassungsbereich besonders großzügig zu planen.

Gerätetüren verdienen besondere Aufmerksamkeit. Beim Öffnen tritt heißer Wrasen nicht ausschließlich senkrecht nach oben aus. Er bewegt sich zunächst mit der Tür und kann vor dem Gerät aufsteigen.

Eine höhere Haube braucht nicht nur einen stärkeren Ventilator

Mit zunehmendem Abstand zwischen Gerät und Haube wird der Thermikstrom breiter und störanfälliger. Ein größerer Überstand kann deshalb wichtiger sein als eine pauschale Erhöhung der Luftmenge.

Für offene Küchen ist die Montagehöhe häufig ein gestalterisches Thema. Eine sehr hoch angeordnete Haube verbessert die Sicht, kann aber Erfassung, Energiebedarf und Geräuschentwicklung verschlechtern. Diese Zielkonflikte sollten früh geklärt werden.

Wie werden Luftmengen, Hauben, Kanäle, Brandschutz und Zuluft aufeinander abgestimmt?

Die Abstimmung erfolgt von der Quelle nach außen. Zuerst werden Geräte, Garverfahren und Spitzenlasten erfasst. Danach folgen Erfassungssystem, notwendige Abluftmenge, Zuluftverteilung, Druckverhältnisse, Kanalführung, Brandschutz, Schallschutz und Reinigung. Erst wenn diese Ebenen zusammenpassen, entsteht eine belastbare Anlage.

1. Betriebsprofil aufnehmen

Die Planung beginnt mit dem tatsächlichen Küchenbetrieb. Benötigt werden nicht nur eine Geräteliste und Anschlusswerte, sondern auch:

• Speisenkonzept und Garverfahren.
• Anzahl der Essen pro Tag.
• Spitzenmenge pro Stunde.
• Betriebs- und Vorbereitungszeiten.
• Gleichzeitigkeit der Geräte.
• Reinigungsabläufe.
• Saisonale Schwankungen.
• Geplante spätere Erweiterungen.

Ein Hotel-Frühstück, ein Mittagsbuffet und ein Abendrestaurant können innerhalb derselben Küche sehr unterschiedliche Lastzustände erzeugen.

2. Geräte- und Lastenmatrix erstellen

Jedes wärme- oder feuchteabgebende Gerät wird einer Nutzungs- und Lastkategorie zugeordnet. Dabei wird dokumentiert, welche Geräte gleichzeitig laufen und wann kurzzeitige Spitzen entstehen.

Geräte, die nur als Reserve dienen, dürfen nicht automatisch wie dauerhaft genutzte Geräte behandelt werden. Umgekehrt dürfen saisonale Spitzen nicht aus der Berechnung verschwinden, nur weil sie im Jahresdurchschnitt selten auftreten.

3. Erfassungssystem auswählen

Aus der Anordnung ergibt sich, ob Wandhaube, Inselhaube, Lüftungsdecke oder eine gerätenahe Lösung sinnvoll ist. Die Haubengeometrie muss vor der Luftmenge feststehen, weil sie die notwendige Absaugleistung wesentlich beeinflusst.

Wichtige Fragen sind:

• Bleiben die Geräte dauerhaft an ihrem Platz?
• Werden einzelne Geräte mobil genutzt?
• Gibt es beidseitige Bedienung?
• Öffnen Gerätetüren zur Haubenkante?
• Verlaufen Ausgabe- oder Servicewege durch den Erfassungsbereich?
• Muss die Lösung gestalterisch in einen Gastraum integriert werden?

4. Luftvolumenstrom berechnen

Die Luftmenge wird auf Grundlage der thermischen und stofflichen Lasten sowie der Erfassungsform bestimmt. Pauschale Kubikmeterwerte pro Quadratmeter sind dafür nicht ausreichend.

Zusätzlich wird geprüft, ob unterschiedliche Betriebsstufen sinnvoll sind. Eine Anlage kann beispielsweise zwischen Vorbereitung, Normalbetrieb und Produktionsspitze unterscheiden. Jede Stufe muss jedoch noch eine sichere Erfassung ermöglichen.

5. Zuluft festlegen

Nahezu die gesamte abgesaugte Luft muss dem Gebäude wieder kontrolliert zugeführt werden.

Die Zuluft sollte:

• Gefiltert sein.
• Bei Bedarf temperiert werden.
• Mit geringer Störwirkung in den Raum eintreten.
• Keine kalten Arbeitsbereiche erzeugen.
• Den Thermikstrom nicht seitlich ablenken.
• Mit Gastraum- und Nebenraumlüftung abgestimmt sein.

Küchenabluft darf nicht einfach als Zuluft zurückgeführt werden. Eine Wärmerückgewinnung ist dennoch möglich, wenn Energie über geeignete, getrennte Systeme übertragen wird und Fett- oder Geruchsstoffe nicht in die Zuluft gelangen.

6. Druckverhältnisse definieren

Die Küche soll Gerüche nicht unkontrolliert in Gasträume oder Flure drücken. Ein zu starker Unterdruck ist jedoch ebenfalls unerwünscht.

Die Druckbalance muss zum gesamten Gebäude passen. Zu berücksichtigen sind:

• Gastraumlüftung.
• Türen und automatische Eingänge.
• Aufzüge und Treppenhäuser.
• Spülküche und Lagerräume.
• Abluft aus Sanitärräumen.
• Feuerstätten oder gasbetriebene Geräte.
• Gleichzeitiger Betrieb anderer Lüftungsanlagen.

Bei gasbetriebenen Geräten können technische Verriegelungen zwischen Gaszufuhr und Lüftungsbetrieb erforderlich sein. Die konkrete Ausführung muss anhand des Geräts und der geltenden technischen Regeln geprüft werden.

7. Kanalweg planen

Der beste Kanalweg ist nicht nur der kürzeste. Er sollte strömungstechnisch günstig, brandschutztechnisch umsetzbar und vollständig reinigbar sein.

Zu vermeiden sind:

• Unnötig viele enge Richtungsänderungen.
• Nicht zugängliche Kanalabschnitte.
• Durchdringungen ohne frühzeitige Brandschutzabstimmung.
• Lange Leitungswege durch fremde Nutzungseinheiten.
• Tiefpunkte ohne Kondensatmanagement.
• Ventilatoren ohne sicheren Wartungszugang.
• Fortluftöffnungen in problematischer Nähe zu Fenstern oder Außenluftansaugungen.

8. Brandschutz integrieren

Küchenabluftleitungen können durch Fettablagerungen eine besondere Brandlast aufweisen. Brandschutz ist daher keine Ergänzung am Projektende, sondern beeinflusst Material, Leitungsweg, Durchdringungen, Schächte und Revisionsöffnungen.

Für gewerbliche Küchenabluft gelten besondere Anforderungen, unter anderem zu nichtbrennbaren Baustoffen, Fettdichtheit, Ventilatorzugang und Reinigungsöffnungen. Welche Bestimmungen rechtlich gelten, hängt von der jeweiligen Landesumsetzung, dem Gebäude und möglichen Sonderbauanforderungen ab.

9. Schall und Energiebedarf bewerten

Hohe Luftgeschwindigkeiten verursachen Druckverlust und Geräusche. Schallschutz beginnt deshalb mit ausreichend dimensionierten Querschnitten, nicht erst mit einem Schalldämpfer.

Zu betrachten sind:

• Strömungsgeräusch an Hauben und Durchlässen.
• Ventilatorgeräusch.
• Körperschallübertragung in das Gebäude.
• Geräusche an der Fortluftöffnung.
• Geräuschübertragung in Hotelzimmer oder Wohnungen.
• Druckverlust verschmutzter Abscheider.
• Leistungsaufnahme in Teil- und Volllast.

10. Anlage unter realen Bedingungen einregulieren

Eine fertige Anlage muss gemessen und funktional geprüft werden. Die reine Ventilatordrehzahl ist kein Abnahmenachweis.

Zur Inbetriebnahme gehören je nach Projekt:

• Messung der Zu- und Abluftvolumenströme.
• Prüfung der Betriebsstufen.
• Kontrolle der Druckverhältnisse.
• Sichtprüfung der Wrasenerfassung.
• Prüfung bei Türöffnung und Lastspitzen.
• Funktionsprüfung von Verriegelungen.
• Kontrolle von Geräusch und Zugluft.
• Dokumentation der Einstellwerte.
• Einweisung des Betriebspersonals.

Wie plane ich Küchenabluft für eine offene Küche mit Frontcooking?

Bei einer offenen Küche muss der Wrasen besonders nah an der Quelle erfasst werden. Gleichzeitig dürfen Zuluft, Gästeverkehr, Servicelaufwege und offene Türen die Erfassung nicht stören. Geruch, Geräusch und sichtbare Dampffahnen müssen bereits bei der Auslegung als Teil des Gastraumkonzepts behandelt werden.

1. Das tatsächliche Frontcooking-Menü festlegen

Die Bezeichnung Frontcooking sagt noch wenig über die Belastung aus. Pasta-Ausgabe, Crêpesplatte, Wok, Grill und Fritteuse stellen völlig unterschiedliche Anforderungen.

Vor der Planung sollte feststehen:

• Welche Speisen werden vor dem Gast zubereitet?
• Wie viele Portionen entstehen in der Spitzenstunde?
• Welche Geräte laufen gleichzeitig?
• Werden gefrorene, feuchte oder stark marinierte Produkte eingesetzt?
• Wie oft werden Platten und Grillflächen gereinigt?
• Ist später ein anderes Konzept vorgesehen?

Ein Frontcooking-Bereich, der zunächst nur zum Warmhalten dient, darf nicht ohne Prüfung zu einer Grillstation umgenutzt werden.

2. Emissionen möglichst an der Quelle begrenzen

Quellennahe Erfassung ist in offenen Bereichen besonders wertvoll. Je kürzer der Weg zwischen Kochfläche und Absaugung, desto weniger Luft ist häufig erforderlich, um den Wrasen kontrolliert zu erfassen.

Mögliche Ansätze sind:

• Tief angeordnete Erfassungsaufsätze.
• In die Ausgabe integrierte Hauben.
• Rückseitige oder seitliche Erfassung für geeignete Geräte.
• Abgestimmte Deckensysteme bei größeren Frontcooking-Flächen.
• Geschlossene oder teilgeschlossene Geräte, sofern das Speisenkonzept dies erlaubt.

Eine gerätenahe Absaugung muss jedoch gegen Überkochen, Fettspritzer und Reinigungswasser geschützt und gut zugänglich sein.

3. Querströmungen konsequent vermeiden

Im Gastraum bewegen sich Gäste, Servicepersonal und Türen häufiger als in einer geschlossenen Küche. Jede Bewegung erzeugt Luftimpulse, die den Thermikstrom beeinflussen können.

Kritische Positionen sind:

• Direkt neben automatischen Eingangstüren.
• Unter stark ausblasenden Deckendurchlässen.
• An Übergängen zwischen klimatisierten und nicht klimatisierten Bereichen.
• Neben Durchreichen mit hoher Personenbewegung.
• In unmittelbarer Nähe leistungsstarker Kühlmöbel mit Warmluftabgabe.
• In Bereichen mit häufig geöffneten Terrassentüren.

Die Zuluft sollte großflächig und mit geringer Geschwindigkeit eingebracht werden. Ein schneller Luftstrahl direkt über der Frontcooking-Platte ist auch dann problematisch, wenn sich der Raum für den Gast zunächst angenehm anfühlt.

4. Sichtlinien nicht gegen Funktion ausspielen

Frontcooking lebt von Offenheit. Eine große Haube kann jedoch die Sicht auf Mitarbeiter und Speisen beeinträchtigen. Dieser Konflikt lässt sich nur in gemeinsamer Küchen-, Innenraum- und Lüftungsplanung lösen.

Mögliche Entscheidungen betreffen:

• Haubenhöhe.
• Haubentiefe.
• Position der Beleuchtung.
• Sichtschutz und Spritzschutz.
• Integration in Möbel oder Deckenelemente.
• Position des Kochpersonals.
• Blickwinkel der Gäste.

Eine optisch kleine Haube ist keine gute Lösung, wenn später ständig Dampf in den Gastraum austritt.

5. Geruch als Betriebszustand bewerten

Nicht jeder Kochgeruch ist in einem offenen Restaurant unerwünscht. Problematisch wird Geruch, wenn er dauerhaft in Textilien, Flure, Hotelbereiche oder benachbarte Räume gelangt.

Die Planung sollte zwischen gewünschter Wahrnehmung und unkontrollierter Verteilung unterscheiden.

Dazu gehören:

• Sichere Erfassung an stark riechenden Geräten.
• Geeignete Abscheidung und gegebenenfalls Nachbehandlung.
• Kontrollierter Druck zwischen Küche und Gastraum.
• Sinnvolle Lage der Fortluftöffnung.
• Berücksichtigung von Wind und benachbarten Außenluftansaugungen.
• Reinigungsplan für belastete Komponenten.

6. Akustik als Teil des Gästeerlebnisses behandeln

Eine Frontcooking-Absaugung liegt meist näher an den Gästen als eine Anlage in einer geschlossenen Produktionsküche. Strömungsgeräusche werden deshalb schneller als störend wahrgenommen.

Eine niedrige Ventilatordrehzahl allein ist keine Lösung. Günstiger sind ausreichend große Querschnitte, gleichmäßige Strömung, geringe Druckverluste und ein Ventilatorstandort, der Körperschall nicht in Möbel oder Decken überträgt.

7. Mehrere reale Lastfälle testen

Die Funktionsprüfung sollte nicht nur mit einem Topf Wasser erfolgen. Frontcooking muss im späteren Spitzenbetrieb geprüft werden.

Sinnvolle Tests sind:

• Alle vorgesehenen Geräte gleichzeitig in Betrieb.
• Beschickung einer heißen Grill- oder Bratfläche.
• Öffnen geschlossener Gargeräte.
• Betrieb der Gastraumlüftung.
• Öffnen häufig genutzter Türen.
• Typische Bewegung von Servicepersonal.
• Wechsel zwischen Teillast und Spitzenstufe.

Beim STEUER-Referenzprojekt für GOSCH auf Sylt wurden unter anderem Kälte-, Lüftungs- und Küchentechnik gemeinsam mit Frontcooking, Fischauslage, Getränketresen und Außenverkauf umgesetzt. Die Küche wurde für hohe Tageskapazitäten ausgelegt. Das Beispiel zeigt, warum Frontcooking nicht isoliert von Produktion, Ausgabe und Gebäudetechnik geplant werden sollte.

Energieeffizienz ohne Verlust der Erfassungswirkung

Bedarfsgeregelte Luftmengen

Viele Küchen arbeiten nicht über den gesamten Tag mit voller Last. Eine bedarfsgeregelte Anlage kann den Luftvolumenstrom an definierte Betriebszustände anpassen.

Mögliche Signale sind:

• Feste Zeitprogramme.
• Gerätestatus.
• Temperaturwerte.
• Optische oder stoffbezogene Sensoren.
• Manuell anwählbare Produktionsstufen.
• Kombinationen aus mehreren Signalen.

Die Regelung muss jedoch robust bleiben. Die niedrigste Stufe darf nicht so weit abgesenkt werden, dass Wrasen aus der Haube austritt. Ebenso muss die Anlage schnell genug auf Lastsprünge reagieren.

Druckverluste begrenzen

Jeder Kanalbogen, Abscheider und Schalldämpfer erhöht den Druckverlust. Ein sinnvoll geplanter Kanalweg reduziert daher nicht nur Geräusche, sondern auch den Energiebedarf.

Wichtige Maßnahmen sind:

• Ausreichende Kanalquerschnitte.
• Strömungsgünstige Richtungsänderungen.
• Saubere Übergänge.
• Passend dimensionierte Abscheider.
• Kurze, nachvollziehbare Leitungswege.
• Regelmäßige Reinigung.
• Messung und Überwachung kritischer Druckdifferenzen.

Ein verschmutzter Abscheider verändert die Anlagenleistung. Selbst eine korrekt eingestellte Anlage kann dadurch mit der Zeit zu wenig Luft fördern oder unnötig viel Ventilatorleistung benötigen.

Wärmerückgewinnung mit Fettlast abstimmen

Küchenabluft enthält viel nutzbare Wärme, ist aber durch Feuchtigkeit und Fett belastet. Das Wärmerückgewinnungssystem muss deshalb zur Abluftqualität passen.

Zu klären sind:

• Trennung von Zu- und Abluftstrom.
• Schutz der Übertragungsflächen.
• Zugänglichkeit für Reinigung.
• Kondensatführung.
• Verhalten bei niedrigen Außentemperaturen.
• Druckverluste.
• Regelung in Teil- und Volllast.
• Ausfall- und Bypassbetrieb.

Eine energetisch attraktive Lösung ist nur dann sinnvoll, wenn sie dauerhaft reinigbar und betriebssicher bleibt.

Regionale Anforderungen in Husum, Sylt, Hamburg und Schleswig-Holstein

Hamburg: Bestand, Nachbarschaft und enge Leitungswege

In Hamburg befinden sich viele Gastronomiebetriebe und Hotels in dicht bebauten Bestandsgebäuden. Die größte Herausforderung ist dort häufig nicht die Haube, sondern der Weg von der Küche bis zur Fortluftöffnung.

Typische Planungsthemen sind:

• Niedrige Decken und begrenzte Installationszonen.
• Mehrere darüberliegende Geschosse.
• Querung brandschutztechnisch getrennter Bereiche.
• Wohnungen, Büros oder Hotelzimmer in unmittelbarer Nähe.
• Begrenzte Dachflächen.
• Schallübertragung über Schächte und Tragwerk.
• Außenluftansaugungen anderer Anlagen.
• Montage bei laufendem Gebäudebetrieb.

Fortluft, Außenluft und Schallschutz müssen gemeinsam betrachtet werden. Eine technisch funktionierende Abluftleitung kann dennoch Beschwerden verursachen, wenn die Ausblasrichtung oder Geräuschentwicklung nicht zur Nachbarschaft passt.

Husum und Nordfriesland: Küstenwetter und kurze Servicewege

An der Westküste beeinflussen Wind, Feuchtigkeit und exponierte Dachlagen die Ausführung der Außenbauteile. Fortluftaufsätze, Befestigungen, Dachdurchführungen und Wartungsflächen müssen robust und sicher zugänglich sein.

Bei Umbauten in Husum und im nordfriesischen Umland kommen sehr unterschiedliche Gebäudestrukturen zusammen. Sie reichen vom kleinen Restaurant im Bestand bis zur Gemeinschaftsverpflegung oder größeren Hotelküche. Die gleiche Standardlösung passt nicht zu allen Betrieben.

Der Standort von STEUER in Husum ermöglicht eine regionale Projektbetreuung von Planung und Montage bis zu Wartung und Service. Das Unternehmen verbindet Lösungen für Kälte-, Klima-, Lüftungs- und Großküchentechnik innerhalb eines gemeinsamen technischen Konzepts.

Sylt: Saisonspitzen und Insellogistik

Auf Sylt müssen Anlagen häufig starke saisonale Lastwechsel abdecken. In ruhigen Betriebszeiten laufen nur einzelne Bereiche. Während der Hauptsaison können Produktion, Ausgabe, Frontcooking und Spültechnik nahezu gleichzeitig an ihre Auslegungsgrenzen gelangen.

Für die Küchenabluft bedeutet das:

• Spitzenbetrieb realistisch erfassen.
• Teillastbetrieb sinnvoll regeln.
• Reinigungsintervalle an die Saison anpassen.
• Ersatz- und Verschleißteile vorausschauend planen.
• Montage- und Transportwege früh festlegen.
• Korrosionsgefährdete Außenbauteile sorgfältig auswählen.
• Ventilatoren und Dachkomponenten sicher zugänglich halten.

Insellogistik macht wartungsfreundliche Planung besonders wertvoll. Ein Bauteil, das nur nach aufwendiger Demontage erreichbar ist, verlängert spätere Arbeiten unnötig.

STEUER betreut Projekte über Standorte und regionale Strukturen in Husum, Hamburg und auf Sylt. Dadurch lassen sich Planung, Umsetzung und laufende Betreuung im norddeutschen Raum koordinieren.

Schleswig-Holstein und Norddeutschland: unterschiedliche Gebäudetypen

Schleswig-Holstein verbindet städtische Gastronomie, ländliche Gasthöfe, Ferienhotellerie, Kliniken, Pflegeeinrichtungen und öffentliche Küchen. Die technischen Grundprinzipien bleiben gleich. Die Gewichtung verändert sich jedoch.

In einem ländlichen Solitärgebäude kann die Leitungsführung über Dach relativ frei planbar sein. In einer Innenstadtlage bestimmen Nachbargebäude und enge Schächte die Lösung. In einer Klinik stehen Betriebssicherheit und Bauabschnitte im Vordergrund. In einer Schule oder Kantine dominieren kurze, sehr intensive Produktionszeiten.

Regionale Planung heißt deshalb nicht, einen Stadtnamen vor eine Standardlösung zu setzen. Sie bedeutet, Gebäude, Nutzung, Klima, Servicezugang und Betriebsorganisation konkret zu berücksichtigen.

Wer plant Küchenabluft für Gastronomie, Hotelküche oder Kantine?

Küchenabluft sollte durch einen Partner geplant werden, der Kochtechnik, Lüftung, Zuluft, Kanalführung, Brandschutzschnittstellen und späteren Service gemeinsam beurteilen kann. Für Projekte in Husum, Sylt, Hamburg, Schleswig-Holstein und Norddeutschland übernimmt STEUER die technische Bestandsaufnahme, Auslegung, Umsetzung und laufende Betreuung.

Eine belastbare Planung sollte mindestens folgende Ergebnisse liefern:

• Dokumentiertes Betriebs- und Gerätekonzept.
• Lasten- und Gleichzeitigkeitsbetrachtung.
• Festgelegtes Erfassungssystem.
• Berechnete Zu- und Abluftmengen.
• Darstellung der Betriebsstufen.
• Zuluft- und Druckkonzept.
• Kanalführung mit Reinigungsöffnungen.
• Brandschutztechnisch abgestimmte Durchdringungen.
• Schall- und Fortluftbetrachtung.
• Zugänglichkeit von Abscheidern und Ventilatoren.
• Mess- und Inbetriebnahmekonzept.
• Wartungs- und Reinigungsgrundlage.

Für Betreiber ist die Schnittstellenkompetenz entscheidend. Eine Haube kann nicht abschließend geplant werden, bevor Geräteposition und Produktionsablauf feststehen. Der Kanalweg kann nicht festgelegt werden, ohne Brandschutz und Reinigung zu berücksichtigen. Die Zuluft darf wiederum nicht unabhängig vom Gastraum und den Druckverhältnissen ausgelegt werden.

STEUER plant und fertigt Großküchen individuell und verbindet diese Leistung mit Lüftungs-, Kälte-, Montage- und Servicekompetenz. Dadurch können relevante technische Bereiche innerhalb eines gemeinsamen Konzepts abgestimmt werden.

Umsetzung mit STEUER: vom Bestand bis zur Inbetriebnahme

Phase 1: Vor-Ort-Aufnahme

Zu Beginn werden Räume, Geräte, Betriebsabläufe und vorhandene Anlagen aufgenommen. Bei einem Bestandsobjekt gehören dazu auch Schächte, Deckenhöhen, Dachzugänge, Elektroanschlüsse und mögliche Montagewege.

Bestehende Luftmengen sollten gemessen werden, wenn die Anlage weiterverwendet oder erweitert werden soll. Nur anhand der Ventilatorbezeichnung lässt sich ihr tatsächlicher Zustand nicht beurteilen.

Phase 2: Nutzungs- und Kapazitätsklärung

Gemeinsam mit dem Betreiber wird festgelegt, welche Leistungen die Küche heute und künftig erbringen muss. Die geplante Spitzenstunde ist häufig aussagekräftiger als die Tagesmenge.

Zu klären sind unter anderem:

• Produktionsmengen.
• Speisenangebot.
• Personalbesetzung.
• Schicht- und Reinigungszeiten.
• Frontcooking oder offene Ausgabe.
• Saisonale Lasten.
• Reserven für spätere Geräte.

Phase 3: Konzept und technische Auslegung

STEUER entwickelt die Geräteaufstellung und das Lüftungskonzept aufeinander abgestimmt. In dieser Phase werden Hauben, Luftmengen, Zuluft, Kanalquerschnitte und Wartungsflächen festgelegt.

Je früher diese Planung erfolgt, desto besser lassen sich unnötige Kanalbögen, Konflikte mit anderen Installationen und schlecht zugängliche Komponenten vermeiden.

Phase 4: Koordination der Schnittstellen

Die Küchenabluft berührt Dach, Fassade, Elektroversorgung, Steuerung, Brandschutz und gegebenenfalls Gasinstallation. Diese Schnittstellen werden in der Ausführungsplanung zusammengeführt.

Besondere Aufmerksamkeit benötigen:

• Durchbrüche und Schächte.
• Dachlasten und Befestigungen.
• Kondensat- und Reinigungsabläufe.
• Elektrische Verriegelungen.
• Steuerung unterschiedlicher Betriebsstufen.
• Zugänge für Wartung und Reinigung.

Phase 5: Fertigung und Montage

Bei der Montage müssen geplante Revisionsstellen frei bleiben. Nachträgliche Verkleidungen dürfen den Zugang nicht versperren.

Im Bestand ist außerdem zu planen, wann einzelne Küchenbereiche außer Betrieb gehen können. Eine abschnittsweise Umsetzung kann sinnvoll sein, wenn Restaurant, Hotel oder Versorgungseinrichtung weiterarbeiten muss.

Phase 6: Inbetriebnahme und Einregulierung

Nach der Montage werden die Luftmengen gemessen, Betriebsstufen eingestellt und Funktionen geprüft. Abweichungen zwischen Planung und Realität müssen vor der Übergabe korrigiert werden.

Die Prüfung sollte unter repräsentativer Last erfolgen. Nur so wird erkennbar, ob Wrasen beim Braten, Frittieren oder Öffnen von Gerätetüren sicher erfasst wird.

Phase 7: Einweisung und Dokumentation

Das Betriebspersonal benötigt klare Informationen zu:

• Einschaltreihenfolge.
• Betriebsstufen.
• Reinigung der Abscheider.
• Sichtkontrollen.
• Störmeldungen.
• Verhalten bei ungewöhnlichen Geräuschen oder Gerüchen.
• Dokumentation der Reinigung.
• Ansprechpartnern für Wartung und Service.

Eine gute Anlage kann nur funktionieren, wenn sie korrekt betrieben wird.

Phase 8: Wartung und Anpassung

Speisekarten, Geräte und Betriebszeiten verändern sich. Deshalb sollte regelmäßig geprüft werden, ob die ursprüngliche Auslegung noch zum Betrieb passt.

STEUER begleitet Anlagen auch nach der Inbetriebnahme mit Wartung, technischer Prüfung und Service. Dadurch können Veränderungen früh erkannt und geplante Reinigungs- oder Instandhaltungsmaßnahmen abgestimmt werden.

Typische Planungsfehler und wie sie vermieden werden

Fehler 1: Luftmenge nur nach Raumgröße bestimmen

Problem: Die Raumfläche sagt wenig über die Quellenlast aus. Eine kleine Grillküche kann mehr Abluft benötigen als eine deutlich größere Vorbereitungsküche.

Lösung: Geräte, Garverfahren, Betriebsdauer, Gleichzeitigkeit und Erfassungsform als Berechnungsgrundlage verwenden.

Fehler 2: Haube zu klein oder zu hoch anordnen

Problem: Der Wrasen breitet sich aus, bevor er den Erfassungsbereich erreicht.

Lösung: Montagehöhe, umlaufenden Überstand und Türöffnungsbereiche gemeinsam festlegen. Gestalterische Anforderungen früh in die technische Planung einbringen.

Fehler 3: Zuluft direkt auf den Kochblock richten

Problem: Der schnelle Luftstrahl lenkt den Thermikstrom an der Haube vorbei.

Lösung: Zuluft großflächig und strömungsarm einbringen. Position und Austrittsgeschwindigkeit anhand der späteren Raumströmung beurteilen.

Fehler 4: Fettlast nur über die Gerätebezeichnung bewerten

Problem: Betriebszeit, Speisen und Durchsatz bleiben unberücksichtigt.

Lösung: Reale Nutzungsszenarien aufnehmen und auch Saison- oder Veranstaltungsspitzen berücksichtigen.

Fehler 5: Revisionsöffnungen erst auf der Baustelle festlegen

Problem: Bögen, Ventilatoren oder Kanalabschnitte bleiben später unerreichbar.

Lösung: Reinigungsweg im Plan darstellen und Zugang nach Einbau von Decken, Möbeln und anderen Installationen erneut prüfen.

Fehler 6: Die Fortluftöffnung nur nach dem kürzesten Weg auswählen

Problem: Geruch oder Geräusch gelangt zu Fenstern, Terrassen oder Außenluftansaugungen.

Lösung: Gebäudeumgebung, Wind, Nachbarn, Dachaufbauten und Ansaugöffnungen bereits in der Konzeptphase aufnehmen.

Fehler 7: Zu hohe Luftgeschwindigkeiten akzeptieren

Problem: Kleine Kanäle erscheinen platzsparend, erhöhen aber Druckverlust und Geräusch.

Lösung: Platz für ausreichend große Querschnitte früh reservieren und unnötige Richtungsänderungen vermeiden.

Fehler 8: Neue Geräte ohne Lüftungsprüfung ergänzen

Problem: Die bestehende Anlage war nur für den ursprünglichen Kochblock ausgelegt.

Lösung: Vor jeder wesentlichen Geräteänderung Erfassung, Luftmenge, Zuluft, elektrische Leistung und Brandschutzschnittstellen neu bewerten.

Fehler 9: Automatische Regelung ohne realen Lasttest einstellen

Problem: Sensoren oder Zeitprogramme reagieren zu spät auf eine plötzlich hohe Last.

Lösung: Alle Betriebsstufen unter realistischen Bedingungen testen und Mindestluftmengen dokumentieren.

Fehler 10: Reinigung ausschließlich auf sichtbare Filter begrenzen

Problem: Hinter den Abscheidern und im Kanal können sich trotzdem Ablagerungen bilden.

Lösung: Die gesamte Abluftstrecke regelmäßig kontrollieren und belastungsabhängige Reinigungsmaßnahmen dokumentieren.

Betriebskontrolle: Woran Sie nach der Inbetriebnahme Probleme erkennen

Eine Anlage sollte nicht erst geprüft werden, wenn Beschwerden auftreten. Kleine Veränderungen lassen sich häufig im täglichen Betrieb erkennen.

Achten Sie insbesondere auf:

• Wrasen, der über Haubenkanten austritt.
• Neue Fettspuren an Leuchten oder Decken.
• Veränderte Ventilator- oder Strömungsgeräusche.
• Stärkere Zugluft an Türen.
• Gerüche in bisher unbelasteten Bereichen.
• Kondensat an Kanälen oder Hauben.
• Ungewöhnlich schnelle Verschmutzung der Abscheider.
• Fehlende oder beschädigte Abscheiderelemente.
• Störmeldungen der Regelung.
• Schwergängige oder nicht mehr zugängliche Revisionsöffnungen.

Ein schleichender Leistungsabfall wird oft durch verschmutzte Abscheider, veränderte Klappenstellungen, defekte Antriebe oder nachträgliche Umbauten verursacht. Auch eine neue Tür, eine zusätzliche Gastraumlüftung oder ein leistungsstärkeres Gerät kann die Druckverhältnisse verändern.

Nach wesentlichen Änderungen ist deshalb eine erneute Funktions- und Luftmengenprüfung sinnvoll.

FAQ zur Küchenabluft

Ist ein größerer Abluftventilator immer die sicherere Lösung?

Nein. Ein größerer Ventilator kann eine ungeeignete Haube oder störende Zuluft nicht ausgleichen. Zu hohe Luftmengen verursachen außerdem Zugluft, Geräusche, Unterdruck und zusätzliche Heiz- oder Kühlenergie. Zuerst sollten Geräte, Thermikstrom, Haubenüberstand und Zuluftführung geprüft werden. Danach wird die erforderliche Luftmenge berechnet. Ziel ist nicht die maximale Leistung, sondern eine stabile Erfassung in allen relevanten Betriebszuständen.

Woran erkenne ich eine zu hohe Fettbelastung der Abluftanlage?

Hinweise sind schnell verschmutzende Abscheider, klebrige Ablagerungen hinter der Haube, Fettspuren an Revisionsöffnungen und ein steigender Druckverlust. Auch veränderte Geräusche oder eine nachlassende Wrasenerfassung können auf Verschmutzung hinweisen. Die Bewertung sollte nicht nur den sichtbaren Filter betreffen. Haubeninnenraum, Abluftstutzen, Kanäle, Ventilator und mögliche Nachbehandlungseinrichtungen müssen in die Kontrolle einbezogen werden.

Kann bei Küchenabluft Wärmerückgewinnung eingesetzt werden?

Grundsätzlich kann die Wärme der Abluft genutzt werden. Die belastete Küchenabluft darf jedoch nicht einfach als Zuluft zurückgeführt werden. Das System muss Fett, Feuchtigkeit und Gerüche sicher berücksichtigen und die Luftströme geeignet trennen. Wichtig sind Schutz und Reinigbarkeit der Übertragungsflächen, Kondensatmanagement sowie ein sinnvoller Bypass- und Störungsbetrieb. Ob sich eine Lösung eignet, hängt von Betriebszeiten, Luftmengen, Fettlast und dem verfügbaren Wartungszugang ab.

Wann muss eine bestehende Küchenabluft neu geprüft werden?

Eine neue Prüfung ist sinnvoll, wenn Geräte, Speisenangebot, Betriebszeiten, Raumaufteilung oder Gastraumlüftung verändert werden. Das gilt auch nach einem Umbau der Haube, dem Versetzen von Zuluftdurchlässen oder wiederkehrenden Geruchs- und Hitzeproblemen. Selbst wenn der Ventilator unverändert bleibt, kann sich das Gesamtsystem deutlich anders verhalten. Bei der Prüfung sollten Luftmengen, Druckverhältnisse, Wrasenerfassung, Reinigungszustand und Regelungsfunktionen gemeinsam betrachtet werden.

Welche Angaben benötigt STEUER für eine erste Einschätzung?

Hilfreich sind ein Grundriss, eine vollständige Geräteliste, Betriebszeiten, Produktionsmengen und Fotos der vorhandenen Räume. Bei Bestandsanlagen sollten außerdem bekannte Luftmengen, Kanalpläne, Wartungsunterlagen und bisherige Beschwerden vorliegen. Für offene Küchen sind Menü, Frontcooking-Geräte, Gästewege und Gastraumlüftung wichtig. Auf dieser Grundlage kann STEUER den Vor-Ort-Termin vorbereiten und erkennen, welche Messungen oder zusätzlichen Bestandsaufnahmen erforderlich sind.

Küchenabluft als Gesamtsystem planen

Eine zuverlässige Küchenabluft hängt nicht von einem einzelnen Bauteil ab. Luftmenge, Haube, Zuluft, Fettabscheidung, Kanalführung, Brandschutz, Schall und Reinigungszugang müssen als zusammenhängendes System geplant werden.

Die wichtigsten Entscheidungskriterien sind die realen Garverfahren, gleichzeitige Gerätenutzung, Spitzenlasten, Erfassungsgeometrie und langfristige Wartbarkeit. In offenen Küchen kommen Gästeverkehr, Geruch, Sichtlinien und Akustik hinzu. Regionale Bedingungen wie enge Bestandsgebäude in Hamburg, Saisonspitzen auf Sylt sowie Wind und Feuchtigkeit an der norddeutschen Küste verändern die praktische Umsetzung zusätzlich.

STEUER unterstützt Gastronomie, Hotellerie, Kantinen und Einrichtungen der Gemeinschaftsverpflegung bei Bestandsaufnahme, Planung, Auslegung, Montage, Einregulierung, Wartung und laufender Betreuung. So lässt sich die Küchenabluft nicht nur für den ersten Betriebstag, sondern für einen dauerhaft sicheren und gut zugänglichen Betrieb auslegen.
