Kühlaggregat für Kühlhaus: Leistung, Reserve und Servicezugang richtig wählen

Ein Kühlhaus ist für viele Restaurants, Hotels, Kantinen, Pflegeeinrichtungen, Caterer und Produktionsbetriebe ein zentraler Teil der Betriebsinfrastruktur. Fällt die Kühlung aus oder erreicht sie die geforderte Temperatur nicht mehr zuverlässig, sind nicht nur Waren gefährdet. Auch Produktionsabläufe, Speisenversorgung, Hygieneorganisation und Lieferfähigkeit können beeinträchtigt werden.

Das Kühlaggregat für Kühlhaus muss deshalb mehr leisten, als den Raum irgendwann auf die gewünschte Temperatur zu bringen. Es muss die Temperatur auch dann stabil halten, wenn warme Ware eingelagert wird, Türen häufig geöffnet werden, Mitarbeitende im Raum arbeiten oder hohe Außentemperaturen die Wärmeabgabe erschweren.

Eine zuverlässige Auslegung beginnt daher nicht mit der Frage nach einer bestimmten Gerätegröße. Sie beginnt mit einer systematischen Kühllastbetrachtung. Dabei werden alle Wärmeeinträge erfasst, die im realen Betrieb auftreten. Erst anschließend lassen sich Verdichterleistung, Verdampfer, Außengerät, Regelung, Abtauverfahren und mögliche Reserven sinnvoll festlegen.

Für Standorte in Husum, auf Sylt, in Hamburg, in Schleswig-Holstein und im übrigen Norddeutschland kommen weitere Anforderungen hinzu. Dazu gehören salzhaltige Luft, Wind, Feuchtigkeit, begrenzte Aufstellflächen, sensible Nachbarschaften, saisonale Belastungsspitzen und teilweise aufwendige Logistik. Diese Faktoren verändern nicht immer die rechnerische Grundlast, beeinflussen aber Konstruktion, Aufstellung, Korrosionsschutz und Servicekonzept erheblich.

Wer liefert und montiert ein Kühlaggregat für Kühlhaus in Gastronomie oder Industrie?

STEUER übernimmt die Planung und Umsetzung eines Kühlaggregats für Kühlhäuser in Gastronomie, Hotellerie, Gemeinschaftsverpflegung und Industrie. Dazu gehören die Bestandsaufnahme, Kühllastberechnung, Auswahl der Anlagenkomponenten, Montage, Regelung, Inbetriebnahme sowie die spätere Wartung. Der Vorteil liegt in der abgestimmten Betrachtung des gesamten Systems statt in der isolierten Auswahl einzelner Geräte.

Gerade bei einer Modernisierung müssen zahlreiche Schnittstellen geprüft werden. Ein neues Aggregat kann technisch leistungsfähig sein und dennoch nicht zum vorhandenen Verdampfer, Leitungssystem oder elektrischen Anschluss passen. Auch die bestehende Dämmung, Türsituation und Nutzung des Kühlraums beeinflussen das Ergebnis.

Bei einer Bestandsanlage prüft STEUER unter anderem:

• Den baulichen Zustand und die Dämmung des Kühlhauses.
• Den gewünschten Temperaturbereich und die zulässigen Temperaturschwankungen.
• Art, Menge und Eintrittstemperatur der eingelagerten Waren.
• Die Häufigkeit und Dauer der Türöffnungen.
• Vorhandene Rohrleitungen, Armaturen und elektrische Anschlüsse.
• Den Zustand des Verdampfers und der Kondensatableitung.
• Die Aufstellung und Belüftung des Außengeräts.
• Die Zugänglichkeit für Reinigung, Wartung und Reparatur.
• Die betrieblichen Folgen eines vollständigen oder teilweisen Ausfalls.

Bei Neubauten beginnt die Planung früher. Hier können Kühlzelle, Türen, Bodenaufbau, Leitungswege und Aufstellort von Beginn an aufeinander abgestimmt werden. Das erleichtert eine energieeffiziente Lösung und verhindert spätere Kompromisse.

Bei Projekten der Industrie-Kältetechnik reicht eine einfache Betrachtung des Raumvolumens ebenfalls nicht aus. Produktionsprozesse, Maschinenwärme, Schichtbetrieb, Chargenwechsel und definierte Abkühlzeiten können die Kühllast stärker bestimmen als die eigentliche Raumhülle. In solchen Fällen muss die Kältetechnik als Teil des Produktionsprozesses behandelt werden.

Warum steigen Stromkosten und Ausfallrisiken, wenn das Kühlaggregat nicht zur Last passt?

Ein falsch dimensioniertes Aggregat arbeitet außerhalb seines optimalen Betriebsbereichs. Ist die Leistung zu gering, läuft der Verdichter sehr lange oder nahezu durchgehend. Ist die Leistung deutlich zu groß, entstehen kurze Ein- und Ausschaltzyklen. Beides kann den Energiebedarf, den Verschleiß und die Temperaturabweichungen erhöhen.

Eine Unterdimensionierung zeigt sich häufig nicht sofort. Bei niedrigen Außentemperaturen und geringer Warenbewegung kann die Anlage zunächst ausreichend wirken. Probleme treten erst an warmen Tagen, während saisonaler Spitzen oder nach größeren Warenlieferungen auf.

Typische Folgen einer zu geringen Kälteleistung sind:

• Die Solltemperatur wird nur langsam oder nicht vollständig erreicht.
• Der Verdichter hat kaum Erholungszeiten.
• Nach Türöffnungen dauert die Temperaturrückführung zu lange.
• Abtauphasen führen zu stärkeren Temperaturanstiegen.
• Warme Ware kann nicht in der vorgesehenen Zeit heruntergekühlt werden.
• Bauteile werden dauerhaft hoch belastet.
• Kleine Verschlechterungen, etwa durch verschmutzte Wärmeübertrager, führen schneller zu Störungen.

Eine zu große Anlage ist jedoch nicht automatisch die sicherere Lösung. Pauschales Überdimensionieren ersetzt keine Lastberechnung. Wenn ein leistungsstarkes Aggregat die Raumtemperatur sehr schnell absenkt und anschließend sofort abschaltet, entstehen kurze Laufzeiten.

Solche kurzen Taktzyklen können die Zahl der Verdichterstarts erhöhen. Gleichzeitig bleibt weniger Zeit für einen stabilen Wärme- und Feuchteübergang am Verdampfer. Abhängig von Nutzung, Regelung und Temperaturbereich können dadurch stärkere Temperaturschwankungen oder ungünstige Feuchteverhältnisse entstehen.

Auch der Verdampfer in der Kältetechnik muss zur Leistung passen. Ein zu klein gewählter Verdampfer benötigt eine größere Temperaturdifferenz, um die erforderliche Wärme aufzunehmen. Das kann die Entfeuchtung verstärken, die Eisbildung beschleunigen und empfindliche Lebensmittel stärker austrocknen.

Ein sehr groß gewählter Verdampfer kann dagegen mehr Platz, Luftvolumen und Investitionsaufwand benötigen. Entscheidend ist nicht die größtmögliche Fläche, sondern eine Auslegung, die Temperaturdifferenz, Luftleistung, Warenart und Raumgeometrie sinnvoll verbindet.

Nicht jede Reserve ist eine Leistungsreserve

Der Begriff Reserve wird in der Planung häufig zu ungenau verwendet. Dahinter können unterschiedliche Anforderungen stehen:

• Eine Lastreserve berücksichtigt rechnerische Unsicherheiten oder klar definierte Spitzen.
• Eine Wiederanlaufreserve hilft, die Raumtemperatur nach einer Abtauung oder längeren Türöffnung zügig zu stabilisieren.
• Eine Erweiterungsreserve berücksichtigt bereits geplante zusätzliche Kühlstellen oder höhere Warenmengen.
• Eine Redundanzreserve hält einen Teil der Kälteleistung verfügbar, wenn eine Komponente ausfällt.
• Eine Betriebsreserve ermöglicht Wartungsarbeiten, ohne dass die gesamte Kühlung stillsteht.

Diese Anforderungen sollten getrennt bewertet werden. Ein einziges übergroßes Aggregat bietet beispielsweise noch keine echte Redundanz. Fällt der zentrale Verdichter oder ein gemeinsames Bauteil aus, steht möglicherweise trotz hoher Nennleistung keine Kühlung mehr zur Verfügung.

Welche Komponenten gehören zu einem Kühlaggregat für Kühlhaus?

Im betrieblichen Sprachgebrauch wird mit Kühlaggregat häufig das außen oder in einem Technikraum aufgestellte Verflüssigungssatz bezeichnet. Für die Funktion des Kühlhauses ist jedoch der gesamte Kältekreislauf entscheidend.

Verdichter

Der Verdichter saugt das gasförmige Kältemittel auf niedrigem Druckniveau an und verdichtet es auf ein höheres Druck- und Temperaturniveau. Dadurch kann die aufgenommene Wärme anschließend an die Umgebung abgegeben werden.

Die Verdichterleistung hängt nicht nur von der Baugröße ab. Sie verändert sich mit der Verdampfungs- und Verflüssigungstemperatur. Ein Aggregat, das bei gemäßigten Bedingungen ausreichend leistet, kann bei hoher Außentemperatur oder einem niedrigeren Kühlraum-Sollwert deutlich weniger nutzbare Kälteleistung bereitstellen.

Verflüssiger beziehungsweise Außengerät

Im Verflüssiger gibt das Kältemittel die aus dem Kühlraum aufgenommene Wärme sowie die Verdichterantriebsenergie an die Umgebung ab. Bei luftgekühlten Systemen übernehmen Ventilatoren den Lufttransport durch den Wärmeübertrager.

Der Standort des Außengeräts ist deshalb ein wesentlicher Planungsfaktor. Erwärmte Abluft darf nicht unmittelbar wieder angesaugt werden. Ein enger Schacht, eine geschlossene Einhausung oder eine stark aufgeheizte Dachfläche kann die Wärmeabgabe verschlechtern.

Für die Aufstellung wichtig sind:

• Freier Zu- und Abluftweg.
• Ausreichender Abstand zu Wänden und anderen Geräten.
• Schutz vor Verschmutzung und mechanischer Beschädigung.
• Sicherer Zugang für Reinigung und Wartung.
• Tragfähige und schwingungsarme Befestigung.
• Berücksichtigung der Geräuschübertragung.
• Korrosionsgerechte Ausführung bei küstennahen Standorten.

Expansionsorgan

Das Expansionsorgan reduziert den Druck des flüssigen Kältemittels und dosiert den Kältemittelstrom zum Verdampfer. Eine passende Regelung ist notwendig, damit der Verdampfer ausreichend versorgt wird, ohne dass flüssiges Kältemittel unkontrolliert zum Verdichter zurückgelangt.

Das Expansionsorgan muss zum Kältemittel, zur Leistung, zum Temperaturbereich und zum Regelungskonzept passen. Eine isolierte Auswahl nach Anschlussgröße reicht nicht aus.

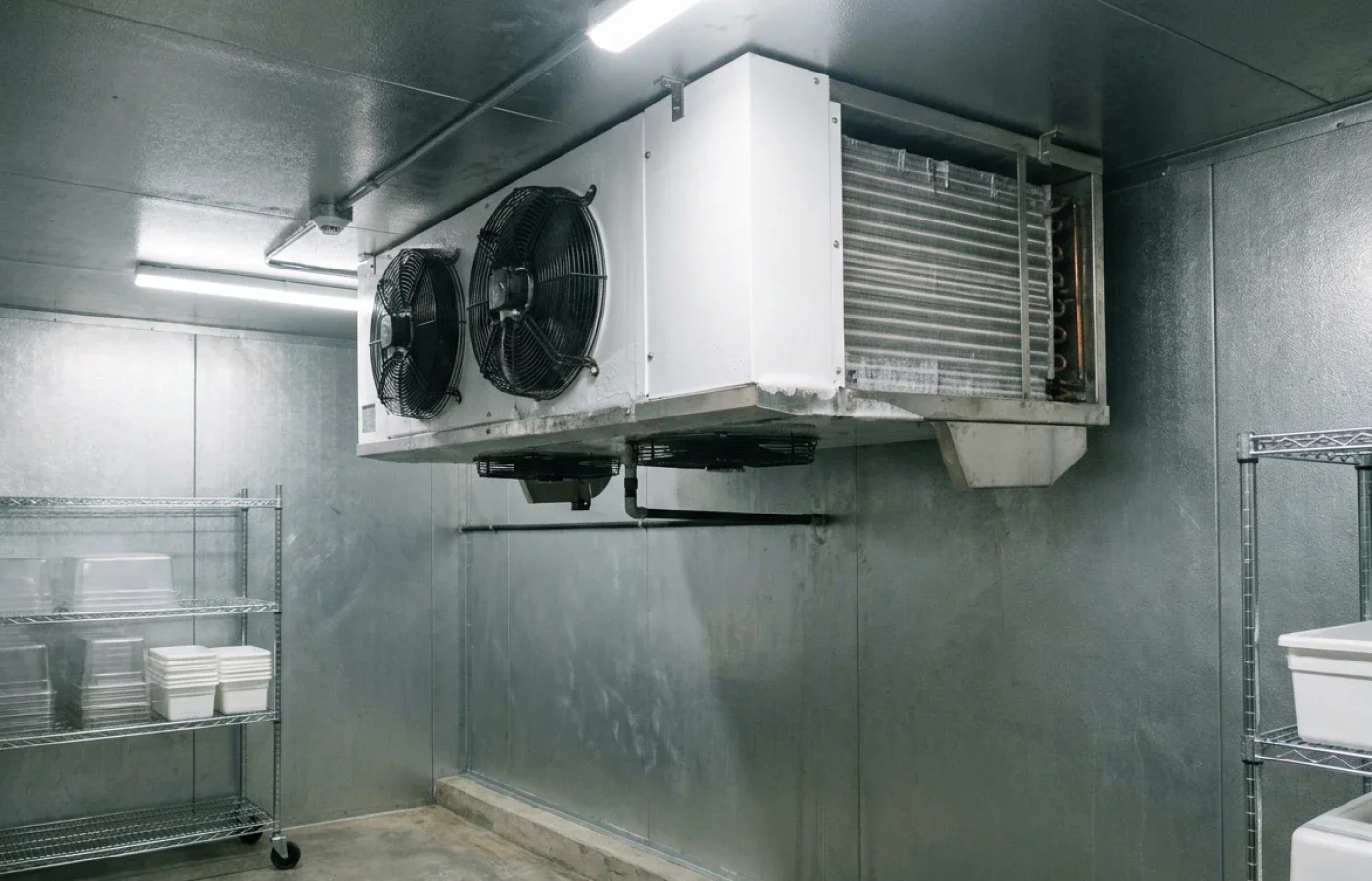

Verdampfer

Der Verdampfer nimmt die Wärme aus dem Kühlraum auf. Das Kältemittel verdampft dabei auf niedrigem Temperaturniveau. Ventilatoren führen die Raumluft über die Verdampferfläche und verteilen die gekühlte Luft anschließend wieder im Raum.

Bei der Auswahl eines Verdampfers für die Kältetechnik sind mehrere Kriterien relevant:

• Erforderliche Kälteleistung am tatsächlichen Betriebspunkt.
• Temperaturdifferenz zwischen Raumluft und Verdampfung.
• Luftmenge und Luftwurfweite.
• Raumhöhe und Anordnung der Regale.
• Empfindlichkeit der gelagerten Produkte.
• Zulässige Luftgeschwindigkeit im Aufenthalts- oder Arbeitsbereich.
• Abtauverfahren und erwartete Eisbildung.
• Reinigbarkeit und Zugänglichkeit.
• Kondensatableitung.
• Materialausführung für die jeweilige Umgebung.

Ein leistungsfähiger Verdampfer nützt wenig, wenn die Luft an Paletten oder hohen Regalen vorbeiströmt, ohne den gesamten Raum zu erfassen. Die Luftführung muss daher bereits bei der Raumplanung berücksichtigt werden.

Regelung und Sicherheitseinrichtungen

Die Regelung koordiniert Verdichter, Lüfter, Magnetventile, Abtauung und Temperaturüberwachung. In größeren Anlagen können mehrere Kühlstellen, unterschiedliche Sollwerte und zeitlich versetzte Abtauungen miteinander verbunden werden.

Eine gute Regelung verhindert unnötiges Takten und stellt sicher, dass der Verdampfer nach einer Abtauung erst dann wieder normal arbeitet, wenn die vorgesehenen Betriebsbedingungen erreicht sind.

Zum Regelungskonzept können gehören:

• Raum- und Verdampfertemperaturfühler.
• Hoch- und Niederdrucküberwachung.
• Verdichter- und Lüftersteuerung.
• Abtauzeit- oder bedarfsabhängige Abtausteuerung.
• Türkontakte.
• Alarmweiterleitung.
• Betriebsstunden- und Störmeldespeicherung.
• Überwachung mehrerer Kühlstellen.
• Priorisierung kritischer Bereiche.

Alarme sollten nicht nur technisch ausgelöst werden. Es muss auch festgelegt sein, wer eine Meldung erhält, wie sie bewertet wird und welche betrieblichen Maßnahmen folgen.

Wie berechne ich grob, welches Kühlaggregat für Kühlhaus mein Betrieb braucht?

Für eine belastbare Grobeinschätzung werden alle Wärmeeinträge addiert. Dazu zählen Wärme durch Wände, Decke und Boden, Luftaustausch beim Öffnen der Tür, einzulagernde Ware, Personen, Beleuchtung, Ventilatoren und Abtauung. Die tägliche Wärmemenge wird anschließend auf die geplante Verdichterlaufzeit verteilt und um nachvollziehbare Betriebs- oder Redundanzanforderungen ergänzt.

Eine Faustformel allein nach Kubikmetern kann höchstens eine erste Plausibilitätsprüfung liefern. Zwei gleich große Kühlhäuser können völlig unterschiedliche Leistungen benötigen. Ein selten geöffneter Lagerraum für bereits vorgekühlte Getränke stellt andere Anforderungen als ein Küchen-Kühlhaus mit laufender Warenbewegung und warmen Anlieferungen.

Schritt 1: Temperaturbereich festlegen

Zuerst muss geklärt werden, ob es sich um einen Normalkühlraum, einen Tiefkühlraum oder einen speziellen Prozessraum handelt. Relevant sind:

• Gewünschte Raumtemperatur.
• Zulässige Schwankungsbreite.
• Temperatur der Ware bei der Einlagerung.
• Erforderliche Abkühlzeit.
• Mögliche unterschiedliche Temperaturzonen.
• Anforderungen während Reinigung, Produktion oder Warenannahme.

Ein Kühlraum, der nur vorgekühlte Ware lagert, hat vor allem eine Lagerfunktion. Soll dort regelmäßig warme Ware heruntergekühlt werden, kommt eine erhebliche Produktlast hinzu.

Schritt 2: Raumhülle erfassen

Die Wärmeübertragung durch Wände, Decke, Boden und Türen lässt sich vereinfacht mit folgender Beziehung beschreiben:

Übertragungsleistung = U-Wert × Fläche × Temperaturdifferenz

Der U-Wert beschreibt die Wärmedurchlässigkeit des Bauteils. Die Temperaturdifferenz ergibt sich aus der Temperatur auf der warmen Seite und der gewünschten Temperatur im Kühlraum.

Für eine erste Bestandsaufnahme benötigen Sie:

• Innenmaße des Raums.
• Flächen von Wänden, Decke und Boden.
• Art und Dicke der Dämmung.
• Alter und Zustand der Paneele.
• Anzahl, Größe und Zustand der Türen.
• Angrenzende Räume und deren Temperaturen.
• Mögliche Wärmebrücken.
• Sonneneinstrahlung oder Dachlage.

Bei älteren Kühlzellen können beschädigte Fugen, feuchte Dämmung oder schlecht schließende Türen die reale Kühllast erhöhen. Die rechnerische Fläche allein bildet solche Schwachstellen nicht ab.

Schritt 3: Türöffnungen und Luftaustausch bewerten

Bei jeder Türöffnung gelangt wärmere und meist feuchtere Luft in den Kühlraum. Diese Luft muss gekühlt und teilweise entfeuchtet werden. Die dabei anfallende Feuchtigkeit kann sich am Verdampfer niederschlagen und vereisen.

Für die Luftlast entscheidend sind:

• Häufigkeit der Türöffnungen.
• Dauer jeder Öffnung.
• Türgröße.
• Temperatur und Feuchtigkeit des angrenzenden Bereichs.
• Personen- und Warenverkehr.
• Einsatz von Rollwagen oder Paletten.
• Vorhandensein eines Vorraums.
• Zustand von Türdichtungen und Schließmechanismen.

In einer stark frequentierten Restaurantküche ist die Türlast oft deutlich relevanter als in einem selten betretenen Vorratsraum. Auf Sylt oder in saisonal ausgelasteten Hotelbetrieben sollte nicht der ruhige Winterbetrieb, sondern der realistische Spitzenbetrieb betrachtet werden.

Mögliche Maßnahmen zur Begrenzung der Luftlast sind selbstschließende Türen, organisatorisch kurze Öffnungszeiten, passende Türgrößen, Streifenvorhänge oder Schleusenlösungen. Welche Maßnahme sinnvoll ist, hängt von Hygiene, Warenfluss und Nutzung ab.

Schritt 4: Warenlast bestimmen

Die Warenlast beschreibt die Wärme, die den eingelagerten Produkten entzogen werden muss. Vereinfacht gilt für die Abkühlung oberhalb des Gefrierpunkts:

Wärmemenge = Warenmasse × spezifische Wärmekapazität × Temperaturdifferenz

Wird diese Wärmemenge durch die zur Verfügung stehende Abkühlzeit geteilt, ergibt sich die erforderliche Leistung für den betrachteten Vorgang.

Für eine brauchbare Abschätzung müssen Sie wissen:

• Welche Produkte eingelagert werden.
• Welche Masse pro Tag oder Schicht in den Kühlraum gelangt.
• Mit welcher Temperatur die Ware ankommt.
• Welche Endtemperatur erreicht werden soll.
• In welchem Zeitraum die Abkühlung erfolgen muss.
• Ob Ware nur gelagert oder aktiv heruntergekühlt wird.
• Ob Verpackungen, Behälter oder Transportwagen mit abgekühlt werden.

Beim Gefrieren kommen weitere Wärmemengen hinzu. Neben der Abkühlung bis zum Gefrierbereich muss die für den Phasenwechsel notwendige Wärme berücksichtigt werden. Anschließend wird das gefrorene Produkt gegebenenfalls weiter auf Lagertemperatur abgekühlt.

Ein klassischer Planungsfehler besteht darin, die Anlage für die Lagerung auszulegen und sie später regelmäßig zur Schnellabkühlung größerer Warenmengen zu verwenden. Lagerkühlung und intensive Produktkühlung sind unterschiedliche Lastfälle.

Schritt 5: Interne Wärmequellen addieren

Auch im Kühlraum selbst entsteht Wärme. Dazu gehören:

• Beleuchtung.
• Verdampferlüfter.
• Personen.
• Flurförderzeuge oder andere elektrische Geräte.
• Pumpen und Motoren.
• Abtauheizungen.
• Leitungen oder Einbauten mit Wärmeeintrag.
• Produktionsprozesse.

Bei Personen ist nicht nur deren Anwesenheit relevant. Häufige Arbeitsgänge führen gleichzeitig zu längeren Türöffnungen und zusätzlichem Luftaustausch. Betriebsabläufe dürfen deshalb nicht doppelt übersehen werden: einmal als Personenlast und einmal als Türlast.

Schritt 6: Abtauung und Wiederanlauf berücksichtigen

Unterhalb bestimmter Oberflächentemperaturen gefriert die aus der Luft ausgeschiedene Feuchtigkeit am Verdampfer. Die Eisschicht verschlechtert mit der Zeit den Wärmeübergang und kann den Luftstrom behindern. Deshalb muss der Verdampfer regelmäßig abgetaut werden.

Je nach Temperaturbereich und Anlagenkonzept kommen unterschiedliche Verfahren infrage:

• Umluft- oder Stillstandsabtauung.
• Elektrische Abtauung.
• Heißgasabtauung.
• Abgestimmte Kombinationen mit Lüfterverzögerung und Tropfzeit.

Während der Abtauung steht die normale Kühlleistung des betroffenen Verdampfers zeitweise nicht zur Verfügung. Gleichzeitig gelangt ein Teil der Abtauwärme in den Raum. Die Anlage muss danach in der Lage sein, die Temperatur kontrolliert zu stabilisieren, ohne dauerhaft am Leistungslimit zu arbeiten.

Schritt 7: Verfügbare Verdichterlaufzeit festlegen

Ein Verdichter sollte nicht zwingend 24 Stunden täglich für die reine Lastabfuhr eingeplant werden. Zeitanteile für Abtauung, Regelpausen, Lastspitzen und betriebliche Reserve müssen berücksichtigt werden.

Eine vereinfachte Plausibilitätsbeziehung lautet:

Erforderliche Kälteleistung = tägliche Gesamtwärmemenge ÷ verfügbare Verdichterlaufzeit

Beträgt die tägliche Gesamtwärmemenge beispielsweise einen bestimmten Kilowattstundenwert, muss diese Energie innerhalb der tatsächlich verfügbaren Laufstunden abgeführt werden. Je kürzer die vorgesehene Laufzeit, desto höher ist die erforderliche Leistung.

Diese Rechnung liefert noch keine endgültige Geräteauswahl. Sie schafft aber eine nachvollziehbare Grundlage und zeigt, welche Lastanteile den größten Einfluss haben.

Schritt 8: Den ungünstigsten realistischen Betriebsfall prüfen

Die Auslegung sollte nicht nur auf Durchschnittswerten basieren. Wichtig ist ein realistischer Auslegungspunkt, etwa:

• Hohe Außentemperatur.
• Voll belegter Kühlraum.
• Größere Warenanlieferung.
• Häufige Türöffnungen.
• Gleichzeitige Nutzung weiterer Kühlstellen.
• Abtauung eines Verdampfers.
• Vorübergehend verschmutzte Wärmeübertrager.
• Saisonale Spitzenbelegung.

Dabei geht es nicht darum, jede theoretisch denkbare Extremsituation mit maximaler Technik abzudecken. Die Lastfälle sollten nach Eintrittswahrscheinlichkeit, Dauer und betrieblichen Folgen bewertet werden.

Wie werden Kälteleistung, Verdampfer, Außengerät und Regelung aufeinander abgestimmt?

Alle Komponenten müssen am gleichen Betriebspunkt bewertet werden. Die Nennleistung eines Verdichters oder Verdampfers allein ist nicht aussagekräftig. Verdampfungstemperatur, Außentemperatur, Temperaturdifferenz, Kältemittel, Leitungslängen, Abtauung und Regelstrategie beeinflussen, welche Leistung im realen Betrieb tatsächlich zur Verfügung steht.

Kälteleistung am tatsächlichen Betriebspunkt

Kältegeräte werden für bestimmte Bedingungen ausgewiesen. Verändert sich die Verdampfungstemperatur oder steigt die Temperatur am Verflüssiger, verändert sich auch die verfügbare Leistung.

Für den Abgleich müssen deshalb dieselben Randbedingungen gelten:

• Gewünschte Raumtemperatur.
• Geplante Verdampfungstemperatur.
• Erwartete Verflüssigungs- beziehungsweise Umgebungstemperatur.
• Eingesetztes Kältemittel.
• Überhitzung und Unterkühlung im Auslegungskonzept.
• Druckverluste in Rohrleitungen und Armaturen.
• Betriebsweise bei Voll- und Teillast.

Ein Aggregat sollte daher nicht nur nach einer großen Leistungszahl im Datenblatt ausgewählt werden. Entscheidend ist die nutzbare Leistung am projektspezifischen Auslegungspunkt.

Temperaturdifferenz am Verdampfer

Die Differenz zwischen Raumtemperatur und Verdampfungstemperatur beeinflusst Größe, Feuchteverhalten und Luftqualität im Kühlraum. Eine große Differenz ermöglicht eine kompaktere Verdampferfläche, kann jedoch zu stärkerer Entfeuchtung und Eisbildung führen.

Eine kleinere Temperaturdifferenz benötigt meist eine größere Wärmeübertragerfläche. Sie kann bei empfindlichen Waren vorteilhaft sein, weil die Luft weniger stark abgekühlt und entfeuchtet wird.

Die passende Differenz hängt ab von:

• Art der gelagerten Produkte.
• Gewünschter Luftfeuchte.
• Verpackungsgrad der Ware.
• Raumtemperatur.
• Luftwechsel.
• Abtauverfahren.
• Verfügbarer Einbaufläche.
• Hygiene- und Reinigungsanforderungen.

Luftleistung und Luftwurf

Der Verdampfer muss die gekühlte Luft in alle relevanten Raumbereiche transportieren. Ist die Luftwurfweite zu gering, entstehen warme Zonen. Ist die Luftgeschwindigkeit zu hoch, können Produkte austrocknen oder Mitarbeitende den Luftstrom als unangenehm empfinden.

Regale, Paletten, Deckenbalken und Leuchten dürfen den Luftweg nicht unnötig blockieren. Die spätere Möblierung gehört deshalb bereits in die Kälteplanung.

Eine ungünstige Warenstapelung kann selbst eine korrekt dimensionierte Anlage beeinträchtigen. Werden Ansaug- oder Ausblasbereiche zugestellt, sinkt der Luftdurchsatz und der Verdampfer kann schneller vereisen.

Außengerät und Wärmeabgabe

Das Außengerät muss die gesamte Kälteleistung zuzüglich der Verdichterantriebsleistung an die Umgebung abgeben. Die abzuführende Wärme ist daher größer als die reine Kühlleistung im Raum.

Bei hohen Umgebungstemperaturen steigt die Belastung des Systems. Die Regelung kann höhere Drücke erfassen, der Energiebedarf kann zunehmen und die verfügbare Kälteleistung kann sinken. Der Auslegungspunkt darf deshalb nicht nur am Jahresmittel orientiert werden.

In Hamburg sind Dachaufstellungen häufig durch begrenzte Flächen, aufgeheizte Dachoberflächen und sensible Nachbarschaften geprägt. In Husum und auf Sylt stehen dagegen Wind, Feuchte und salzhaltige Luft stärker im Vordergrund.

Rohrleitungen und Kältemittelverteilung

Rohrdurchmesser und Leitungsführung beeinflussen Druckverlust, Öltransport und Anlagenstabilität. Eine zu kleine Leitung erhöht den Druckverlust. Eine zu große Saugleitung kann bei geringer Last zu niedrigen Strömungsgeschwindigkeiten führen.

Bei mehreren Leistungsstufen muss die Leitungsplanung daher nicht nur für Volllast funktionieren. Sie muss auch bei Teillast einen sicheren Betrieb ermöglichen.

Weitere Planungsaspekte sind:

• Höhenunterschiede zwischen Verdampfer und Aggregat.
• Länge der Leitungswege.
• Notwendige Ölrückführung.
• Dämmung der Saugleitung.
• Schutz vor Kondensat und Feuchteeintritt.
• Zugängliche Verbindungsstellen.
• Berücksichtigung thermischer Ausdehnung.
• Saubere Durchführung durch Wände und Dächer.

Regelung im Teillastbetrieb

Die maximale Kühllast tritt meist nicht dauerhaft auf. Deshalb ist das Teillastverhalten für Energiebedarf, Temperaturstabilität und Lebensdauer besonders wichtig.

Je nach Anlagengröße können unterschiedliche Strategien eingesetzt werden:

• Ein- und Ausschalten einzelner Verdichter.
• Leistungsstufen.
• Drehzahlregelung geeigneter Komponenten.
• Anpassung der Verflüssigerlüfter.
• Regelung einzelner Kühlstellen.
• Zeitlich versetzte Abtauungen.
• Sollwertverschiebungen innerhalb zulässiger Grenzen.

Die Regelung darf nicht isoliert betrachtet werden. Sie muss zu Verdichter, Verdampfer, Expansionsorgan und Betriebsablauf passen.

Was ist besser: Zentrales Kühlaggregat für Kühlhaus oder getrennte Kühlstellen?

Eine zentrale Anlage ist sinnvoll, wenn mehrere Kühlstellen gemeinsam und flexibel versorgt werden sollen. Getrennte Aggregate können vorteilhaft sein, wenn eine klare technische Trennung, unabhängige Temperaturbereiche oder begrenzte Ausfallfolgen wichtig sind. Die Entscheidung hängt von Lastprofil, Leitungswegen, Redundanz, Platz, Wartung und zukünftiger Erweiterung ab.

Zentrale Lösung oder Verbundanlage

Bei einer zentralen Lösung versorgt ein gemeinsames System mehrere Verdampfer oder Kühlbereiche. Größere Anlagen können mehrere Verdichter kombinieren, die abhängig von der aktuellen Last zu- und abgeschaltet oder geregelt werden.

Mögliche Vorteile sind:

• Lastschwankungen verschiedener Kühlstellen können sich teilweise ausgleichen.
• Mehrere Leistungsstufen ermöglichen ein gutes Teillastverhalten.
• Wärmeabgabe und Wartung können an einem zentralen Ort gebündelt werden.
• Die Zahl einzelner Außengeräte kann reduziert werden.
• Erweiterte Überwachung und zentrale Alarmierung lassen sich integrieren.
• Eine Wärmenutzung kann technisch leichter gebündelt werden, sofern sie zum Gesamtkonzept passt.

Mögliche Grenzen sind:

• Planung und Regelung sind komplexer.
• Ein gemeinsamer Fehler kann mehrere Kühlstellen betreffen.
• Rohrleitungsnetz und Ölmanagement erfordern besondere Aufmerksamkeit.
• Der zentrale Technikbereich benötigt ausreichenden Platz und Lüftung.
• Wartungsarbeiten müssen mit dem laufenden Betrieb abgestimmt werden.
• Eine spätere Erweiterung ist nur möglich, wenn sie technisch vorbereitet wurde.

Eine zentrale Anlage kann eine gute Redundanz bieten, wenn mehrere Verdichter und getrennte Kreise sinnvoll angeordnet sind. Zentral bedeutet daher nicht automatisch ausfallkritisch. Ebenso bedeutet ein großer Einzelverdichter aber noch keine Redundanz.

Getrennte Aggregate

Bei getrennten Lösungen erhält jede Kühlstelle oder jede Gruppe ähnlicher Kühlstellen ein eigenes Aggregat.

Mögliche Vorteile sind:

• Eine Störung bleibt häufig auf einen Bereich begrenzt.
• Unterschiedliche Temperaturbereiche lassen sich klar trennen.
• Kleine Erweiterungen können abschnittsweise umgesetzt werden.
• Kurze Leitungswege sind bei passender Aufstellung möglich.
• Die technische Zuordnung ist für das Betriebspersonal leicht nachvollziehbar.

Mögliche Grenzen sind:

• Mehr Einzelgeräte benötigen mehr Aufstellfläche.
• Es entstehen zusätzliche Wartungs- und Verschleißpunkte.
• Die Zahl der Außengeräte und Geräuschquellen kann steigen.
• Gleichzeitig auftretende Lasten können nicht gemeinsam ausgeglichen werden.
• Zentrale Überwachung muss gesondert aufgebaut werden.
• Die Wärmeabgabe verteilt sich auf mehrere Standorte.

Welche Lösung passt zu welchem Betrieb?

Eine getrennte Lösung kann für einen kleineren Gastronomiebetrieb mit einem Kühlhaus und einem separaten Tiefkühlraum sinnvoll sein. Beide Temperaturbereiche bleiben technisch unabhängig. Fällt eine Anlage aus, ist nicht automatisch der gesamte Warenbestand betroffen.

Für ein Hotel, eine Klinik, eine Produktionsstätte oder eine größere Gemeinschaftsverpflegung mit mehreren Kühlräumen, Kühltheken und Vorbereitungskühlungen kann eine zentrale Anlage Vorteile bieten. Voraussetzung ist ein durchdachtes Redundanz- und Regelungskonzept.

Die Entscheidung sollte anhand konkreter Fragen erfolgen:

• Wie viele Kühlstellen werden versorgt?
• Welche Temperaturbereiche sind erforderlich?
• Treten die Spitzenlasten gleichzeitig auf?
• Welche Kühlbereiche sind besonders kritisch?
• Wie lange darf eine einzelne Kühlstelle ausfallen?
• Gibt es Platz für mehrere Außengeräte?
• Wie verlaufen die möglichen Rohrleitungen?
• Ist eine spätere Erweiterung geplant?
• Kann die Anlage während der Wartung teilweise weiterbetrieben werden?
• Welche Ersatzlager- oder Notfallmöglichkeiten bestehen?

Reserve richtig planen, ohne das Aggregat unnötig zu vergrößern

Eine sinnvolle Reserve entsteht aus konkreten Lastfällen, nicht aus einem pauschalen Aufschlag. Zunächst wird die normale Betriebslast berechnet. Anschließend werden nachvollziehbare Spitzen, Wiederanlaufbedingungen und Ausfallanforderungen bewertet.

Reserve für Warenanlieferung

Kommt die Ware zu unterschiedlichen Zeiten und Temperaturen an, muss die Auslegung den realen Anlieferprozess berücksichtigen. Dabei ist zu klären, ob die größte Tagesmenge auf einmal oder über mehrere Stunden verteilt eingelagert wird.

Eine hohe Warenlast kann durch organisatorische Maßnahmen reduziert werden. Dazu gehören vorgekühlte Anlieferung, zeitlich gestaffelte Einlagerung oder ein separater Bereich für die intensive Abkühlung.

Wichtig ist die Systemgrenze: Ein Lagerkühlhaus sollte nicht stillschweigend die Aufgabe eines Schnellkühlers übernehmen, wenn es dafür nicht ausgelegt wurde.

Reserve für Abtauung und Türbetrieb

Türöffnungen und Abtauungen treten im Normalbetrieb regelmäßig auf. Sie sind keine außergewöhnlichen Ereignisse, sondern Bestandteil der Grundauslegung.

Eine Reserve ist dann erforderlich, wenn mehrere ungünstige Vorgänge zusammenfallen können. Das kann beispielsweise eine Warenanlieferung während einer Abtauung bei hoher Außentemperatur sein.

Reserve für Verschmutzung und Alterung

Wärmeübertrager verlieren an Leistung, wenn sie verschmutzen oder der Luftdurchsatz eingeschränkt wird. Eine Anlage sollte nicht bereits im sauberen Neuzustand ohne Spielraum am Grenzpunkt arbeiten.

Diese Reserve ersetzt jedoch keine Wartung. Verschmutzung darf nicht als dauerhafter Auslegungszustand akzeptiert werden. Besser ist ein System, das zugänglich bleibt und regelmäßig gereinigt werden kann.

Reserve für zukünftige Erweiterungen

Eine Erweiterungsreserve ist nur sinnvoll, wenn der zukünftige Bedarf hinreichend konkret ist. Dazu gehören geplante zusätzliche Kühlräume, eine höhere Produktionsmenge oder eine Erweiterung der Speisenausgabe.

Eine sehr große ungenutzte Reserve kann im aktuellen Betrieb Nachteile verursachen. Gegebenenfalls ist ein modular erweiterbares Konzept geeigneter als ein von Beginn an deutlich überdimensioniertes Einzelaggregat.

Redundanz statt bloßer Überleistung

Für kritische Bereiche sollte geprüft werden, ob eine teilweise oder vollständige Redundanz erforderlich ist. Möglichkeiten sind:

• Zwei getrennte Kältekreise.
• Mehrere Verdichter in einer zentralen Anlage.
• Getrennte Versorgung besonders sensibler Kühlräume.
• Technische Umschaltmöglichkeiten.
• Reservierter Platz und vorbereitete Anschlüsse.
• Definierte Ersatzlagerflächen.
• Alarmierung mit klarer Reaktionskette.

Die passende Lösung richtet sich nach den Folgen eines Ausfalls. Ein Getränke-Kühlraum in einem kleinen Betrieb kann anders bewertet werden als ein Kühlbereich für sensible Produkte in einer Klinik oder Lebensmittelproduktion.

Servicezugang als Bestandteil der Anlagenplanung

Wartbarkeit ist kein nachträgliches Komfortmerkmal. Sie beeinflusst Betriebssicherheit, Reinigungsqualität, Reparaturdauer und Lebensdauer. Ein Aggregat darf deshalb nicht nur dort stehen, wo bei der Montage noch Platz vorhanden ist.

Techniker müssen Bauteile prüfen, Messungen durchführen und Komponenten austauschen können. Dazu braucht es ausreichend Arbeitsraum, eine sichere Erreichbarkeit und geeignete Zugangswege.

Zugang zum Außengerät

Bei einer Dachaufstellung muss der Zugang dauerhaft möglich sein. Provisorische Leitern oder nur schwer erreichbare Dachbereiche erschweren regelmäßige Wartungsarbeiten und Störungseinsätze.

Zu prüfen sind insbesondere:

• Sicherer Zugang zum Aufstellort.
• Genügend Bewegungsfläche vor Wartungsseiten.
• Erreichbarkeit von Verdichter, Ventilatoren und Schalteinrichtungen.
• Möglichkeit zum Austausch größerer Komponenten.
• Beleuchtung des Arbeitsbereichs.
• Schutz vor Absturz, Nässe und starken Windlasten.
• Ableitung von Wasser und Schmelzwasser.
• Geräusch- und Schwingungsentkopplung.

Zugang zum Verdampfer

Der Verdampfer muss gereinigt und kontrolliert werden können. Auffangwanne, Ablauf, Ventilatoren und Wärmeübertrager sollten erreichbar sein, ohne dass umfangreiche Einbauten demontiert werden müssen.

Über hohen Regalen montierte Verdampfer können im Alltag praktisch wirken, erschweren aber möglicherweise die Wartung. Auch die Frage, ob Waren vor jedem Serviceeinsatz vollständig umgelagert werden müssen, sollte früh geklärt werden.

Ein guter Servicezugang verkürzt Störungszeiten, weil Fehler schneller lokalisiert und Bauteile leichter erreicht werden können.

Kondensat- und Tauwasserleitung

Verstopfte, falsch geführte oder unzureichend geschützte Abläufe können zu Wasser- und Eisbildung führen. Bei niedrigen Temperaturen muss geprüft werden, ob die Leitung gegen Einfrieren geschützt werden muss.

Die Leitung sollte ein nachvollziehbares Gefälle besitzen, reinigbar bleiben und so geführt werden, dass keine hygienischen oder baulichen Probleme entstehen.

Schaltschrank und Regelung

Schaltschränke und Bedienelemente müssen trocken, zugänglich und eindeutig beschriftet sein. Das Betriebspersonal sollte grundlegende Zustände erkennen können, ohne sicherheitsrelevante Einstellungen unbeabsichtigt zu verändern.

Eine übersichtliche Dokumentation erleichtert die Wartung und verhindert, dass bei einer Störung zunächst Leitungen und Zuständigkeiten rekonstruiert werden müssen.

Von der Bestandsaufnahme bis zur Inbetriebnahme

Eine zuverlässige Kühlanlage entsteht durch einen geordneten Planungs- und Umsetzungsprozess. STEUER kann dabei die Kältetechnik mit angrenzenden Bereichen wie Großküchentechnik, Lüftung, Klima und Edelstahlfertigung koordinieren.

1. Betriebsanforderungen aufnehmen

Zu Beginn werden Nutzung, Warenströme, Temperaturbereiche und Betriebszeiten erfasst. Dabei geht es nicht nur um technische Daten, sondern um den tatsächlichen Alltag.

Wichtige Fragen sind:

• Welche Waren werden gelagert?
• Welche Mengen werden täglich bewegt?
• Wann treten Belastungsspitzen auf?
• Wie häufig wird der Raum betreten?
• Wie kritisch ist ein Ausfall?
• Welche Erweiterungen sind geplant?
• Welche Wartungsfenster stehen zur Verfügung?
• Kann der Betrieb während der Montage unterbrochen werden?

2. Kühlraum und Bestand prüfen

Anschließend werden Raumhülle, Türen, Verdampfer, Leitungen, Außengerät und Elektroversorgung geprüft. Bei Modernisierungen ist zu entscheiden, welche Komponenten technisch weiterverwendet werden können.

Die bloße Funktionsfähigkeit einer alten Komponente reicht nicht aus. Sie muss auch zur geplanten Leistung, zum Kältemittelkonzept und zur neuen Regelung passen.

3. Kühllast und Lastfälle berechnen

Die Lastberechnung wird in einzelne Bestandteile gegliedert. Dadurch wird sichtbar, ob die Hauptlast beispielsweise aus der Raumhülle, aus Türöffnungen oder aus warm eingebrachter Ware stammt.

Diese Transparenz ist wichtig, weil sich manche Belastungen baulich oder organisatorisch reduzieren lassen. Eine bessere Türorganisation kann in einem stark frequentierten Kühlraum wirkungsvoller sein als zusätzliche Verdichterleistung.

4. Anlagenkonzept auswählen

Auf Basis der Lastfälle wird entschieden, ob ein Einzelaggregat, mehrere getrennte Einheiten oder eine zentrale Anlage geeignet ist. Gleichzeitig werden Verdampfer, Abtauung, Rohrnetz, Regelung und Sicherheitsfunktionen festgelegt.

Bei kritischen Betrieben wird die Frage der Redundanz nicht erst nach der Geräteauswahl behandelt. Sie gehört in das grundlegende Anlagenkonzept.

5. Aufstellorte und Leitungswege planen

Außengerät und Verdampfer müssen nicht nur räumlich passen. Luftführung, Schall, Kondensat, Korrosion, Leitungslänge und Servicezugang sind ebenfalls zu prüfen.

In Bestandsgebäuden in Hamburg können enge Schächte, kleine Innenhöfe oder denkmalgeprägte Fassaden die Aufstellung erschweren. In Küstenregionen stehen dagegen Schutz vor salzhaltiger Luft, Wind und Feuchtigkeit stärker im Mittelpunkt.

6. Montage vorbereiten

Vor der Montage werden Betriebsunterbrechungen, Warenumlagerung, Zugangswege und Schnittstellen mit anderen Gewerken abgestimmt. Bei laufender Gastronomie oder Gemeinschaftsverpflegung kann eine abschnittsweise Umsetzung notwendig sein.

Eine klare Montageplanung reduziert Risiken, weil Anlieferung, Demontage, Rohrleitungsarbeiten, Elektroanschluss und Inbetriebnahme zeitlich aufeinander abgestimmt werden.

7. Anlage in Betrieb nehmen

Bei der Inbetriebnahme wird nicht nur geprüft, ob das Kühlhaus kalt wird. Kontrolliert werden unter anderem:

• Dichtheit und Anlagenzustand.
• Betriebsdrücke und Temperaturen.
• Überhitzung und Kältemittelversorgung.
• Verdichter- und Lüfterfunktion.
• Luftverteilung im Kühlraum.
• Abtauablauf.
• Kondensatableitung.
• Schaltpunkte und Alarmgrenzen.
• Verhalten bei Teil- und Spitzenlast.
• Dokumentation und Einweisung.

Die Einweisung sollte erklären, welche Anzeigen für das Betriebspersonal relevant sind und bei welchen Meldungen reagiert werden muss.

8. Wartung und Betriebsbeobachtung organisieren

Nach der Inbetriebnahme zeigt sich, ob die angenommenen Lastprofile mit dem realen Betrieb übereinstimmen. Betriebsstunden, Temperaturverläufe, Abtauhäufigkeit und Störmeldungen liefern wertvolle Hinweise.

Wartung umfasst mehr als eine Sichtprüfung. Je nach Anlage gehören die Kontrolle von Wärmeübertragern, Lüftern, Kondensatabläufen, elektrischen Verbindungen, Fühlern, Regelparametern und sicherheitsrelevanten Bauteilen dazu.

Regionale Anforderungen in Husum, auf Sylt und in Hamburg

Norddeutsche Standorte stellen unterschiedliche Anforderungen an ein Kühlaggregat für Kühlhaus. Eine regionale Planung darf sich deshalb nicht auf die Entfernung zum Einsatzort beschränken.

Husum und die Westküste

In Husum und an der Westküste sind Wind, Feuchtigkeit und salzhaltige Luft wichtige Faktoren für außen aufgestellte Komponenten. Befestigungen, Gehäuse, Wärmeübertrager und elektrische Bauteile müssen zur Umgebung passen.

Der Aufstellort sollte geschützt, aber gut belüftet sein. Eine vollständig geschlossene Einhausung kann die Wärmeabgabe verschlechtern. Sinnvoller ist eine konstruktive Lösung, die Wind- und Wetterschutz mit freier Luftführung verbindet.

Kurze Servicewege sind besonders wichtig, wenn Kühlung für Gastronomie, Pflegeeinrichtungen oder Lebensmittelverarbeitung betriebsentscheidend ist. Ein gut zugänglicher Standort erleichtert sowohl die regelmäßige Wartung als auch kurzfristige Reparaturen.

Sylt

Auf Sylt treffen Saisonspitzen und Insellogistik auf ein anspruchsvolles Küstenklima. Restaurants und Hotels können innerhalb kurzer Zeit von geringer auf sehr hohe Auslastung wechseln.

Die Anlage sollte deshalb nicht anhand eines ruhigen Durchschnittstags ausgelegt werden. Warenumschlag, Türöffnungen, Belegung und Küchenleistung während der Hauptsaison müssen in die Lastbetrachtung einfließen.

Salzhaltige Luft kann ungeschützte Komponenten stärker beanspruchen. Wärmeübertrager müssen regelmäßig kontrolliert und gereinigt werden. Auch die Verfügbarkeit wichtiger Ersatzteile sollte im Servicekonzept berücksichtigt werden.

Ein gut geplanter Wartungszugang ist auf der Insel besonders wertvoll. Jede vermeidbare Verzögerung bei Diagnose oder Bauteiltausch kann den betrieblichen Aufwand erhöhen.

Hamburg

In Hamburg stehen häufig Bestandsgebäude, enge Flächen und geräuschsensible Umgebungen im Vordergrund. Außengeräte können nicht beliebig im Innenhof, an der Fassade oder auf dem Dach platziert werden.

Für urbane Standorte sind entscheidend:

• Ausreichende Luftführung trotz enger Bebauung.
• Vermeidung von thermischen Kurzschlüssen.
• Schwingungsentkopplung.
• Sinnvolle Schallbetrachtung.
• Sichere Dach- und Technikraumzugänge.
• Koordination mit Lüftungs- und Küchenanlagen.
• Tragfähige Leitungswege durch den Bestand.
• Montageplanung bei laufendem Betrieb.

In größeren Hotels, Kliniken oder Kantinen kann zusätzlich eine zentrale Anlagenstruktur sinnvoll sein. Dabei müssen Wartung und mögliche Ausfälle so organisiert werden, dass kritische Kühlbereiche weiter versorgt werden.

Schleswig-Holstein und Norddeutschland

Im übrigen Schleswig-Holstein treffen städtische Betriebe, ländliche Gasthöfe, öffentliche Einrichtungen, Produktionsstandorte und Ferienbetriebe auf sehr unterschiedliche Bedingungen.

Längere Entfernungen und wechselnde Standorte machen ein robustes Servicekonzept notwendig. Anlagen sollten so dokumentiert und zugänglich sein, dass Wartung und Fehlersuche strukturiert erfolgen können.

Auch bei vergleichsweise gemäßigtem norddeutschem Klima darf die Auslegung nicht auf niedrige Jahresmitteltemperaturen reduziert werden. Heiße Sommertage, aufgeheizte Dächer und geschützte Innenhöfe können hohe Verflüssigungsbedingungen verursachen.

Typische Planungsfehler und wie sie vermieden werden

Fehler 1: Auswahl nur nach Raumvolumen

Eine Angabe in Kubikmetern berücksichtigt weder Warenlast noch Türöffnungen, Dämmung oder Abkühlzeit.

Besser: Das Raumvolumen nur als Ausgangsdatenpunkt verwenden und sämtliche Wärmelasten separat erfassen.

Fehler 2: Pauschale Sicherheitsreserve

Ein beliebiger Leistungsaufschlag kann zu unnötigem Takten führen und ersetzt keine Redundanz.

Besser: Reserve nach Lastspitzen, Wiederanlauf, Erweiterung und Ausfallanforderung gliedern.

Fehler 3: Verdampfer und Aggregat getrennt auswählen

Nennleistungen aus unterschiedlichen Betriebspunkten können scheinbar zusammenpassen, obwohl das System im realen Betrieb unausgewogen ist.

Besser: Beide Komponenten bei identischer Verdampfungs-, Verflüssigungs- und Raumtemperatur vergleichen.

Fehler 4: Wareneintrag unterschätzen

Vorgekühlte Lagerware verursacht eine andere Last als warme Anlieferungen oder frisch produzierte Speisen.

Besser: Tagesmengen, Eintrittstemperaturen und gewünschte Abkühlzeiten dokumentieren.

Fehler 5: Türlast nicht realistisch bewerten

Die geplante Türöffnung unterscheidet sich häufig vom späteren Küchenalltag.

Besser: Warenwege, Personalbewegungen und Spitzenzeiten bereits während der Planung beobachten oder nachvollziehbar simulieren.

Fehler 6: Außengerät in einem Wärmestau aufstellen

Ein verdecktes oder eingehaustes Gerät kann die erwärmte Abluft erneut ansaugen.

Besser: Luftwege und mögliche Rückströmungen prüfen. Wartungsabstände dauerhaft freihalten.

Fehler 7: Verdampfer über Regalen unzugänglich montieren

Die Anlage funktioniert zunächst, Wartung und Reinigung werden später jedoch aufwendig.

Besser: Zugänglichkeit, Arbeitsfläche und möglichen Bauteiltausch bereits im Montageplan darstellen.

Fehler 8: Luftwege zustellen

Paletten und Regale blockieren Ansaug- oder Ausblasbereiche.

Besser: Freizonen im Kühlraum definieren und im Betrieb sichtbar kennzeichnen.

Fehler 9: Abtauung nur über feste Zeitintervalle betrachten

Zu häufige Abtauung bringt unnötig Wärme in den Raum. Zu seltene Abtauung kann den Luftstrom und die Leistung reduzieren.

Besser: Abtaustrategie an Temperaturbereich, Feuchteeintrag und tatsächliches Vereisungsverhalten anpassen.

Fehler 10: Keine klare Alarmkette festlegen

Eine Temperaturmeldung ist wirkungslos, wenn niemand sie rechtzeitig erhält oder einordnen kann.

Besser: Zuständigkeiten, Grenzwerte, Eskalation und Maßnahmen schriftlich festlegen.

Fehler 11: Tiefkühlung wie Normalkühlung behandeln

Tiefkühlräume stellen andere Anforderungen an Abtauung, Dämmung, Türen, Kondensatführung und gegebenenfalls den Bodenaufbau.

Besser: Den gesamten Raum einschließlich Bauphysik und Wiederanlaufverhalten für den niedrigen Temperaturbereich auslegen.

Fehler 12: Wartung erst nach einer Störung organisieren

Eine Anlage kann bereits längere Zeit ineffizient arbeiten, bevor sie vollständig ausfällt.

Besser: Regelmäßige Prüfungen, Reinigungen und Betriebsbeobachtungen in den laufenden Ablauf integrieren.

FAQ zum Kühlaggregat für Kühlhaus

Wie viel Reserve sollte ein Kühlaggregat haben?

Die Reserve sollte aus konkreten Betriebsfällen abgeleitet werden. Dazu gehören Warenanlieferungen, Türöffnungen, Abtauphasen, hohe Außentemperaturen und gegebenenfalls geplante Erweiterungen. Ein pauschaler Aufschlag ist nicht automatisch sinnvoll, weil eine deutlich überdimensionierte Anlage häufiger takten kann. Für kritische Kühlbereiche sollte zusätzlich geprüft werden, ob echte Redundanz durch mehrere Verdichter, getrennte Kreise oder unabhängige Kühlstellen erforderlich ist. STEUER kann Normalbetrieb, Spitzenlast und Ausfallszenario getrennt bewerten und daraus ein passendes Konzept entwickeln.

Kann ein vorhandener Verdampfer mit einem neuen Aggregat weiterverwendet werden?

Eine Weiterverwendung ist möglich, wenn Leistung, Zustand und Systemkompatibilität passen. Geprüft werden müssen unter anderem der tatsächliche Betriebspunkt, das Expansionsorgan, der zulässige Druckbereich, die Ventilatoren, die Abtauung und die Wärmeübertragerfläche. Auch Verschmutzung, Korrosion und die Zugänglichkeit spielen eine Rolle. Eine ähnliche Nennleistung allein reicht nicht aus. Vor einer Modernisierung sollte STEUER deshalb den Verdampfer gemeinsam mit Rohrnetz, Regelung und Kühlraumnutzung bewerten.

Was ist bei einem Kühlaggregat auf Sylt besonders wichtig?

Auf Sylt sind Korrosionsschutz, Saisonspitzen und Servicezugang besonders relevant. Salzhaltige Luft kann außen aufgestellte Wärmeübertrager und elektrische Komponenten stärker beanspruchen. Gleichzeitig steigt die Kühllast vieler Gastronomie- und Hotelbetriebe während der Hauptsaison deutlich. Das Aggregat sollte für den realistischen Spitzenbetrieb ausgelegt sein, ohne im ruhigeren Betrieb ungünstig zu takten. Gut zugängliche Komponenten, planbare Wartungsintervalle und eine abgestimmte Ersatzteilstrategie erhöhen die Betriebssicherheit.

Woran erkenne ich, dass mein Kühlaggregat zu klein ist?

Hinweise sind sehr lange Laufzeiten und eine langsame Temperaturrückführung. Die Solltemperatur wird möglicherweise nach Warenanlieferungen, Türöffnungen oder Abtauungen nicht mehr zuverlässig erreicht. Auch ein deutlicher Leistungsabfall an warmen Tagen kann auf eine knappe Auslegung hinweisen. Allerdings können ähnliche Symptome durch verschmutzte Wärmeübertrager, vereiste Verdampfer, Kältemittelprobleme oder defekte Lüfter entstehen. Eine fachliche Prüfung durch STEUER sollte daher Leistung, Anlagenzustand und tatsächliche Last gemeinsam betrachten.

Ist eine zentrale Anlage für mehrere Kühlräume ausfallsicher?

Eine zentrale Anlage kann ausfallsicher geplant werden, ist es aber nicht automatisch. Mehrere Verdichter, getrennte Kreise und eine geeignete Regelung können bei einer Störung einen Teil der Leistung erhalten. Besitzt die Anlage dagegen nur eine zentrale, nicht redundante Schlüsselkomponente, können mehrere Kühlstellen gleichzeitig betroffen sein. Die Bewertung muss daher nicht nur die Gesamtleistung, sondern auch mögliche Einzelfehler berücksichtigen. Für besonders kritische Räume kann eine technische Trennung sinnvoll sein.

Das passende Kühlaggregat für Kühlhaus entsteht aus dem Gesamtsystem

Ein Kühlaggregat für Kühlhaus sollte nicht nach Raumgröße, Einzelgerät oder pauschaler Reserve ausgewählt werden. Entscheidend ist die vollständige Kühllast aus Raumhülle, Luftwechsel, Waren, internen Wärmequellen und Abtauung.

Ebenso wichtig ist die Abstimmung von Verdichter, Außengerät, Verdampfer, Expansionsorgan und Regelung. Alle Komponenten müssen am gleichen Betriebspunkt ausreichend leisten und auch bei Teillast stabil zusammenarbeiten.

Die geeignete Anlagenstruktur hängt vom Betrieb ab. Zentrale Lösungen können Lasten bündeln und flexibel regeln. Getrennte Aggregate begrenzen möglicherweise die Folgen einzelner Störungen. Für kritische Anwendungen sollte Überleistung nicht mit Redundanz verwechselt werden.

Auch Servicezugang, regionale Umweltbedingungen und Betriebsorganisation gehören zur technischen Auslegung. Das gilt besonders für saisonal ausgelastete Betriebe auf Sylt, urbane Bestandsgebäude in Hamburg sowie küstennahe Standorte in Husum und Schleswig-Holstein.

STEUER unterstützt bei der Bestandsaufnahme, Kühllastberechnung, Anlagenplanung, Montage, Inbetriebnahme und Wartung. So entsteht eine Kältelösung, die nicht nur rechnerisch passt, sondern unter den tatsächlichen Bedingungen in Gastronomie, Hotellerie, Gemeinschaftsverpflegung oder Industrie zuverlässig betrieben werden kann.
