Lüftung Gastro: Frischluft, Abluft und Wärmerückgewinnung zusammendenken

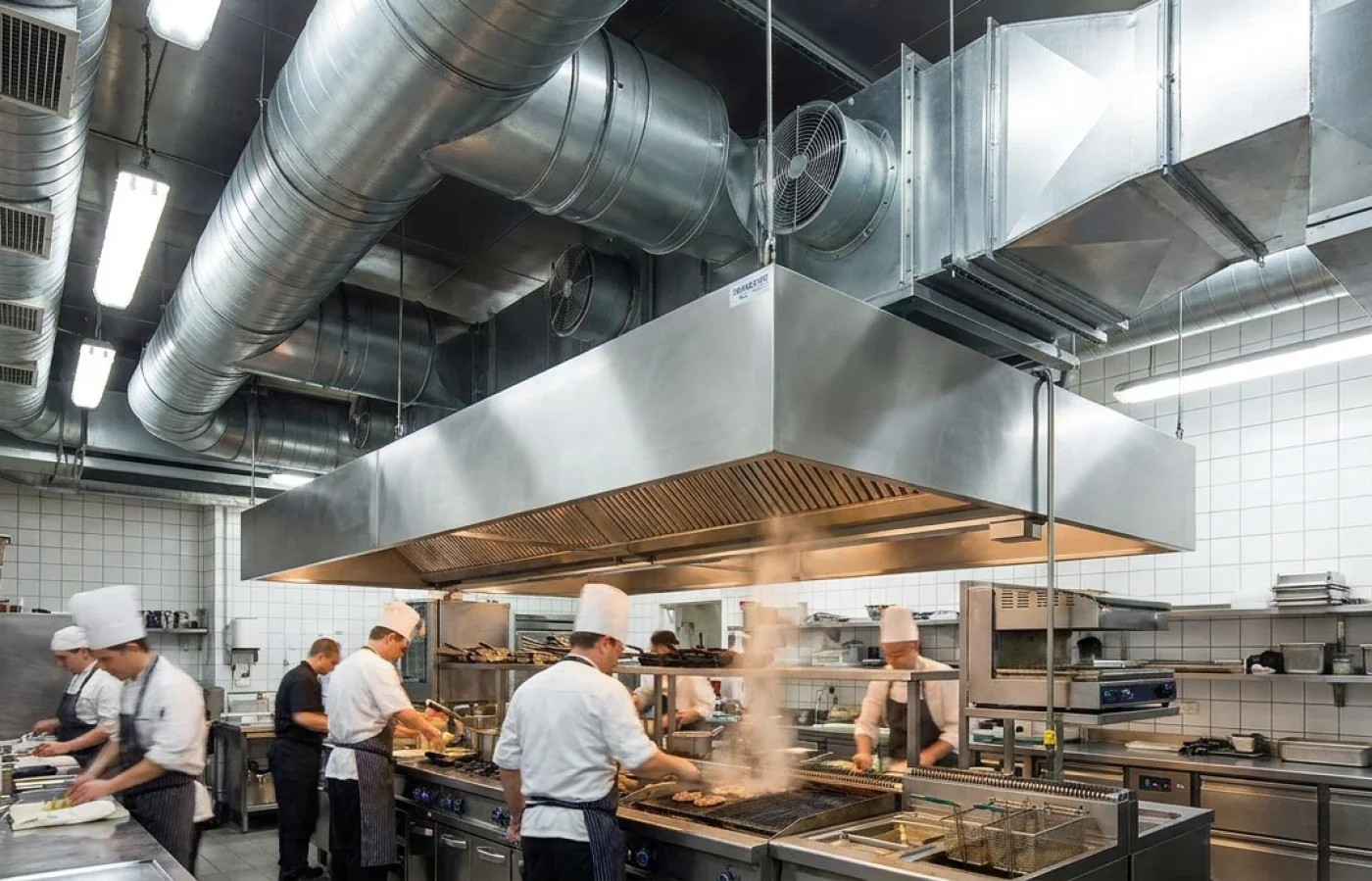

In einer professionellen Küche entsteht innerhalb kurzer Zeit eine hohe Belastung aus Wärme, Wasserdampf, Fettpartikeln und Gerüchen. Gleichzeitig arbeiten mehrere Personen auf engem Raum. Türen werden geöffnet, Speisen transportiert und Geräte mit unterschiedlichen Lastprofilen betrieben. Eine Lüftungsanlage muss diese dynamischen Bedingungen beherrschen, ohne die Arbeitsabläufe zu behindern.

Eine wirksame Lüftung Gastro beginnt deshalb nicht beim Ventilator. Sie beginnt bei der Frage, wo Emissionen entstehen, wie sie sich im Raum ausbreiten und wie sie möglichst nah an der Quelle erfasst werden können. Erst danach werden Abluftmengen, Zuluftführung, Filterstufen, Wärmerückgewinnung und Regelung festgelegt.

Für Betriebe in Norddeutschland kommen weitere Anforderungen hinzu. An der Westküste und auf Sylt wirken Wind, Feuchtigkeit und salzhaltige Außenluft auf Dachaufbauten und Ansaugöffnungen. In Hamburg erschweren enge Bestandsgebäude, lange Leitungswege, Nachbarschaft und Schallschutz die Planung. Hotels und Saisonbetriebe benötigen wiederum Anlagen, die sowohl Spitzenzeiten als auch ruhigere Betriebsphasen wirtschaftlich abbilden.

Wer eine solche Anlage plant, muss daher Küchentechnik, Lüftung, Kälte, Gebäude und Betriebsabläufe gemeinsam betrachten. STEUER unterstützt dabei von der Bestandsaufnahme über die technische Auslegung bis zu Montage, Inbetriebnahme, Wartung und Service. Dadurch lassen sich kritische Schnittstellen bereits in der Planung erkennen.

Warum belastet schlechte Gastro Lüftung Personal, Gäste und Energiekosten?

Schlecht abgestimmte Küchenlüftung führt nicht nur zu Wärme und Gerüchen. Sie beeinträchtigt Konzentration, Arbeitskomfort, Hygiene, Raumdruck und Betriebsabläufe. Zu geringe Abluft erfasst Kochdämpfe nicht zuverlässig. Zu hohe Abluft zieht dagegen unnötig viel konditionierte Raumluft nach außen. Fehlt eine passende Zuluft, entstehen Zugluft, Türprobleme, Geruchsübertragung und ein dauerhaft hoher Energiebedarf.

In der Praxis sind die Folgen häufig schleichend. Eine Küche funktioniert zunächst scheinbar normal. Während der Mittags- oder Abendspitze steigen jedoch Temperatur und Luftfeuchtigkeit deutlich an. Die Haube erfasst nicht mehr alle Kochschwaden. Fettige Ablagerungen bilden sich an Decken, Leuchten oder schwer zugänglichen Flächen. Türen zum Gastraum werden häufiger geöffnet, weil das Personal Frischluft sucht. Dadurch gelangen Gerüche in Bereiche, in denen sie nicht auftreten sollen.

Hohe Temperaturen senken den Arbeitskomfort

Wärmebelastung entsteht nicht nur durch die Raumtemperatur. Mitarbeitende sind zusätzlich der Strahlungswärme von Kochfeldern, Grills, Fritteusen, Öfen und Spültechnik ausgesetzt. Eine Lufttemperatur, die im Gastraum noch akzeptabel erscheint, kann an der Kochlinie bereits sehr belastend wirken.

Das kann sich auf mehrere Bereiche auswirken:

• Konzentration und Reaktionsfähigkeit nehmen bei anhaltender Hitze ab.
• Körperliche Belastung steigt, besonders bei langen Schichten.
• Personalwechsel und Pausenbedarf können zunehmen.
• Arbeitsabläufe werden langsamer oder fehleranfälliger.
• Türen und Fenster werden unkontrolliert geöffnet, wodurch das geplante Luftkonzept aus dem Gleichgewicht gerät.

Eine größere Abluftmenge ist jedoch nicht automatisch die richtige Lösung. Wird mehr Luft abgesaugt, muss diese Luft auch kontrolliert ersetzt werden. Andernfalls strömt untemperierte Außenluft über Türen, Fenster, Schächte und Undichtigkeiten nach.

Zu viel Unterdruck verteilt Gerüche statt sie zu lösen

Eine Profiküche wird häufig mit einem gezielten leichten Unterdruck gegenüber angrenzenden Bereichen betrieben. Dadurch sollen Gerüche und Feuchtigkeit in der Küche gehalten werden. Wird der Unterdruck zu stark, entstehen jedoch neue Probleme.

Türen lassen sich schwer öffnen oder schlagen zu. Außenluft wird unkontrolliert durch Fugen angesaugt. Gerüche können über ungeeignete Strömungswege in Treppenhäuser, Nebenräume oder andere Nutzungseinheiten gelangen. Auch die Funktion raumluftabhängiger Feuerstätten und anderer technischer Anlagen muss berücksichtigt werden.

Entscheidend ist die Luftbilanz: Die Zuluftmenge muss zur Abluft, zu angrenzenden Räumen und zum gesamten Gebäudekonzept passen. Die Küche darf nicht isoliert betrachtet werden.

Fett und Feuchtigkeit erhöhen Reinigungs- und Wartungsaufwand

Werden Kochdämpfe nicht im Erfassungsbereich einer Haube oder Lüftungsdecke gehalten, verteilen sich Fettaerosole und Feuchtigkeit im Raum. Das belastet Oberflächen, Geräte, Leuchten und schwer zugängliche Bauteile.

Damit steigen nicht nur die Reinigungsanforderungen. Ablagerungen in Luftleitungen, Ventilatoren und Technikbereichen können auch die Anlagenfunktion beeinträchtigen. Verschmutzte Filter erhöhen den Druckverlust. Der Ventilator benötigt mehr Leistung, um die gleiche Luftmenge zu bewegen. Wird die Anlage nicht entsprechend geregelt, sinkt die tatsächliche Erfassung.

Filter ersetzen keine Reinigung. Sie reduzieren den Eintrag in nachgelagerte Komponenten, können ihn aber nicht vollständig verhindern. Deshalb müssen Filterzugang, Reinigungsöffnungen und Wartungswege bereits im Entwurf vorgesehen werden.

Gäste nehmen Gerüche und Luftströmungen schnell wahr

Auch wenn sich die Technik in der Küche befindet, wirkt sie unmittelbar auf den Gastraum und den Gesamteindruck des Betriebs. Essensgerüche können in einem Restaurant erwünscht sein, wenn sie gezielt zum Konzept gehören. Fettige, abgestandene oder wechselnde Gerüche werden dagegen häufig als störend empfunden.

In offenen Küchen und Frontcooking-Bereichen ist die Abstimmung besonders anspruchsvoll. Hier soll der Gast den Kochprozess sehen, während Wärme und Emissionen dennoch sicher erfasst werden. Eine ungünstige Luftströmung kann Kochschwaden direkt in den Gastraum tragen.

Offene Küchen benötigen deshalb kein schwächeres, sondern ein genauer abgestimmtes Konzept. Erfassung, Raumdruck, Zuluftgeschwindigkeit und architektonische Öffnungen müssen zusammenpassen.

Unkontrollierte Luftmengen erhöhen den Energiebedarf

Jeder Kubikmeter Luft, der das Gebäude verlässt, muss durch Außenluft ersetzt werden. Im Winter muss diese Luft erwärmt werden. Im Sommer kann eine Kühlung oder Entfeuchtung erforderlich sein. Läuft die Anlage unabhängig von der tatsächlichen Nutzung dauerhaft auf voller Leistung, werden unnötig große Luftmengen konditioniert und transportiert.

Wirtschaftlichkeit entsteht deshalb durch vier Hebel:

• wirksame Erfassung direkt an den Emissionsquellen,
• passende statt pauschal überhöhte Luftmengen,
• bedarfsgerechte Ventilator- und Temperaturregelung,
• sinnvoll geplante Wärmerückgewinnung.

Keiner dieser Hebel funktioniert für sich allein. Eine reduzierte Luftmenge ist nur dann sinnvoll, wenn die Erfassung weiterhin stabil bleibt. Wärmerückgewinnung ist nur wirtschaftlich, wenn Filterung, Reinigung und Betriebszeiten zum System passen.

Welche Aufgaben übernimmt eine professionelle Gastro Lüftung?

Eine Küchenlüftung soll nicht einfach nur „verbrauchte Luft“ austauschen. Sie muss unterschiedliche Lasten gezielt erfassen und abführen. Dazu gehören sensible Wärme, also direkt messbare Temperaturerhöhung, sowie latente Wärme, die in Form von Wasserdampf in der Luft enthalten ist.

Zusätzlich entstehen je nach Geräteausstattung:

• Fett- und Ölaerosole.
• Wasserdampf.
• Gerüche.
• Rauch und Verbrennungsprodukte.
• Wärme durch Koch-, Kühl- und Spültechnik.
• Feuchtigkeit durch Reinigung und Spülprozesse.
• Stofflasten durch Personen und Lagerbereiche.

Die Geräteart entscheidet wesentlich über die Belastung. Ein Kombidämpfer, ein offener Grill, eine Fritteuse und eine Spülmaschine erzeugen unterschiedliche Emissionen. Deshalb dürfen sie bei der Planung nicht allein über ihre elektrische oder thermische Anschlussleistung gleichgesetzt werden.

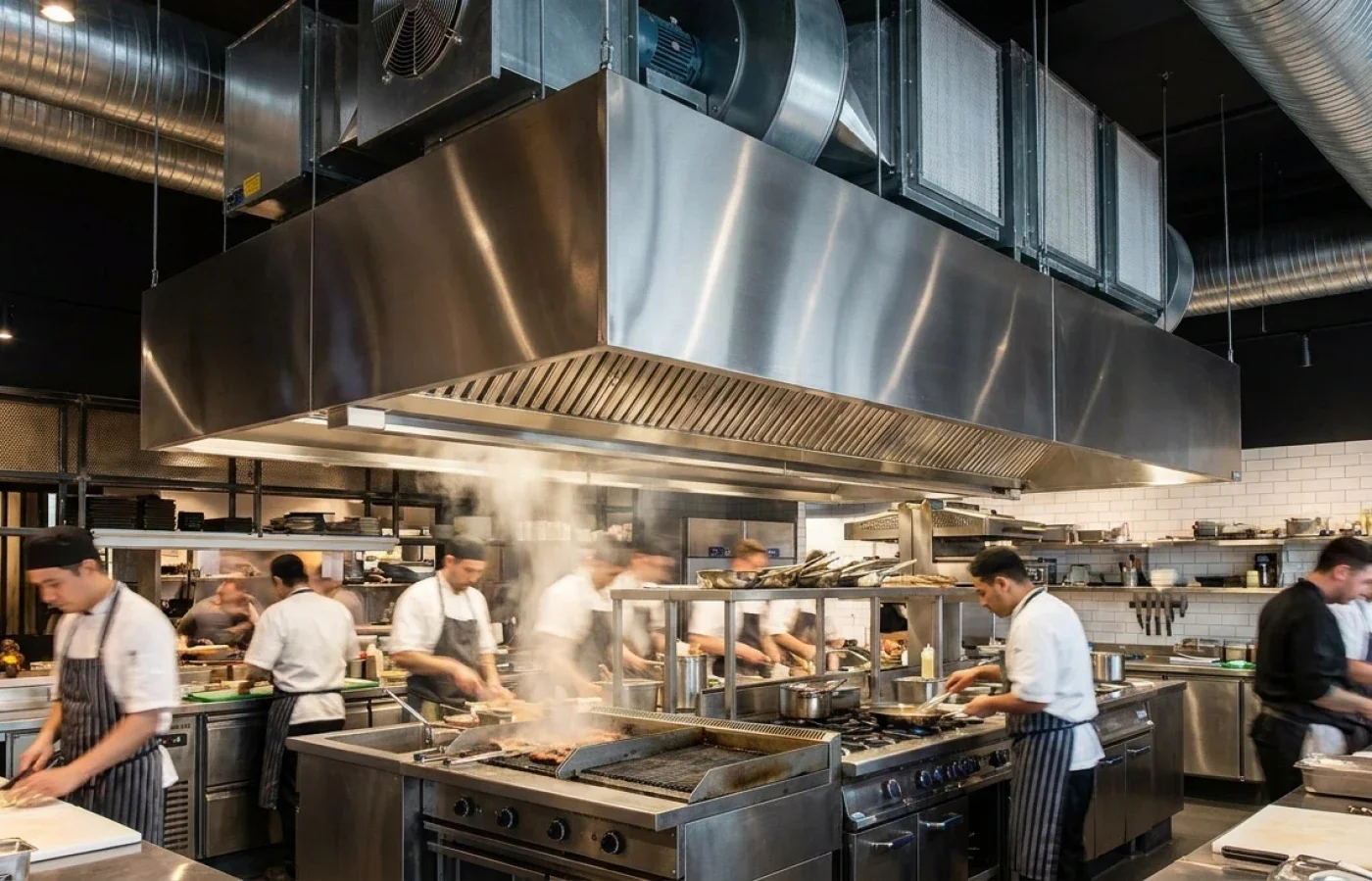

Abluft erfasst Emissionen an der Quelle

Die Abluftseite nimmt belastete Luft auf und führt sie aus dem Gebäude. Die Erfassung erfolgt meist über Hauben, Lüftungsdecken oder objektspezifische Erfassungselemente. Entscheidend ist, dass der aufsteigende Thermikstrom der Geräte vollständig in den Erfassungsbereich gelangt.

Die dafür erforderliche Luftmenge hängt unter anderem ab von:

• Geräteart und Betriebsweise.
• Aufstellungsform der Kochlinie.
• Abmessungen und Überständen der Haube.
• Abstand zwischen Geräten und Erfassung.
• seitlichen Luftbewegungen.
• gleichzeitig betriebenen Geräten.
• Öffnungen zum Gastraum oder zu Nebenbereichen.
• Einbringung und Geschwindigkeit der Zuluft.

Eine Haube kann rechnerisch ausreichend groß sein und praktisch trotzdem schlecht erfassen, wenn Zuluftstrahlen die Kochschwaden seitlich herausdrücken. Ebenso kann eine moderate Luftmenge gut funktionieren, wenn Haubengeometrie, Randüberstand und Raumströmung optimal abgestimmt sind.

Zuluft ersetzt die abgeführte Luft kontrolliert

Die Zuluft führt dem Gebäude die Luft zu, die durch Abluftanlagen und andere Prozesse entfernt wird. Sie sollte nicht einfach irgendwo in den Raum eingeblasen werden. Temperatur, Austrittsgeschwindigkeit, Richtung und Position beeinflussen direkt den Arbeitskomfort und die Erfassung.

Gute Zuluftführung verfolgt mehrere Ziele:

• keine unangenehme Zugluft an Arbeitsplätzen,
• keine Störung des Thermikstroms unter der Haube,
• ausreichende Versorgung der Abluftanlage,
• kontrollierte Druckverhältnisse,
• gleichmäßige Raumdurchspülung,
• angemessene Temperierung der Außenluft.

Frischluft ist nicht automatisch komfortable Zuluft. Kalte Außenluft, die im Winter ungebremst in die Küche gelangt, führt zu Zugerscheinungen. Sehr warme oder feuchte Sommerluft kann die Überhitzung verstärken. Deshalb gehört die thermische Behandlung zur Gesamtplanung.

Filter schützen Anlage und Abluftweg

In der Küchenabluft dienen Fettabscheider und nachgelagerte Filterstufen dazu, den Eintrag von Partikeln und Fett in Leitungen und Komponenten zu reduzieren. Die konkrete Ausführung richtet sich nach Küchenprozess, Luftmenge, Anlagenaufbau und Wartungskonzept.

Ein wirksames Filterkonzept muss drei Anforderungen verbinden:

1. Abscheidewirkung: Möglichst wenig Fett soll in nachgelagerte Bauteile gelangen.
2. Druckverlust: Die Filter dürfen den Lufttransport nicht unnötig erschweren.
3. Reinigbarkeit: Filter müssen sicher entnommen, gereinigt oder gewechselt werden können.

Ein Filter, der schwer erreichbar ist, wird im Alltag häufig zu spät gereinigt. Wartungsfreundlichkeit ist daher keine Komfortfrage, sondern Teil der Betriebssicherheit.

Regelung passt die Anlage an die Nutzung an

Professionelle Küchen arbeiten selten den ganzen Tag mit identischer Last. Vorbereitungszeiten, Frühstück, Mittagsgeschäft, Abendservice und Reinigungsphasen unterscheiden sich deutlich. Eine Anlage, die ausschließlich mit „Ein“ und „Aus“ arbeitet, kann diese Lastwechsel nur begrenzt abbilden.

Eine bedarfsgerechte Regelungstechnik kann beispielsweise berücksichtigen:

• Betriebsfreigaben der Kochgeräte.
• Temperaturen im Erfassungsbereich.
• Feuchteentwicklung.
• Druckverhältnisse.
• Ventilatorleistung.
• Filterzustand oder Druckverlust.
• Zeitprogramme.
• Sommer- und Winterbetrieb.
• Bypass-Funktionen der Wärmerückgewinnung.

Die Regelung darf die Erfassung nicht gefährden. Eine automatische Reduzierung ist nur dann sinnvoll, wenn Kochschwaden weiterhin zuverlässig aufgenommen werden. Deshalb müssen Mindestluftmengen und Reaktionszeiten bei der Inbetriebnahme geprüft werden.

Wie werden Luftmengen, Wärmelasten, Filterstufen und Regelungstechnik geplant?

Die Auslegung beginnt mit dem tatsächlichen Küchenbetrieb. Planer erfassen Geräte, Nutzungszeiten, Gleichzeitigkeit, Raumgeometrie, Wärmeeinträge und Arbeitsabläufe. Anschließend werden Erfassungssystem, Zu- und Abluftmengen, Druckverhältnisse, Filter, Wärmerückgewinnung und Regelung als zusammenhängendes System entwickelt. Eine reine Berechnung nach Raumvolumen oder pauschalem Luftwechsel reicht für eine belastbare Großküchenplanung nicht aus.

1. Nutzung und Kapazität erfassen

Zunächst wird geklärt, was die Küche leisten muss. Die Zahl der Sitzplätze allein liefert dafür keine ausreichende Grundlage. Relevant sind Speisenkonzept, Produktionsverfahren, Ausgabespitzen und Vorbereitungsprozesse.

Zu den wichtigen Fragen gehören:

• Wie viele Essen werden in normalen und starken Betriebsphasen produziert?
• Welche Speisen werden gebraten, gegrillt, frittiert, gedämpft oder regeneriert?
• Welche Geräte laufen gleichzeitig?
• Gibt es Frontcooking oder eine offene Küche?
• Wie lange dauern Vorproduktion, Service und Reinigung?
• Verändert sich der Betrieb saisonal?
• Sind spätere Erweiterungen vorgesehen?

Saisonbetriebe auf Sylt benötigen beispielsweise ein Konzept, das starke Sommerlasten sicher abdeckt, in ruhigeren Zeiten aber nicht dauerhaft mit maximaler Leistung arbeitet. In einer Klinik oder Kantine sind die Betriebszeiten oft planbarer, während einzelne Ausgabefenster sehr hohe Lasten erzeugen.

2. Geräte und Emissionsquellen aufnehmen

Im nächsten Schritt werden alle relevanten Geräte mit Aufstellungsort, Betriebsart und Belastungsprofil erfasst. Dabei zählen nicht nur die Kochgeräte. Auch Spülmaschinen, Trocknungsbereiche, Kühlaggregate, Warmhaltezonen und Speisenausgaben können erhebliche Wärme oder Feuchtigkeit in den Raum einbringen.

Besondere Aufmerksamkeit benötigen:

• Fritteusen und offene Grillgeräte.
• Kochkessel und Kippbratpfannen.
• Herde und Kochfelder.
• Kombidämpfer und Backöfen.
• Spülmaschinen und Haubenspülgeräte.
• Ausgabe- und Warmhaltesysteme.
• Kälteanlagen mit Wärmeabgabe im Raum.
• offene Kühl- oder Präsentationsbereiche.

Die Anschlussleistung ist nur ein Ausgangswert. Entscheidend ist, welcher Anteil der Energie tatsächlich als Wärme, Dampf oder Aerosol in den Raum gelangt und wie häufig das Gerät unter hoher Last betrieben wird.

3. Wärmelasten und Gleichzeitigkeit bestimmen

Eine Küche erreicht ihre höchste Belastung nicht zwingend dann, wenn alle Typenschilder addiert werden. Häufig laufen Geräte zeitlich versetzt oder mit unterschiedlichen Leistungsstufen. Andererseits können kurze Spitzen für die Erfassung entscheidend sein.

Die Planung muss daher zwischen folgenden Größen unterscheiden:

• installierte Gesamtleistung,
• typische Betriebslast,
• realistische Gleichzeitigkeit,
• kurzzeitige Spitzenlast,
• sensible Wärmelast,
• Feuchte- beziehungsweise Dampflast,
• Strahlungswärme an Arbeitsplätzen.

Zu niedrig angesetzte Gleichzeitigkeit führt zu einer Anlage, die während der Hauptproduktion überfordert ist. Eine pauschale Annahme von Volllast kann dagegen unnötig große Luftmengen, Leitungsquerschnitte und Ventilatorleistungen verursachen. Belastbare Angaben entstehen im Dialog mit Küchenleitung, Betreiber und technischer Planung.

4. Erfassungssystem auswählen

Abhängig von Kochlinie, Raumhöhe und architektonischem Konzept wird entschieden, ob Einzelhauben, Zentralhauben, Lüftungsdecken oder Sonderlösungen eingesetzt werden. Die Erfassung sollte möglichst nah an der Emissionsquelle erfolgen, darf aber Bedienung, Reinigung und Wartung nicht behindern.

Wichtige Kriterien sind:

• ausreichender Überstand über die Geräte,
• stabile Erfassung bei geöffneten Gerätetüren,
• seitliche Abschirmung gegenüber Querströmungen,
• gute Zugänglichkeit der Fettabscheider,
• integrierbare Beleuchtung,
• Reinigbarkeit der sichtbaren und verdeckten Flächen,
• Anpassung an Gerätewechsel oder spätere Erweiterungen.

Bei offenen Küchen muss zusätzlich die Sichtwirkung berücksichtigt werden. Eine schlanke Konstruktion darf nicht zulasten der Erfassungsfunktion gehen. Umgekehrt sollte eine technisch große Lösung nicht unnötig die Raumwirkung dominieren.

5. Abluftmenge festlegen

Die Abluftmenge wird aus den Emissionen und der Erfassungswirkung abgeleitet. Dabei ist zu prüfen, welche Geräte gleichzeitig unter einem Erfassungselement betrieben werden und ob seitliche Störungen auftreten.

Eine belastbare Auslegung berücksichtigt:

• thermischen Auftrieb der Kochprozesse,
• Haubengröße und Haubenhöhe,
• Art der Geräteanordnung,
• offene oder geschlossene Gerätesysteme,
• Türöffnungen von Öfen und Spülmaschinen,
• Zuluftströmung,
• Einflüsse aus Gastraum, Ausgabe oder Durchreichen.

Mehr Abluft kann eine ungünstige Haube nicht unbegrenzt kompensieren. Häufig ist es wirtschaftlicher und komfortabler, die Erfassung zu verbessern, statt dauerhaft deutlich mehr Luft zu bewegen.

6. Zuluft- und Druckkonzept entwickeln

Nachdem die erforderliche Abluft bekannt ist, wird festgelegt, woher die Ersatzluft kommt. Ein Teil kann über angrenzende Bereiche strömen, sofern deren Lüftungskonzept dies zulässt. Der größere Anteil sollte bei leistungsfähigen Küchenanlagen kontrolliert eingebracht werden.

Die Zuluft darf:

• keine Kochschwaden aus der Haube drücken,
• keine kalten Luftstrahlen auf Mitarbeitende richten,
• nicht direkt in empfindliche Speisenbereiche einblasen,
• keine störenden Geräusche erzeugen,
• den Gastraum nicht aus dem Gleichgewicht bringen.

Die Position der Auslässe ist ebenso wichtig wie die Luftmenge. Großflächige, langsame Einbringung kann angenehmer sein als wenige Auslässe mit hoher Geschwindigkeit. In manchen Konzepten wird ein Teil der Luft haubennah eingebracht. Dabei ist besonders sorgfältig zu prüfen, ob die Erfassung verbessert oder gestört wird.

7. Filterstufen auswählen

Das Filterkonzept auf der Abluftseite richtet sich nach Fettbelastung, Anlagenaufbau und nachgelagerten Komponenten. Bei Wärmerückgewinnung wird eine wirksame Vorabscheidung besonders wichtig, weil verschmutzte Wärmeübertrager schnell an Leistung verlieren können.

Für die Außen- und Zuluftseite spielen andere Kriterien eine Rolle. Dazu gehören Außenluftqualität, Standort, gewünschte Raumluftqualität und Schutz der Anlage. In Hafen- oder Innenstadtlagen können andere Belastungen auftreten als im ländlichen Raum.

Filterflächen müssen zur Luftmenge passen. Zu kleine Filter erhöhen die Strömungsgeschwindigkeit und den Druckverlust. Gleichzeitig müssen Wechsel und Reinigung ohne riskante oder umständliche Arbeitsabläufe möglich sein.

8. Wärmerückgewinnung prüfen

Anschließend wird untersucht, ob die Abluftwärme für die Vorwärmung der Außenluft oder andere nutzbare Prozesse verwendet werden kann. Dabei zählt nicht nur der theoretische Wirkungsgrad. Entscheidend ist, wie gut das System unter realen Küchenbedingungen funktioniert.

Zu prüfen sind:

• tägliche und jährliche Betriebszeiten,
• Temperaturunterschiede zwischen Abluft und Außenluft,
• Fett- und Feuchtebelastung,
• Reinigungszugang,
• Frostschutz,
• Sommerbypass,
• zusätzliche Druckverluste,
• Trennung von Zu- und Abluft,
• Regelbarkeit bei Teillast.

Ein robustes System mit gutem Wartungszugang kann wirtschaftlicher sein als eine technisch aufwendigere Lösung, deren Leistung durch Verschmutzung schnell abnimmt.

9. Schall- und Erschütterungsschutz einplanen

Ventilatoren, hohe Luftgeschwindigkeiten und Strömungsgeräusche können Mitarbeitende, Gäste und Nachbarschaft belasten. In Hamburg oder anderen dicht bebauten Bereichen ist die Schallplanung häufig ein zentrales Genehmigungs- und Akzeptanzthema.

Zu den möglichen Maßnahmen gehören:

• passend dimensionierte Leitungsquerschnitte,
• strömungsgünstige Formteile,
• Schalldämpfer,
• elastische Anschlüsse,
• Schwingungsentkopplung,
• günstige Positionierung von Ventilatoren,
• abgestimmte Ausblasrichtung,
• reduzierte Nacht- oder Teillaststufen.

Schallschutz sollte nicht nachträglich in ein zu enges Leitungssystem eingebaut werden. Schalldämpfer und längere Übergänge benötigen Platz. Dieser Platz muss frühzeitig in Architektur und Technikflächen reserviert werden.

10. Brandschutz und Reinigbarkeit koordinieren

Fettbelastete Küchenabluft stellt besondere Anforderungen an Leitungsführung, Zugänglichkeit und bauliche Trennung. Das konkrete Konzept muss auf Gebäude, Nutzung, Leitungswege und lokale Vorgaben abgestimmt werden.

Bereits in der Planung sollten festgelegt werden:

• Verlauf der Abluftleitungen.
• Zugänglichkeit für Inspektion und Reinigung.
• Durchführungen durch Wände und Decken.
• Abstände zu anderen technischen Anlagen.
• Position von Ventilatoren und Ausblasöffnungen.
• Umgang mit Dachaufbauten.
• notwendige Abschaltungen und Verriegelungen.
• Schnittstellen zur Gebäude- und Küchentechnik.

Verdeckte Leitungen ohne ausreichende Reinigungsöffnungen können den späteren Betrieb erheblich erschweren. Eine kurze, geradlinige Leitung ist nicht immer möglich, sollte aber grundsätzlich angestrebt werden.

11. Regelungsstrategie definieren

Die Regelung wird auf die zuvor festgelegten Betriebszustände abgestimmt. Typische Stufen können Vorbereitung, Teilbetrieb, Spitzenbetrieb, Reinigung und Stillstand sein.

Eine sinnvolle Regelung sorgt dafür, dass:

• Abluft und Zuluft gemeinsam reagieren,
• Druckverhältnisse stabil bleiben,
• Ventilatoren nicht unnötig auf Volllast laufen,
• die Wärmerückgewinnung bedarfsgerecht arbeitet,
• Filterverschmutzung erkennbar wird,
• Störungen verständlich angezeigt werden,
• Bedienpersonal die Anlage einfach nutzen kann.

Komplexität darf nicht zu Bedienfehlern führen. Eine technisch hoch entwickelte Regelung bringt wenig, wenn Mitarbeitende sie im Alltag umgehen oder dauerhaft in einem ungeeigneten Modus betreiben. Die Bedienoberfläche sollte deshalb klar, robust und auf wenige sinnvolle Funktionen begrenzt sein.

Wann lohnt sich Lüftungstechnik Gastronomie mit Wärmerückgewinnung gegenüber einfacher Abluft?

Wärmerückgewinnung lohnt sich vor allem bei langen Betriebszeiten, hohen Luftmengen und großen Temperaturunterschieden zwischen innen und außen. Gegenüber einer einfachen Abluftanlage kann sie den Bedarf für die Erwärmung der nachströmenden Außenluft reduzieren. In Küchen müssen jedoch Fett, Feuchtigkeit, Reinigungsaufwand und zusätzliche Druckverluste berücksichtigt werden. Die beste Lösung ergibt sich aus Nutzung, Anlagenzugang und Lebenszyklusbetrachtung.

Eine reine Abluftanlage führt belastete Luft aus dem Gebäude. Die Ersatzluft gelangt dabei entweder unkontrolliert durch Öffnungen oder über eine separat geplante Zuluftanlage in die Küche. Dieses Konzept kann bei kleinen, zeitlich begrenzt genutzten Bereichen ausreichend sein. Bei größeren Küchen führt ein fehlendes Zuluftsystem jedoch häufig zu Komfort- und Druckproblemen.

Eine balancierte Zu- und Abluftanlage ermöglicht dagegen kontrollierte Luftmengen und Temperaturen. Mit zusätzlicher Wärmerückgewinnung kann ein Teil der in der Abluft enthaltenen Energie genutzt werden.

Welche Lüftungslösung passt zu welchem Betrieb?

Je nach Küchengröße, Betriebsdauer und Luftbelastung kommen unterschiedliche technische Konzepte infrage:

• Einfache Abluft mit Nachströmung:
  Diese Lösung eignet sich vor allem für kleinere oder nur zeitweise genutzte Küchenbereiche mit überschaubarer Belastung. Die Anlage ist vergleichsweise einfach aufgebaut. Die Ersatzluft strömt jedoch häufig unkontrolliert über Türen, Fenster oder andere Öffnungen nach. Dadurch können Zugluft, Wärmeverluste und ungünstige Druckverhältnisse entstehen.
• Geregelte Zu- und Abluft:
  Für regelmäßig genutzte Profiküchen ist eine kontrollierte Zu- und Abluftanlage meist die belastbarere Lösung. Sie stimmt die einströmende Außenluft auf die abgeführte Abluft ab. Das verbessert den Arbeitskomfort, stabilisiert die Druckverhältnisse und unterstützt die zuverlässige Erfassung von Kochdämpfen. Dafür werden zusätzliche Technikflächen und eine geeignete Temperierung der Außenluft benötigt.
• Zu- und Abluft mit Wärmerückgewinnung:
  Dieses Konzept bietet sich besonders bei hohen Luftmengen und langen Betriebszeiten an. Ein Teil der Wärme aus der Abluft wird genutzt, um die einströmende Außenluft vorzuwärmen. Dadurch kann der Heizbedarf sinken. Gleichzeitig müssen Filterung, Reinigung, Frostschutz und zusätzliche Druckverluste sorgfältig berücksichtigt werden.
• Indirekte Wärmerückgewinnung mit getrennten Luftwegen:
  Bei stark fett-, feuchte- oder geruchsbelasteter Küchenabluft kann eine vollständige Trennung von Zu- und Abluft sinnvoll sein. Die Wärme wird über einen getrennten Kreislauf übertragen. Das reduziert das Risiko, dass Gerüche oder Stoffe in die Zuluft gelangen. Die Lösung benötigt jedoch zusätzliche Komponenten, ausreichend Platz und eine abgestimmte Regelung.

Entscheidend ist nicht allein der technische Wirkungsgrad. Betriebszeiten, Luftmengen, Verschmutzungsrisiko, Wartungszugang und die räumlichen Voraussetzungen müssen gemeinsam bewertet werden. STEUER kann die geeigneten Varianten für den jeweiligen Küchenbetrieb prüfen und technisch einordnen.

Lange Laufzeiten verbessern die Nutzung der Rückgewinnung

Je häufiger und länger die Anlage arbeitet, desto größer ist grundsätzlich das Potenzial, Abluftwärme nutzbar zu machen. Eine Hotelküche mit Frühstücks-, Mittags- und Abendbetrieb hat andere Voraussetzungen als ein kleiner Veranstaltungsbereich, der nur an wenigen Tagen genutzt wird.

Entscheidend sind nicht allein die maximalen Luftmengen. Wichtig ist, wie viele Stunden die Anlage in den jeweiligen Leistungsstufen läuft. Ein realistisches Betriebsprofil verhindert, dass die Wirtschaftlichkeit auf einer theoretischen Volllast basiert, die im Alltag nur selten auftritt.

Küchenabluft stellt hohe Anforderungen an Wärmeübertrager

Fett und Feuchtigkeit können sich auf Wärmeübertragungsflächen ablagern. Dadurch sinkt die Übertragungsleistung, während der Druckverlust steigt. Eine Wärmerückgewinnung ohne abgestimmtes Reinigungs- und Filterkonzept kann daher im Betrieb deutlich weniger leisten als ursprünglich vorgesehen.

Bei der Systemauswahl sollte geprüft werden:

• Wie gut sind Zu- und Abluft voneinander getrennt?
• Welche Bauteile kommen mit Fett und Kondensat in Berührung?
• Wie werden Wärmeübertrager gereinigt?
• Sind Filter leicht erreichbar?
• Wie wird die Anlage bei Frost geschützt?
• Kann die Rückgewinnung im Sommer umgangen werden?
• Wie reagiert das System auf Teilbetrieb?

Der höchste rechnerische Wirkungsgrad ist nicht automatisch das beste Entscheidungskriterium. Verfügbarkeit, Reinigbarkeit und dauerhaft stabile Leistung sind für gastronomische Betriebe häufig wichtiger.

Einfache Abluft kann bei kleinen Anwendungen sinnvoll bleiben

Nicht jede Küche benötigt eine umfassende Wärmerückgewinnung. Bei geringen Luftmengen, kurzen Nutzungszeiten oder sehr begrenztem Technikraum kann ein einfacheres System zweckmäßig sein. Voraussetzung ist, dass Zuluft, Raumdruck und Komfort trotzdem kontrolliert gelöst werden.

Die Entscheidung sollte deshalb nicht nach dem Schema „mit Wärmerückgewinnung immer gut, ohne immer schlecht“ getroffen werden. Maßgeblich sind:

• jährliche Betriebsstunden,
• notwendige Luftmengen,
• Außenluftbedingungen,
• Platzverhältnisse,
• Reinigungszugang,
• vorhandene Wärmeversorgung,
• Teillastanteil,
• erwartete Nutzungsdauer,
• Wartungsorganisation.

STEUER kann diese Faktoren im Rahmen der Planung zusammenführen und verschiedene technische Varianten für den konkreten Betrieb bewerten.

Wie optimiere ich Lüftung Gastro, wenn es im Sommer in der Küche zu heiß wird?

Bei sommerlicher Überhitzung sollte nicht sofort nur die Abluftleistung erhöht werden. Zuerst werden Filterzustand, tatsächliche Luftmengen, Zulufttemperatur, Strömungsrichtung, Geräteabwärme und Haubenerfassung geprüft. Häufig liegt das Problem in einer Kombination aus warmer Außenluft, fehlender Zuluftkonditionierung, verschmutzten Filtern, unkontrollierter Nachströmung und hohen inneren Wärmelasten.

Schritt 1: Tatsächliche Luftmengen messen

Die Anzeige einer Regelung zeigt nicht immer, welche Luftmenge an den Erfassungselementen tatsächlich ankommt. Verschmutzte Filter, verstellte Klappen, undichte Leitungen oder erhöhte Druckverluste können die Leistung verändern.

Eine messtechnische Bestandsaufnahme sollte deshalb klären:

• Wie viel Abluft wird an den einzelnen Hauben erfasst?
• Wie viel Zuluft gelangt tatsächlich in die Küche?
• Welche Druckverhältnisse bestehen zu Gastraum und Nebenräumen?
• Erreichen die Ventilatoren ihre vorgesehenen Betriebspunkte?
• Sind Filter oder Wärmeübertrager zugesetzt?
• Stimmen die Regelstufen mit der realen Nutzung überein?

Ohne diese Daten besteht die Gefahr, nur Symptome zu behandeln.

Schritt 2: Erfassung an der Kochlinie beobachten

Kochschwaden machen Luftströmungen sichtbar. Bei laufendem Betrieb lässt sich erkennen, ob sie vollständig in den Erfassungsbereich aufsteigen oder seitlich austreten. Besonders aufschlussreich sind Lastspitzen, das Öffnen von Kombidämpfern und die Nutzung von Fritteusen oder Grillgeräten.

Treten Schwaden aus, sollte geprüft werden:

• Ist der Haubenüberstand ausreichend?
• Gibt es Querströmungen aus Türen oder Auslässen?
• Wird Zuluft mit zu hoher Geschwindigkeit eingebracht?
• Haben sich Gerätepositionen seit der ursprünglichen Planung geändert?
• Werden inzwischen leistungsstärkere oder zusätzliche Geräte verwendet?
• Ist die Haube zu hoch montiert oder teilweise verdeckt?

Eine verbesserte Erfassung kann die erforderliche Abluft reduzieren, während eine reine Leistungssteigerung unter Umständen nur mehr warme Außenluft in das Gebäude zieht.

Schritt 3: Zulufttemperatur und Einbringung prüfen

Im Sommer kann Außenluft bereits warm und feucht sein. Wird sie ungekühlt eingebracht, ersetzt sie zwar die Abluft, verbessert aber nicht zwingend den thermischen Komfort. Kommt sie zudem als schneller Luftstrahl an den Arbeitsplatz, entsteht eine unangenehme Mischung aus Zug und Hitze.

Optimierungsmöglichkeiten sind:

• Zuluft großflächiger und mit geringerer Geschwindigkeit einbringen.
• Auslässe aus direkten Arbeitszonen verlegen.
• Außenluft bedarfsgerecht kühlen oder entfeuchten.
• Luftströme von Kochschwaden fernhalten.
• Zuluftmenge an die tatsächliche Abluft anpassen.
• Wärmerückgewinnung im Sommer über einen Bypass umgehen.
• geeignete Betriebszeiten für Vorlüftung oder Nachtauskühlung prüfen.

Eine Kühlung darf nicht isoliert geplant werden. Je größer die unkontrollierte Abluftmenge, desto mehr gekühlte Luft wird unmittelbar wieder abgeführt.

Schritt 4: Interne Wärmelasten reduzieren

Nicht jede Wärmebelastung muss über zusätzliche Lüftungsleistung gelöst werden. Häufig lässt sich bereits durch Geräteorganisation und Betriebsführung eine Verbesserung erreichen.

Mögliche Maßnahmen sind:

• Geräte nur während der benötigten Produktionsphase vorheizen.
• ungenutzte Kochzonen abschalten.
• Deckel und geschlossene Garverfahren konsequent verwenden.
• Wärme abgebende Kühlaggregate aus dem Arbeitsraum verlagern.
• Spül- und Kochbereiche strömungstechnisch trennen.
• Geräte mit hoher Strahlungswärme sinnvoll gruppieren.
• Produktionsabläufe entzerren, sofern der Betrieb dies zulässt.

Besonders Kälteanlagen können zur versteckten Wärmequelle werden. Wird die entzogene Wärme direkt an den Küchenraum abgegeben, erhöht sich die Last, obwohl die Geräte selbst der Kühlung dienen.

Schritt 5: Teillast und Spitzenbetrieb sauber trennen

Eine Küche benötigt während der Vorbereitung oft weniger Luft als während des Hauptservices. Im Sommer kann es sinnvoll sein, Betriebsstufen genauer an die Gerätebelegung zu koppeln. Voraussetzung bleibt, dass die Erfassung bei jeder Stufe sicher funktioniert.

Die Regelung sollte schnell auf Laständerungen reagieren. Öffnet ein stark dampfendes Gerät, darf die Luftmenge nicht erst deutlich später ansteigen. Gleichzeitig sollte die Anlage nach dem Ende der Belastung kontrolliert zurückregeln, statt unnötig lange mit voller Leistung zu laufen.

Schritt 6: Raumkühlung nur auf einer belastbaren Luftbilanz aufbauen

Eine zusätzliche Klimatisierung kann den Arbeitskomfort verbessern. Sie sollte jedoch erst dimensioniert werden, wenn Abluft, Zuluft und Geräteabwärme bekannt sind. Andernfalls wird möglicherweise eine große Kälteleistung installiert, deren Wirkung durch unkontrollierte Nachströmung wieder verloren geht.

Für ein stimmiges Konzept müssen Lüftung und Kälte gemeinsam beantworten:

• Welche Außenluftmenge muss behandelt werden?
• Welche Feuchtelast entsteht?
• Welche Wärmelast bleibt trotz Erfassung im Raum?
• Welche Temperaturen sind am Arbeitsplatz realistisch?
• Wie wird Kondensat abgeführt?
• Wie werden Zugluft und kalte Luftstrahlen vermieden?
• Welche Leistung wird bei Spitzenbetrieb benötigt?

STEUER kann Lüftungs- und Kältetechnik gemeinsam betrachten. Das ist besonders bei Bestandsküchen hilfreich, in denen vorhandene Anlagen aufeinander abgestimmt werden müssen.

Die passende Gastro Lüftung für unterschiedliche Küchenbereiche

Eine Großküche besteht nicht aus einem einzigen Raum mit gleichmäßiger Belastung. Kochzone, Spülbereich, Vorbereitung, Lager, Kühlung, Ausgabe und Gastraum stellen unterschiedliche Anforderungen. Eine gute Planung bildet diese Unterschiede über Zonen und definierte Luftwege ab.

Kochbereich

Im Kochbereich entstehen meist die höchsten Wärme- und Fettlasten. Er benötigt eine wirksame Quellenerfassung und eine Zuluftführung, die den Thermikstrom nicht stört.

Besonders kritisch sind:

• offene Grill- und Bratprozesse,
• Fritteusen,
• intensive Wok- oder Pfannenbereiche,
• häufig geöffnete Kombidämpfer,
• Frontcooking,
• dicht belegte Kochblöcke.

Die Haube oder Lüftungsdecke sollte so positioniert sein, dass Arbeitsabläufe, Gerätebedienung und Reinigung nicht eingeschränkt werden.

Spülbereich

Im Spülbereich dominieren Wasserdampf, Feuchtigkeit und Wärme. Beim Öffnen einer Haubenspülmaschine kann kurzfristig eine erhebliche Dampfwolke entstehen. Wird sie nicht erfasst, kondensiert Feuchtigkeit an Decken, Wänden und kühleren Bauteilen.

Eine wirksame Lösung berücksichtigt:

• Erfassung über oder nahe der Spülmaschine.
• Tür- und Haubenbewegungen.
• Trocknungs- und Sortierbereiche.
• Luftströmung zwischen Rein- und Unreinseite.
• Wärmeabgabe der Maschine.
• Feuchtebelastung während der Reinigung.

Spül- und Kochabluft müssen nicht zwingend identisch behandelt werden. Belastungsart, Betriebszeiten und Leitungsführung können unterschiedliche Lösungen erforderlich machen.

Vorbereitung und Kalte Küche

In der Kalten Küche ist meist weniger Prozessabluft nötig. Dafür spielen Temperaturstabilität, Hygiene und Zugfreiheit eine größere Rolle. Starke Luftbewegungen können offene Lebensmittel austrocknen oder Mitarbeitende an stationären Arbeitsplätzen belasten.

Die Zuluft sollte deshalb gleichmäßig und mit moderater Geschwindigkeit eingebracht werden. Gleichzeitig ist zu prüfen, ob warme Luft aus Koch- oder Spülbereichen in die Vorbereitung gelangt.

Ausgabe und Frontcooking

Bei Frontcooking treffen Küchenfunktion und Gästebereich unmittelbar aufeinander. Der sichtbare Kochprozess darf nicht zu Geruchs- und Wärmeeintrag in den Gastraum führen.

Erforderlich sind:

• exakt abgestimmte Erfassung,
• kontrollierte Luftströmung vom Gastraum zur Kochstelle,
• geringe Geräuschentwicklung,
• gestalterisch passende Hauben oder Erfassungselemente,
• gute Reinigbarkeit,
• stabile Funktion bei Publikumsbewegung und geöffneten Türen.

Schon kleine Querströmungen können hier große Wirkung haben. Personenbewegungen, Eingangstüren und Klimaanlagen im Gastraum sollten daher in die Planung einbezogen werden.

Lager- und Kühlbereiche

Kühlräume und Kühltechnik benötigen ein eigenes Temperatur- und Feuchtekonzept. Warme, feuchte Küchenluft sollte nicht unkontrolliert in Kühlräume gelangen. Sie erhöht den Energiebedarf und kann Kondensation oder Vereisung begünstigen.

Türpositionen und Raumdruck sind deshalb auch für die Kältetechnik relevant. Lüftung, Kühlung und betriebliche Wege müssen gemeinsam geplant werden.

Wer plant Lüftung Gastro mit Beratung, Montage und Service in Norddeutschland?

STEUER plant und realisiert Lüftung Gastro für Gastronomie, Hotellerie, Gemeinschaftsverpflegung und weitere professionelle Küchenbetriebe in Norddeutschland. Der Leistungsumfang kann Bestandsaufnahme, technische Auslegung, Abstimmung mit Küchen- und Kältetechnik, Montage, Inbetriebnahme, Wartung und Service umfassen. Dadurch bleiben Planung und spätere Betreuung in einem durchgängigen technischen Konzept verbunden.

Für Betreiber ist ein durchgängiger Ansprechpartner besonders wertvoll, wenn mehrere technische Bereiche zusammenwirken. In einer Großküche beeinflussen sich Lüftung, Kälte, Kochtechnik, Spültechnik, Edelstahlbau und Gebäudetechnik gegenseitig. Wird nur eine Komponente verändert, kann dies Auswirkungen auf Luftmengen, Wärmeabgabe, Leitungswege und Wartungszugänge haben.

STEUER kann Projekte deshalb aus der Perspektive des gesamten Betriebs betrachten. Dazu gehören unter anderem:

• Beratung und Bestandsaufnahme vor Ort.
• Erfassung der betrieblichen Anforderungen.
• Planung von Zu- und Abluft.
• Koordination mit Großküchen- und Kältetechnik.
• Berücksichtigung von Filterung, Schall und Wartung.
• Montage und technische Inbetriebnahme.
• Einweisung der verantwortlichen Personen.
• regelmäßige Wartung und bedarfsgerechter Service.

Die frühe Abstimmung reduziert Schnittstellenrisiken. Das gilt sowohl für Neubauten als auch für Modernisierungen im Bestand. Gerade bei Umbauten muss geklärt werden, welche Komponenten weiterverwendet werden können, welche Leitungswege verfügbar sind und wie die Montage in den Betriebsablauf integriert wird.

Umsetzung einer Gastro Lüftung: vom Aufmaß bis zur Inbetriebnahme

Eine belastbare Planung folgt einem nachvollziehbaren Prozess. Jede Phase beantwortet andere Fragen. Entscheidungen sollten in der richtigen Reihenfolge getroffen werden, damit spätere Änderungen nicht zu unnötigen Umbauten führen.

Phase 1: Bestandsaufnahme und Zieldefinition

Bei einem Vor-Ort-Termin werden Räume, Geräte, Leitungswege, Technikflächen und betriebliche Abläufe aufgenommen. Bei Bestandsanlagen sollten zusätzlich frühere Planunterlagen, Wartungsprotokolle und bekannte Störungen ausgewertet werden.

Zu dokumentieren sind insbesondere:

• vorhandene Hauben und Lüftungsdecken,
• Ventilatoren und Luftaufbereitungsgeräte,
• Leitungsquerschnitte und Leitungsverlauf,
• Außenluftansaugung und Fortluftausblas,
• Filter- und Reinigungszugänge,
• elektrische Anschlüsse und Regelung,
• angrenzende Räume und Druckverhältnisse,
• vorhandene Kälte- und Wärmeerzeugung,
• Schall- oder Geruchsbeschwerden,
• geplante Änderungen am Küchengerätelayout.

Das Projektziel sollte konkret formuliert werden. Geht es um mehr Kapazität, geringere Wärmebelastung, eine neue Kochlinie, Wärmerückgewinnung oder die vollständige Erneuerung einer störanfälligen Anlage?

Phase 2: Betriebskonzept und Lastprofil

Gemeinsam mit dem Betreiber wird ein realistisches Tages- und Wochenprofil erstellt. Dabei werden Vorbereitung, Produktionsspitzen, Ausgabe, Nachbereitung und Reinigung getrennt betrachtet.

Für einen Hotelbetrieb können beispielsweise Frühstück und Abendservice unterschiedliche Geräte und Luftmengen benötigen. Eine Kantine hat möglicherweise eine kurze, sehr intensive Mittagsphase. Ein Restaurant auf Sylt muss starke saisonale Schwankungen abbilden.

Das Lastprofil ist die Grundlage für Regelung und Wirtschaftlichkeit. Ohne diese Informationen wird häufig entweder zu klein oder unnötig groß geplant.

Phase 3: Variantenentwicklung

Auf Basis der erhobenen Daten werden technische Varianten entwickelt. Diese können sich etwa bei Erfassungssystem, Leitungsweg, Ventilatorposition, Wärmerückgewinnung oder Zuluftführung unterscheiden.

Die Bewertung erfolgt nicht nur nach Investitionsaufwand. Wichtige Entscheidungskriterien sind:

• sichere Erfassung,
• Arbeitskomfort,
• Energiebedarf,
• Reinigbarkeit,
• Wartungszugang,
• Platzbedarf,
• Schallentwicklung,
• Erweiterbarkeit,
• Montageaufwand,
• Betriebssicherheit.

Eine Variante mit geringem Platzbedarf kann beispielsweise höhere Luftgeschwindigkeiten und mehr Schall verursachen. Eine aufwendige Wärmerückgewinnung kann technisch sinnvoll sein, benötigt aber ausreichend Raum für Filter, Wärmeübertrager und Wartung.

Phase 4: Ausführungsplanung und Gewerkeabstimmung

Nach der Variantenentscheidung werden Geräte, Leitungen, Auslässe, Durchführungen und Regelung konkret geplant. Kollisionen mit Tragwerk, Sprinklertechnik, Elektroinstallationen, Beleuchtung und Kücheneinrichtung müssen vor der Montage gelöst werden.

Besonders wichtig sind:

• genaue Haubenpositionen über der Kochtechnik,
• Leitungsführung und Revisionsöffnungen,
• Dach- oder Fassadendurchführungen,
• Kondensatführung,
• Brandschutzdetails,
• Schallmaßnahmen,
• Filterzugang,
• Platz für Ventilatoren und Wärmerückgewinnung,
• Elektro- und Regelungsschnittstellen,
• Montage- und Transportwege.

In Bestandsgebäuden sollte zusätzlich geklärt werden, welche Arbeiten außerhalb der Betriebszeiten stattfinden müssen.

Phase 5: Montage und Koordination

Die Montage wird so organisiert, dass Bauteile in der richtigen Reihenfolge eingebracht werden. Große Hauben, Lüftungsgeräte oder Kanalsegmente können besondere Transport- und Hebewege erfordern.

Bei laufendem Betrieb sind saubere Bauabschnitte erforderlich. Staubschutz, Provisorien und genaue Abschaltfenster helfen, Beeinträchtigungen zu begrenzen. Auf Inselstandorten wie Sylt müssen Materiallieferungen, Personal und mögliche Nacharbeiten besonders sorgfältig koordiniert werden.

Phase 6: Inbetriebnahme und Einregulierung

Nach der Montage wird die Anlage nicht nur eingeschaltet. Sie muss gemessen, eingestellt und unter realistischen Bedingungen geprüft werden.

Zur Inbetriebnahme gehören:

• Kontrolle der Drehrichtung und Ventilatorfunktion.
• Messung der Zu- und Abluftmengen.
• Einstellung der Luftverteilung.
• Prüfung der Raumdruckverhältnisse.
• Funktionskontrolle der Regelstufen.
• Test von Wärmerückgewinnung und Sommerbypass.
• Kontrolle von Störmeldungen und Verriegelungen.
• Beobachtung der Haubenerfassung unter Last.
• Dokumentation der Soll- und Istwerte.

Ein Test ohne laufende Kochprozesse reicht nicht aus, um die Erfassung abschließend zu beurteilen. Wo möglich, sollten typische Belastungssituationen nachgestellt oder im regulären Betrieb kontrolliert werden.

Phase 7: Einweisung und Wartungsplanung

Verantwortliche Mitarbeitende müssen wissen, wie die Anlage bedient wird, welche Anzeigen relevant sind und wann Filter gereinigt oder gewechselt werden. Eine verständliche Einweisung reduziert Fehlbedienungen.

Der Wartungsplan sollte festlegen:

• welche Filter wie oft kontrolliert werden,
• welche Komponenten gereinigt werden müssen,
• wie der Filterdruckverlust bewertet wird,
• wann Ventilatoren und Antriebe geprüft werden,
• wie Wärmeübertrager zugänglich sind,
• welche Messwerte dokumentiert werden,
• wie bei Störungen vorzugehen ist.

Wartung erhält nicht nur die Technik, sondern auch die geplante Luftleistung. Eine Anlage mit zugesetzten Filtern und verschmutzten Komponenten kann ihre ursprüngliche Funktion nicht dauerhaft erfüllen.

Regionale Besonderheiten in Husum, Sylt, Hamburg und Schleswig-Holstein

Die technischen Grundlagen sind überall ähnlich. Dennoch beeinflussen Standort, Gebäudestruktur und Betriebsform die Ausführung erheblich. Ein standardisiertes Konzept lässt sich deshalb nicht unverändert von einem Standort auf den nächsten übertragen.

Husum und die Westküste

In Husum und an der Westküste wirken Wind, Feuchtigkeit und wechselnde Witterung auf Ansaug- und Ausblasöffnungen. Dachaufbauten und Wetterschutz müssen so geplant werden, dass Niederschlag und ungünstige Windanströmung die Funktion nicht beeinträchtigen.

Weitere Punkte sind:

• korrosionsgerechte Materialauswahl,
• sichere Befestigung exponierter Bauteile,
• geeignete Positionierung der Außenluftansaugung,
• Vermeidung von Kurzschlüssen zwischen Fort- und Außenluft,
• gut zugängliche Technikflächen,
• zuverlässiger Servicezugang auch bei schlechtem Wetter.

Die regionale Nähe von STEUER erleichtert Bestandsaufnahmen, Abstimmungen und die laufende Betreuung in Nordfriesland.

Sylt

Auf Sylt kommen Insellogistik, salzhaltige Luft und starke Saisonspitzen zusammen. Gastronomie und Hotellerie müssen während hoch ausgelasteter Zeiten zuverlässig funktionieren. Wartungs- oder Montagefenster sind häufig eng.

Für die Planung bedeutet das:

• robuste und korrosionsgeschützte Außenbauteile,
• frühzeitige Material- und Transportkoordination,
• Anlagenleistung für reale Spitzenlasten,
• bedarfsgerechte Teillastregelung außerhalb der Hauptsaison,
• gut erreichbare Filter und Verschleißteile,
• sorgfältig geplante Dach- und Fassadenarbeiten,
• vorausschauende Wartung vor starken Betriebsphasen.

Betriebssicherheit hat auf der Insel ein besonderes Gewicht, weil ungeplante Reparaturen logistisch aufwendiger sein können. Der Standort von STEUER auf Sylt unterstützt kurze Abstimmungs- und Servicewege.

Hamburg

In Hamburg befinden sich viele gastronomische Küchen in dicht bebauten Bestandsgebäuden. Technikflächen sind knapp. Leitungen müssen möglicherweise durch mehrere Geschosse geführt werden. Nachbarschaft, Gerüche und Schall spielen eine große Rolle.

Typische Planungsfragen sind:

• Wo kann die Fortluft störungsarm ausgeblasen werden?
• Wie lässt sich Außenluft ohne Kurzschluss ansaugen?
• Welche Leitungsquerschnitte passen in den Bestand?
• Wie werden Brandabschnitte und Nutzungsbereiche durchquert?
• Wo können Schalldämpfer und Ventilatoren untergebracht werden?
• Wie erfolgt die Montage bei engen Treppenhäusern oder begrenzten Dachzugängen?
• Wie bleibt die Anlage für Reinigung und Wartung erreichbar?

Eine kleine Technikfläche darf nicht zu dauerhaft hohen Luftgeschwindigkeiten zwingen. Frühzeitige Koordination mit Architektur und Gebäudetechnik ist daher besonders wichtig.

Schleswig-Holstein und Norddeutschland

Schleswig-Holstein verbindet ländliche Gasthöfe, Ferienhotels, Kliniken, Schulen, Pflegeeinrichtungen, Kantinen und urbane Gastronomie. Entsprechend unterschiedlich sind Kapazität, Betriebszeiten und Gebäudebestand.

Im Winter erfordert die Außenluft häufig eine wirksame Temperierung. Im Sommer können hohe Feuchte und starke Sonneneinstrahlung zusätzliche Lasten verursachen. Küstennahe Standorte benötigen zudem robuste Außenbauteile und geeigneten Korrosionsschutz.

Kurze Servicewege sind besonders bei dezentralen Standorten relevant. STEUER betreut Projekte von Husum und Sylt über Schleswig-Holstein bis in den Hamburger Raum und kann Planung, Montage und Wartung regional koordinieren.

Typische Fehler bei der Lüftungstechnik Gastronomie

Viele Probleme entstehen nicht durch einen einzelnen großen Planungsfehler. Häufig kommen mehrere kleinere Abweichungen zusammen. Eine strukturierte Prüfung hilft, diese Ursachen früh zu erkennen.

Fehler 1: Luftmenge nur nach Raumgröße festlegen

Ein pauschaler Luftwechsel berücksichtigt nicht, welche Geräte tatsächlich betrieben werden. Zwei gleich große Küchen können völlig unterschiedliche Lasten haben.

Besser: Luftmengen aus Gerätebelegung, Emissionen, Erfassungssystem, Gleichzeitigkeit und Raumströmung ableiten.

Fehler 2: Abluft planen, Zuluft aber offenlassen

Wird nur die Abluftmenge betrachtet, strömt Ersatzluft unkontrolliert über Türen und Fugen nach. Das führt zu Zugluft und instabilen Druckverhältnissen.

Besser: Für jede Abluftstufe eine passende Zuluft- und Überströmstrategie definieren.

Fehler 3: Zuluft direkt auf die Kochlinie richten

Ein schneller Luftstrahl kann Kochschwaden unter der Haube herausdrücken. Mehr Frischluft verschlechtert dann paradoxerweise die Erfassung.

Besser: Auslässe, Geschwindigkeiten und Strömungsrichtungen im Zusammenhang mit Haube und Geräten planen.

Fehler 4: Wärmerückgewinnung ohne Reinigungszugang auswählen

Wärmeübertrager können durch Fett und Feuchtigkeit an Leistung verlieren. Ist die Reinigung umständlich, wird sie im Betrieb häufig aufgeschoben.

Besser: Filterung, Revisionsflächen, Kondensatführung und Reinigung als feste Auswahlkriterien behandeln.

Fehler 5: Filterflächen zu knapp dimensionieren

Kleine Filterflächen verursachen höhere Geschwindigkeiten und Druckverluste. Mit zunehmender Verschmutzung sinkt die Luftleistung weiter.

Besser: Filtergröße, Anfangsdruckverlust, zulässige Verschmutzung und Wechselzugang gemeinsam bewerten.

Fehler 6: Geräte nach der Lüftungsplanung austauschen

Ein zusätzlicher Grill oder eine leistungsstärkere Fritteuse kann die ursprüngliche Erfassung überfordern. Auch verschobene Geräte verändern den Thermikstrom.

Besser: Änderungen an der Kochtechnik immer auf ihre Auswirkungen auf Haube, Luftmenge und Regelung prüfen.

Fehler 7: Ventilatorleistung mit wirksamer Erfassung verwechseln

Ein großer Ventilator garantiert keine gute Funktion. Ungeeignete Haubengeometrie, Querströmungen und hohe Druckverluste können trotz hoher Anschlussleistung zu schlechter Erfassung führen.

Besser: Das Gesamtsystem messen und unter realer Last beobachten.

Fehler 8: Wartungszugänge erst nachträglich betrachten

Filter, Ventilatoren und Revisionsöffnungen müssen erreichbar sein, ohne den Betrieb unnötig zu unterbrechen oder gefährliche Arbeitsbedingungen zu schaffen.

Besser: Wartungsflächen bereits im Grundriss und in der Leitungsplanung reservieren.

Fehler 9: Schall erst nach Beschwerden behandeln

Nachträgliche Schalldämpfer benötigen Platz und erhöhen den Druckverlust. Eine ungünstige Ausblasposition lässt sich später oft nur mit hohem Aufwand ändern.

Besser: Innen- und Außenschall von Beginn an in Ventilatorwahl, Leitungsführung und Dachplanung einbeziehen.

Fehler 10: Keine Einregulierung dokumentieren

Ohne dokumentierte Soll- und Istwerte lässt sich später schwer beurteilen, ob Filterverschmutzung, Umbauten oder Regelungsänderungen die Leistung beeinflusst haben.

Besser: Luftmengen, Druckwerte, Regelstufen und Einstellungen bei der Inbetriebnahme nachvollziehbar festhalten.

Wartung und Betriebssicherheit der Gastro Lüftung

Eine korrekt geplante Anlage bleibt nur dann leistungsfähig, wenn Filter, Leitungen, Ventilatoren und Regelung regelmäßig kontrolliert werden. Die Wartungsintervalle richten sich nach Nutzung, Fettbelastung, Betriebsstunden und Anlagenaufbau.

Der Betreiber sollte zwischen täglichen, regelmäßigen und fachtechnischen Aufgaben unterscheiden.

Im laufenden Küchenbetrieb relevant sind:

• sichtbare Kontrolle der Fettfilter,
• Reinigung gemäß Betriebs- und Hygienekonzept,
• Beobachtung ungewöhnlicher Geräusche,
• Prüfung auffälliger Gerüche oder Kondensation,
• Meldung nachlassender Erfassung,
• Freihalten von Zu- und Abluftöffnungen.

Im Rahmen der technischen Wartung relevant sind:

• Kontrolle von Ventilatoren und Antrieben,
• Messung oder Bewertung des Filterdruckverlusts,
• Prüfung von Regelung und Sensoren,
• Reinigung zugänglicher Anlagenbereiche,
• Kontrolle von Kondensatabläufen,
• Prüfung der Wärmerückgewinnung,
• Sichtkontrolle von Befestigungen und Außenbauteilen,
• Vergleich aktueller Messwerte mit der Inbetriebnahme.

Eine nachlassende Erfassung sollte nicht automatisch durch dauerhaft höhere Ventilatordrehzahl kompensiert werden. Zuerst ist die Ursache zu klären. Häufig liegen verschmutzte Filter, veränderte Klappenstellungen oder zusätzliche Widerstände vor.

STEUER kann Wartung und Service in ein langfristiges Betreuungskonzept einbinden. Dadurch bleiben Anlagenkenntnis, dokumentierte Einstellungen und spätere Optimierungen miteinander verbunden.

FAQ zur Lüftung Gastro

Welche Rolle spielt die Zuluft in einer Gastroküche?

Zuluft ersetzt die von der Abluftanlage entfernte Luft kontrolliert. Ohne passende Zuluft entsteht starker Unterdruck, und Außenluft strömt über Türen, Fenster oder Undichtigkeiten nach. Das kann Zugluft, Geruchsübertragung und hohe Heiz- oder Kühllasten verursachen. Gute Zuluft wird temperiert und mit geringer Geschwindigkeit so eingebracht, dass sie Arbeitsplätze versorgt, aber den aufsteigenden Thermikstrom über Kochgeräten nicht stört. Menge, Position und Temperatur müssen deshalb gemeinsam mit der Abluft geplant werden.

Reicht eine leistungsstärkere Abluftanlage gegen Küchengerüche?

Nicht zwingend. Geruchsprobleme entstehen häufig durch schlechte Erfassung, ungünstige Zuluftströmung, verschmutzte Filter, ungeeignete Ausblaspositionen oder falsche Druckverhältnisse. Eine höhere Abluftmenge kann den Unterdruck verstärken und mehr untemperierte Außenluft in das Gebäude ziehen. Sinnvoll ist zunächst eine Bestandsmessung. Dabei werden Haubenerfassung, Luftmengen, Filterzustand, Leitungswege und Raumdruck geprüft. Erst danach lässt sich entscheiden, ob eine Leistungsanpassung, eine bessere Erfassung oder eine Änderung der Luftführung erforderlich ist.

Kann eine bestehende Gastro Lüftung modernisiert werden?

Viele Bestandsanlagen lassen sich schrittweise modernisieren, sofern Leitungswege, Hauben, Ventilatoren und Technikflächen dafür geeignet sind. Mögliche Maßnahmen sind neue Ventilatoren, bedarfsgerechte Regelung, optimierte Zuluft, verbesserte Filterung oder eine angepasste Wärmerückgewinnung. Vor der Entscheidung sollte geprüft werden, ob vorhandene Leitungsquerschnitte und Erfassungselemente zu den heutigen Geräten passen. STEUER kann die Bestandsanlage aufnehmen, Messwerte ermitteln und daraus ein abgestimmtes Modernisierungskonzept entwickeln.

Wie lässt sich die Lüftung bei einem Umbau im laufenden Betrieb erneuern?

Eine Erneuerung im laufenden Betrieb benötigt klare Bauabschnitte und definierte Abschaltfenster. Zunächst wird festgelegt, welche Küchenbereiche vorübergehend weiterarbeiten müssen. Anschließend werden provisorische Luftführungen, Staubschutz, Materialwege und Montagezeiten geplant. Große Komponenten sollten möglichst früh vermessen und vorbereitet werden. Besonders kritische Arbeiten können außerhalb der Produktionszeiten erfolgen. Eine enge Koordination zwischen Küchenleitung, Montage und Gebäudetechnik reduziert Betriebsunterbrechungen. STEUER kann Planung, Lieferung, Montage und Inbetriebnahme innerhalb eines abgestimmten Ablaufplans zusammenführen.

Wie erkennt man, dass eine Küchenlüftung neu eingestellt werden muss?

Typische Hinweise sind austretende Kochschwaden, zunehmende Hitze, beschlagene Flächen, ungewöhnliche Gerüche, laute Ventilatoren oder schwer öffnende Türen. Auch nach einem Gerätewechsel, einer Küchenerweiterung oder Änderungen an Türen und Raumaufteilung sollte die Luftbilanz geprüft werden. Eine fachliche Kontrolle umfasst Luftmengenmessung, Filterzustand, Regelstufen, Raumdruck und die Beobachtung der Erfassung unter Last. So lässt sich unterscheiden, ob eine Einregulierung, Reinigung, Reparatur oder technische Erweiterung notwendig ist.

Lüftung Gastro als Gesamtsystem wirtschaftlich auslegen

Eine leistungsfähige Lüftung Gastro entsteht aus dem abgestimmten Zusammenspiel von Erfassung, Abluft, Zuluft, Filtertechnik, Wärmerückgewinnung und Regelung. Die Raumgröße allein reicht als Planungsgrundlage nicht aus. Entscheidend sind Geräte, Wärmelasten, Gleichzeitigkeit, Betriebszeiten, Arbeitsabläufe und die tatsächliche Strömung im Raum.

Für einen wirtschaftlichen Betrieb sollten Luftmengen weder zu knapp noch pauschal zu groß angesetzt werden. Wärmerückgewinnung kann bei langen Laufzeiten und hohen Luftmengen sinnvoll sein, benötigt in Küchenabluft aber eine belastbare Filter-, Reinigungs- und Wartungsstrategie. Bei sommerlicher Überhitzung sollten zuerst Erfassung, Luftbilanz, Zulufttemperatur und interne Wärmelasten geprüft werden.

STEUER begleitet Gastronomie, Hotellerie, Kantinen, Kliniken, Pflegeeinrichtungen und weitere professionelle Küchenbetriebe in Husum, Sylt, Hamburg, Schleswig-Holstein und Norddeutschland. Beratung, Planung, Montage, Inbetriebnahme, Wartung und Service können dabei zu einem durchgängigen technischen Konzept verbunden werden.
