VDI 2052, DIN EN 16282 und VDI 6022: Welche Vorgaben gelten für Gastronomieküchen?

Warum Küchenlüftung mehr als eine Ablufthaube ist

In einer Restaurant-, Hotel- oder Großküche entstehen gleichzeitig Wärme, Wasserdampf, Gerüche, Aerosole und Verbrennungsprodukte. Diese Belastungen müssen möglichst nah an ihrer Entstehungsstelle erfasst werden. Eine Haube, die lediglich sichtbar über den Geräten montiert ist, erfüllt diese Aufgabe nicht automatisch.

Die VDI 2052 betrachtet deshalb nicht nur den Abluftventilator. Sie bezieht die thermischen Geräte, den Spülbereich, die Raumgeometrie, die Hauben- oder Deckenkonstruktion, die Zuluftführung, die Behaglichkeit am Arbeitsplatz und den Betrieb der gesamten Anlage ein. Für eine funktionierende Küchenlüftung müssen alle diese Faktoren aufeinander abgestimmt sein.

Besonders wichtig ist die Wechselwirkung zwischen Abluft und Zuluft. Jeder Kubikmeter Luft, der aus der Küche abgeführt wird, muss kontrolliert ersetzt werden. Geschieht das nicht, strömt Luft unkontrolliert durch Türen, Fenster, Schächte oder angrenzende Räume nach. Das kann Gerüche verteilen, Zugerscheinungen verursachen und die Erfassung über den Kochgeräten verschlechtern.

Für Restaurants und Hotels in Hamburg stellt sich diese Aufgabe häufig in engen Bestandsgebäuden mit begrenzten Schächten und sensibler Nachbarschaft. Auf Sylt kommen saisonale Spitzenlasten, Insellogistik und Küstenklima hinzu. In Husum und Schleswig-Holstein müssen unter anderem kurze Servicewege, robuste Außenbauteile und die Zugänglichkeit auf dem Dach berücksichtigt werden.

Entscheidend ist daher: Eine Küchenlüftung wird nicht nach einem einzelnen Gerät und nicht allein nach der Raumfläche ausgelegt. Sie wird aus dem tatsächlichen Nutzungskonzept, der Geräteliste und den baulichen Randbedingungen entwickelt.

Welche Folgen drohen bei einer nicht regelgerecht geplanten Küchenlüftung?

Fehlerhafte Luftmengen, ungeeignete Zuluft, unzureichende Fettabscheidung oder fehlende Reinigungszugänge können den Küchenbetrieb direkt beeinträchtigen. Mögliche Folgen reichen von Hitze, Zugluft und Geruchsübertragung über Fettablagerungen und steigenden Energiebedarf bis zu hygienischen Mängeln und erhöhten Brandlasten. Zusätzlich können Abnahmeprobleme, Nutzungseinschränkungen und aufwendige Nachbesserungen entstehen.

Wrasen werden nicht vollständig erfasst

Als Wrasen wird das Gemisch aus aufsteigender warmer Luft, Wasserdampf, Geruchsstoffen und feinen Fett- oder Ölpartikeln bezeichnet. Es bildet sich über Herden, Kippbratpfannen, Fritteusen, Grills, Kombidämpfern und anderen thermischen Geräten.

Eine zu kleine Haube kann den aufsteigenden Strom nicht vollständig aufnehmen. Dasselbe gilt bei einer ungünstigen Montagehöhe, fehlendem Überstand oder starken Querströmungen. Dann treten Wrasen seitlich aus und verteilen sich im Raum.

Typische Auswirkungen sind:

• Hohe Temperatur und Luftfeuchtigkeit im Arbeitsbereich.
• Sichtbare Dampf- und Rauchschwaden.
• Fettfilme auf Wänden, Decken, Leuchten und Geräten.
• Gerüche in Gasträumen, Treppenhäusern oder angrenzenden Nutzungseinheiten.
• Erhöhter Reinigungsaufwand.
• Beeinträchtigungen für Beschäftigte.
• Beschwerden aus der Nachbarschaft.

Die Erfassung darf deshalb nicht erst bei der Abnahme betrachtet werden. Sie ist bereits bei der Auswahl und Anordnung der Kochgeräte ein zentrales Planungskriterium.

Unkontrollierter Unterdruck stört den Betrieb

Wird viel Abluft abgeführt, ohne ausreichend Zuluft bereitzustellen, entsteht Unterdruck. Türen lassen sich möglicherweise schwer öffnen, Außenluft strömt unkontrolliert nach und Gerüche werden aus anderen Bereichen angesaugt.

Besondere Aufmerksamkeit benötigen Küchen mit gasbetriebenen Geräten oder anderen Feuerstätten. Hier müssen Verbrennungsluftversorgung, Abgasführung, Lüftungsbetrieb und sicherheitstechnische Verriegelungen gemeinsam geplant werden. Pauschale Lösungen sind nicht belastbar.

Auch ein zu hoher Zuluftvolumenstrom ist problematisch. Wird kalte oder schnelle Zuluft direkt auf den Kochblock gerichtet, kann sie den Thermikstrom von der Haube wegdrücken. Eine rechnerisch ausreichende Abluftmenge hilft dann wenig, weil die Erfassung durch die Raumströmung gestört wird.

Fettablagerungen erhöhen die Brandlast

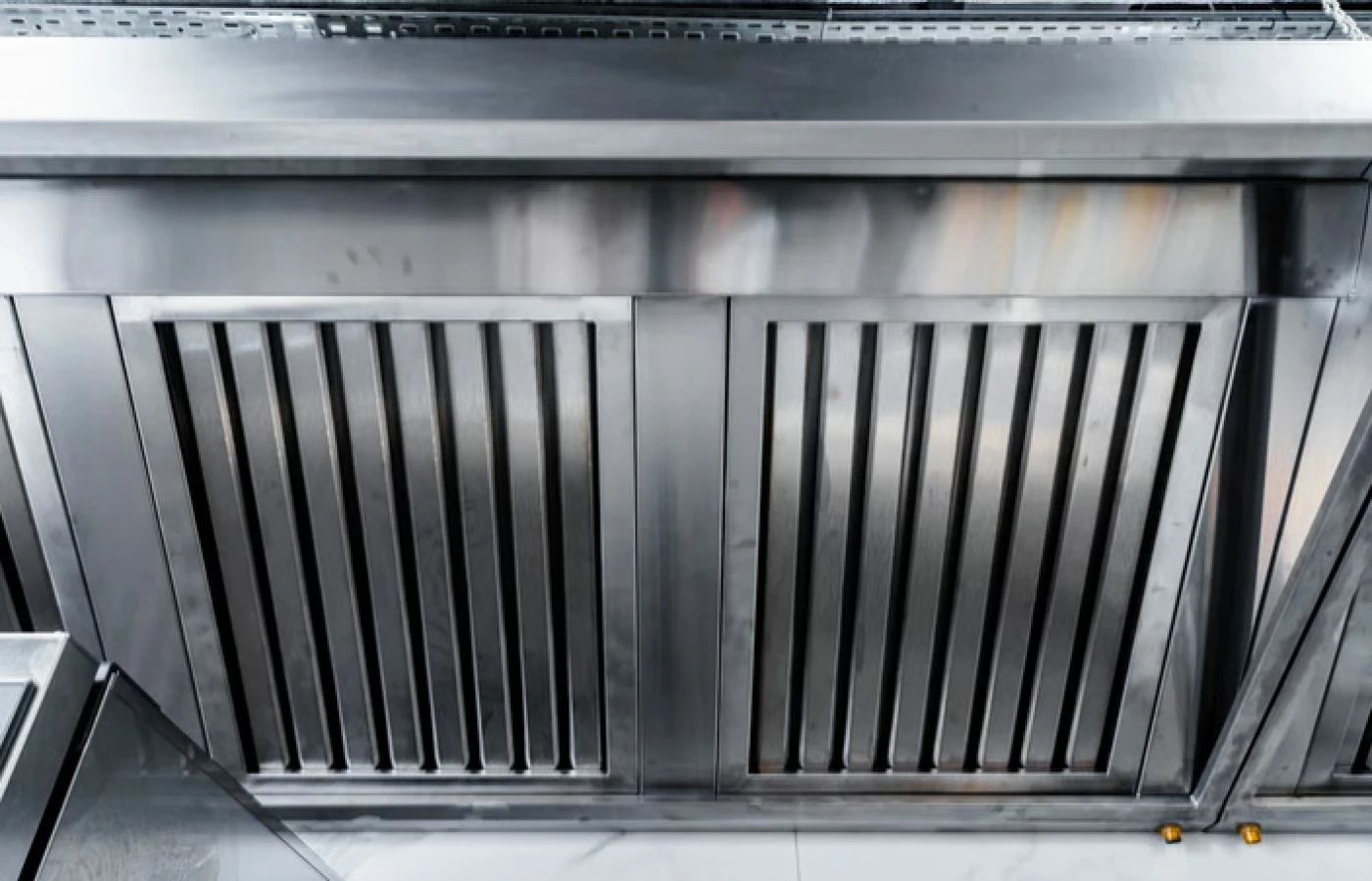

Küchenwrasen enthalten fein verteilte Fette und Öle. Ein wirksamer Aerosolabscheider reduziert deren Eintrag in die Abluftleitungen. Er beseitigt die Belastung jedoch nicht vollständig.

Mit der Zeit können sich Fettablagerungen in Hauben, Deckenhohlräumen, Leitungen, Ventilatoren und Aggregatkammern ansammeln. Diese Ablagerungen beeinträchtigen die Hygiene, erhöhen Strömungswiderstände und bilden eine zusätzliche Brandlast. Die Berufsgenossenschaft weist deshalb auf wirksame Abscheider, regelmäßige Kontrollen und bedarfsgerechte Reinigungen hin.

Nicht ausreichend sind Lösungen, bei denen ungeeignete Gestrick- oder Streckgitterelemente als alleinige Fettabscheidung eingesetzt werden. Bei Geräten mit erhöhter Brandgefahr müssen für den Anwendungsfall geeignete, flammendurchschlagsichere Abscheider berücksichtigt werden. Die konkrete Auswahl richtet sich unter anderem nach Geräteart, Abluftvolumenstrom und Einbausituation.

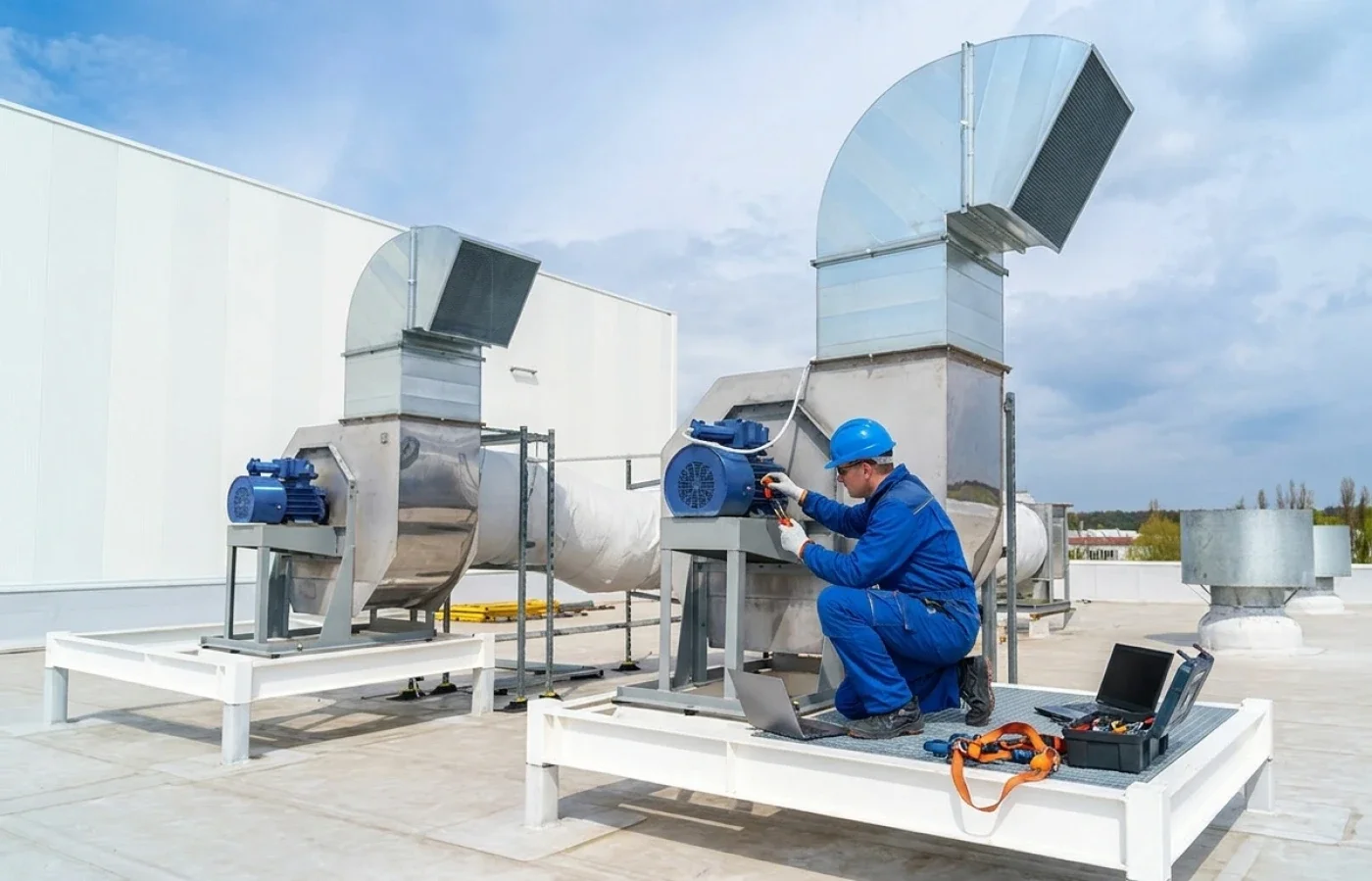

Fehlende Reinigungsöffnungen machen Wartung praktisch unmöglich

Eine Abluftleitung kann auf dem Plan korrekt dimensioniert sein und trotzdem im Betrieb versagen, wenn Kontrolle und Reinigung nicht erreichbar sind. Typische Problemstellen sind:

• Bögen ohne Revisionsöffnung.
• Abzweige hinter festen Einbauten.
• Ventilatoren über nicht demontierbaren Decken.
• Leitungsabschnitte in nicht zugänglichen Schächten.
• Fehlende Entleerungs- oder Ablaufmöglichkeiten.
• Haubenzwischenräume ohne Zugang.
• Revisionsklappen, die nach dem Innenausbau nicht mehr geöffnet werden können.

Die BGN empfiehlt Revisionsmöglichkeiten insbesondere an Richtungsänderungen, Querschnittsänderungen, Abzweigen und eingebauten Komponenten. Bei geraden Leitungsabschnitten nennt ihre Arbeitssicherheitsinformation einen Abstand von höchstens drei Metern als Orientierung.

Wartbarkeit ist damit kein späteres Servicethema. Sie ist ein Planungsmerkmal der Anlage.

Hygieneprobleme können von der Zuluftseite ausgehen

Während Fettbelastungen hauptsächlich die Abluftseite betreffen, können sich auf der Zuluftseite andere Risiken entwickeln. Dazu gehören verschmutzte Filter, feuchte Bauteile, stehendes Kondensat, schlecht zugängliche Register oder hygienisch problematische Befeuchtungseinrichtungen.

Die VDI 6022 verlangt, dass die Raumluft durch die raumlufttechnische Anlage hygienisch nicht verschlechtert wird. Sie betrachtet deshalb Planung, Herstellung, Einbau, Betrieb, Instandhaltung und Prüfung der Komponenten, die Einfluss auf die Zuluftqualität haben.

Lärm und Gerüche werden häufig zu spät berücksichtigt

Eine technisch leistungsfähige Anlage kann trotzdem ungeeignet sein, wenn sie zu laut arbeitet oder Gerüche ungünstig ausbläst. Betroffen sind nicht nur die Küchenarbeitsplätze. Ventilatoren, Luftdurchlässe und Fortluftöffnungen können Gasträume, Hotelzimmer, Wohnungen oder Nachbargrundstücke beeinträchtigen.

Gerade in Hamburg mit gemischt genutzten Gebäuden und auf dicht bebauten Hotel- oder Gastronomiegrundstücken müssen Fortluftposition, Schallübertragung, Betriebszeiten und mögliche Kurzschlüsse zwischen Fort- und Außenluft früh geprüft werden.

Wie unterscheiden sich VDI 2052, DIN EN 16282 und VDI 6022?

Die drei Regelwerke verfolgen unterschiedliche Schwerpunkte. Die VDI 2052 betrachtet die raumlufttechnische Gesamtplanung einer gewerblichen Küche. Die DIN EN 16282 enthält allgemeine Berechnungsgrundlagen und Anforderungen an konkrete Komponenten der Küchenlüftung. Die VDI 6022 behandelt die Hygiene von RLT-Anlagen, insbesondere von Bauteilen, die die Zuluftqualität beeinflussen.

Sie konkurrieren daher nicht einfach miteinander. In einer fachgerechten Planung werden sie gemeinsam ausgewertet.

VDI 2052: Gesamtplanung der gewerblichen Küche

Die VDI 2052 Blatt 1 gibt Hinweise zur Luftbehandlung sowie zur Dimensionierung und zum Aufbau raumlufttechnischer Anlagen in gewerblichen Küchen und zugehörigen Räumen. Dazu gehören unter anderem Kochbereiche, Spülbereiche, Speisenausgaben und teilweise angrenzende Funktionsräume.

Sie behandelt insbesondere:

• Wärme- und Stofflasten.
• Thermische Behaglichkeit.
• Raumlufttemperatur und Luftfeuchtigkeit.
• Luftgeschwindigkeiten im Arbeitsbereich.
• Luftführung und Erfassung.
• Luftvolumenstromberechnung.
• Abluft- und Zuluftanlagen.
• Hauben und Lüftungsdecken.
• Aerosolabscheidung.
• Mess-, Steuer- und Regelungstechnik.
• Abnahme, Dokumentation und Betrieb.

Die gegenwärtige Ausgabe von VDI 2052 Blatt 1 stammt aus April 2017. Ergänzend behandelt VDI 2052 Blatt 2 seit Januar 2022 die Reinigung von Küchenabluftanlagen. VDI-MT 2052 Blatt 3 beschreibt Qualifikationen für damit betraute Personen.

DIN EN 16282: Berechnung und Bauteile der Küchenlüftung

Die DIN EN 16282 ist eine achtteilige Normenreihe für Elemente zur Be- und Entlüftung gewerblicher Küchen. Teil 1 enthält allgemeine Anforderungen einschließlich Berechnungsmethoden. Die weiteren Teile widmen sich den einzelnen Systemkomponenten.

Die Normenreihe gliedert sich in:

1. Allgemeine Anforderungen einschließlich Berechnungsmethoden.
2. Küchenlüftungshauben.
3. Küchenlüftungsdecken.
4. Luftdurchlässe.
5. Luftleitungen.
6. Aerosolabscheider.
7. Installation und Betrieb ortsfester Feuerlöschanlagen.
8. Anlagen zur Aerosolnachbehandlung.

Damit beantwortet die DIN EN 16282 Fragen wie: Welche Anforderungen gelten für eine Haube? Wie muss eine Lüftungsdecke gestaltet sein? Welche Eigenschaften brauchen Luftleitungen und Aerosolabscheider? Welche Vorgaben betreffen eine ortsfeste Feuerlöschanlage?

Die Reihe umfasst nicht nur Abmessungen. Sie behandelt auch Sicherheit, Hygiene, Konstruktion, Prüfung, Betrieb und Reinigbarkeit der jeweiligen Elemente.

VDI 6022: Hygiene der RLT-Anlage und der Zuluft

Die VDI 6022 Blatt 1 soll verhindern, dass eine RLT-Anlage die Qualität der zugeführten Luft verschlechtert. Sie gilt für zentrale und dezentrale Komponenten, die Einfluss auf die Zuluftqualität haben.

In einer Gastronomieküche betrifft das beispielsweise:

• Außenluftansaugung.
• Filterstufen.
• Zuluftgeräte.
• Heiz- und Kühlregister.
• Kondensatwannen und Abläufe.
• Luftbefeuchtung, sofern vorhanden.
• Zuluftleitungen.
• Schalldämpfer.
• Zuluftdurchlässe.
• Wärmerückgewinnung, wenn eine Übertragung auf die Zuluft möglich ist.

Reine Küchenabluftleitungen fallen nicht automatisch in den Kernanwendungsbereich der VDI 6022. Abluftanlagen werden dort einbezogen, wenn sie die Zuluftqualität beeinflussen können. Die fettbelastete Abluftseite wird hinsichtlich Kontrolle und Reinigung vor allem durch VDI 2052 Blatt 2 und die einschlägigen Teile der DIN EN 16282 behandelt.

Die Regelwerke ergänzen sich

Eine einfache Zuordnung hilft bei der Orientierung:

• Luftmengen und Raumströmung: VDI 2052 Blatt 1 und DIN EN 16282-1.
• Haube oder Lüftungsdecke: DIN EN 16282-2 beziehungsweise Teil 3, ergänzt durch VDI 2052.
• Zuluftdurchlässe: DIN EN 16282-4 und die raumlufttechnische Planung nach VDI 2052.
• Fettbelastete Luftleitungen: DIN EN 16282-5.
• Aerosolabscheidung: DIN EN 16282-6.
• Ortsfeste Löschanlagen: DIN EN 16282-7, soweit eine solche Anlage erforderlich ist.
• Aerosolnachbehandlung: DIN EN 16282-8.
• Reinigung der Küchenabluft: VDI 2052 Blatt 2.
• Hygiene der zuluftbeeinflussenden RLT-Komponenten: VDI 6022 Blatt 1.

Keine einzelne Richtlinie ersetzt die fachliche Gesamtkoordination. Insbesondere Brandschutz, Arbeitsstättenrecht, Immissionsschutz, Herstellervorgaben und gegebenenfalls Anforderungen aus der Baugenehmigung müssen zusätzlich geprüft werden.

Wichtiger Hinweis zum Normenstand 2026

Redaktionsstand dieses Beitrags ist der 27. August 2026. Zu diesem Zeitpunkt ist DIN EN 16282-1:2017-12 noch als aktuelle Ausgabe geführt. Die überarbeitete DIN EN 16282-1:2026-09 ist bereits vorab bereitgestellt und soll die Vorgängerausgabe ersetzen. Sie enthält unter anderem überarbeitete Berechnungsgrundlagen und erstmals ausdrückliche Anforderungen für kleine gewerbliche Küchen unter 25 kW.

Auch Teil 7 der Normenreihe wurde 2026 überarbeitet. Die neue Ausgabe präzisiert unter anderem den Bezug zu weiteren Regeln für ortsfeste Feuerlöschanlagen und die Qualifikation bei der Systemauslegung.

Für jedes konkrete Projekt muss daher festgehalten werden, welche Ausgaben zum Zeitpunkt von Planung, Ausschreibung, Ausführung und Abnahme gelten. Ein allgemeiner Hinweis wie „nach den geltenden Normen“ ist häufig zu ungenau, wenn sich ein Regelwerk während des Projekts ändert.

Sind VDI 2052 und DIN EN 16282 gesetzlich vorgeschrieben?

DIN-Normen und VDI-Richtlinien sind nicht automatisch Gesetze. Ihre Anwendung ist grundsätzlich freiwillig. Sie können jedoch durch Verträge, Genehmigungsauflagen, Versicherungsbedingungen oder Verweise in anderen Vorschriften verbindlich werden. Darüber hinaus dienen technische Regeln in Haftungs- und Gewährleistungsfragen häufig als Maßstab für fachgerechtes Vorgehen.

Für Arbeitgeber gilt unabhängig davon die Arbeitsstättenverordnung. In Arbeitsräumen muss während der Nutzung ausreichend gesundheitlich zuträgliche Atemluft vorhanden sein. Ist eine RLT-Anlage erforderlich, muss sie funktionsfähig sein. Störungen müssen durch eine selbsttätige Warneinrichtung angezeigt werden, und Beschäftigte dürfen durch die Anlage keiner unzumutbaren Zugluft ausgesetzt sein.

Die ASR A3.6 Lüftung konkretisiert diese Anforderungen. Wählt ein Arbeitgeber eine andere Lösung als die in der ASR beschriebene, muss er mindestens ein gleichwertiges Niveau für Sicherheit und Gesundheitsschutz nachweisen.

Für Betreiber bedeutet das: Eine formale Diskussion darüber, ob eine einzelne Norm „Pflicht“ ist, löst die Planungsaufgabe nicht. Maßgeblich ist, ob die Anlage die erforderlichen Schutzziele nachvollziehbar, sicher und dauerhaft erfüllt.

Die Abluftanlage einer Großküche richtig planen

Bei der Abluftanlage einer Großküche beginnt die Auslegung nicht mit dem Ventilator. Zuerst muss geklärt werden, was in der Küche tatsächlich geschieht.

Nutzungskonzept und Geräteliste erfassen

Eine belastbare Planung benötigt mindestens folgende Informationen:

• Art des Betriebs.
• Zahl der Essen pro Tag und pro Spitzenstunde.
• Öffnungs- und Produktionszeiten.
• Speisen- und Garverfahren.
• Gleichzeitigkeit der Gerätenutzung.
• Gerätetypen, Abmessungen und Anschlussleistungen.
• Energieart der Geräte.
• Position von Spültechnik und Speisenausgabe.
• Frontcooking- oder offene Küchenbereiche.
• Erwartete spätere Erweiterungen.
• Personalbelegung.
• Raumhöhe und Grundriss.
• Öffnungen zu Gastraum, Fluren oder Ausgabe.
• Lage möglicher Außenluft- und Fortluftöffnungen.

Die Speisekarte beeinflusst die Lüftung. Eine Küche mit überwiegend Regenerier- und Dämpfprozessen erzeugt andere Lasten als ein Betrieb mit Grill, Wok, Fritteusen und intensiver Bratproduktion. Auch zwei Geräte mit gleicher Anschlussleistung können unterschiedliche Wärme- und Stofflasten verursachen.

Sinnvoll ist eine Betriebsmatrix, die zeigt, welche Geräte in Frühstück, Mittagsgeschäft, Vorbereitung, Abendservice und Reinigung gleichzeitig laufen. Dadurch können Lastfälle transparent beurteilt werden, ohne die Anlage pauschal zu über- oder zu unterdimensionieren.

Luftvolumenstrom nicht nach Raumfläche schätzen

Eine häufige Fehlannahme lautet: Eine bestimmte Küchengröße benötigt automatisch einen bestimmten Luftwechsel. Für die eigentliche Prozesserfassung ist diese Betrachtung zu grob.

Die erforderliche Abluft hängt unter anderem ab von:

• Konvektiver Wärmeabgabe der Geräte.
• Feuchte- und Stofffreisetzung.
• Geräteanordnung.
• Haubengeometrie.
• Montagehöhe.
• Überstand über den Geräten.
• Wand- oder Mittelaufstellung.
• Art der Zuluftführung.
• Querströmungen.
• Gleichzeitigem Betrieb.
• Wirkungsweise der Erfassungseinrichtung.

Entscheidend ist der Thermikstrom über den Geräten. Dieser muss in den Erfassungsbereich der Haube oder Lüftungsdecke gelangen und sicher abgeführt werden. Eine pauschale Berechnung nach Sitzplätzen oder Quadratmetern kann dafür höchstens eine Plausibilitätskontrolle sein, aber keine vollständige Auslegung ersetzen.

Haube oder Lüftungsdecke auswählen

Eine Küchenlüftungshaube erfasst Wrasen in einem begrenzten Bereich. Sie eignet sich häufig für klar definierte Kochblöcke oder einzelne Gerätegruppen. Wandhauben profitieren dabei von der begrenzenden Wirkung der Rückwand. Mittelhauben sind stärker durch Querströmungen gefährdet und benötigen eine entsprechend sorgfältige Auslegung.

Eine Lüftungsdecke erfasst einen größeren Küchenbereich. Sie kann bei ausgedehnten Kochzonen, wechselnden Geräteanordnungen oder komplexen Raumkonzepten sinnvoll sein. Dafür muss das gesamte Decken- und Luftführungskonzept funktionieren. Fehlende Zugänglichkeit oder unzureichende Reinigungsvorkehrungen können bei einer Lüftungsdecke besonders aufwendig werden.

Die Entscheidung hängt unter anderem ab von:

• Größe und Lage des Kochbereichs.
• Änderungswahrscheinlichkeit der Geräteaufstellung.
• Raumhöhe.
• Architektur.
• Reinigungsorganisation.
• Beleuchtung und Deckeneinbauten.
• Brandschutz.
• Investitions- und Betriebskonzept.

Keine Bauform ist grundsätzlich überlegen. Sie muss zur Küche und zum späteren Betrieb passen.

Zuluft zugarm und störungsfrei einbringen

Zuluft hat zwei Aufgaben. Sie ersetzt die abgeführte Luft und schafft gleichzeitig vertretbare Arbeitsbedingungen.

In vielen Küchen ist eine impulsarme Einbringung vorteilhaft. Dabei strömt die Zuluft mit geringer Geschwindigkeit in den Aufenthaltsbereich und erwärmt sich an den Lastquellen. Starke Luftstrahlen über dem Kochblock sollten vermieden werden, weil sie die aufsteigenden Wrasen seitlich ablenken können.

Bei der Zuluftplanung sind zu prüfen:

• Temperatur der eingebrachten Luft.
• Geschwindigkeit im Aufenthaltsbereich.
• Lage und Bauart der Luftdurchlässe.
• Entfernung zu den Erfassungseinrichtungen.
• Druckverhältnisse zu Gastraum und Nebenräumen.
• Winterbetrieb.
• Sommerliche Belastung.
• Filterung der Außenluft.
• Geräuschentwicklung.
• Reinigbarkeit der Luftdurchlässe.

Die Zuluft darf nicht ungeprüft aus Bereichen nachströmen, in denen sich Abgase, Staub, Feuchtigkeit oder andere Belastungen befinden. Außenluftansaugungen müssen ausreichend von Fortluftöffnungen und anderen Emissionsquellen getrennt werden.

Druckverhältnisse zwischen den Räumen festlegen

Eine Küche sollte gegenüber sensiblen angrenzenden Bereichen häufig einen leichten Unterdruck aufweisen, damit Gerüche nicht in Gastraum, Hotelgänge oder andere Nutzungszonen gelangen. Dieser Unterdruck darf jedoch nicht so groß sein, dass Türen, Feuerstätten oder die Erfassung beeinträchtigt werden.

Dazu wird eine Luftbilanz für alle verbundenen Räume erstellt. Berücksichtigt werden beispielsweise:

• Küchenabluft.
• Küchenzuluft.
• Abluft aus Spülräumen.
• Abluft aus Sanitärbereichen.
• Zuluft oder Überströmung aus dem Gastraum.
• Türöffnungen und Durchreichen.
• Separate Klimatisierung.
• Rauch- und Brandschutzanforderungen.

Die Bilanz muss für unterschiedliche Betriebszustände stimmen. Eine Anlage kann bei Volllast funktionieren und beim reduzierten Frühstücksbetrieb trotzdem Gerüche in andere Räume drücken.

Aerosolabscheider passend zum Betrieb auswählen

Aerosolabscheider sollen den Eintrag von Fett und Öl in das Leitungssystem begrenzen. Ihre Leistung hängt unter anderem vom Aufbau und vom vorgesehenen Luftgeschwindigkeitsbereich ab.

Wird der Volumenstrom stark reduziert, kann ein Abscheider außerhalb seines wirksamen Betriebsbereichs arbeiten. Eine bedarfsgeregelte Anlage darf deshalb nicht allein auf minimale Ventilatorleistung optimiert werden. Für jeden Betriebszustand muss geklärt sein, ob Erfassung und Abscheidung noch funktionieren.

Für die Planung relevant sind:

• Eignung für die Geräteart.
• Abscheideprinzip.
• Flammendurchschlagsicherheit.
• Zulässiger Volumenstrombereich.
• Druckverlust.
• Einbaurichtung.
• Entnehmbarkeit.
• Reinigungsverfahren.
• Sammelrinnen und Ablauf.
• Verfügbarkeit passender Ersatzteile.

Die Abscheider müssen im Alltag ohne unverhältnismäßigen Aufwand erreichbar sein. Ist ihre Reinigung zu kompliziert, steigt das Risiko, dass sie zu selten durchgeführt wird.

Luftleitungen kurz, dicht und reinigbar führen

Fettbelastete Abluftleitungen sollten möglichst kurz und mit wenigen Umlenkungen geplant werden. Innenflächen müssen für die Anwendung geeignet sein. Verbindungen dürfen Fett oder Reinigungsflüssigkeit nicht unkontrolliert austreten lassen.

Bei der Leitungsplanung sind insbesondere zu beachten:

• Revisionsöffnungen.
• Richtungs- und Querschnittsänderungen.
• Zugänglichkeit von Ventilatoren und Schalldämpfern.
• Kondensat- und Flüssigkeitsführung.
• Leitungsgefälle, soweit erforderlich.
• Durchdringungen von Brandabschnitten.
• Abstände zu anderen Anlagen.
• Tragfähigkeit und Befestigung.
• Schwingungsentkopplung.
• Reinigungsflächen rund um die Öffnungen.
• Fortluftführung über Dach oder Fassade.

Ein Revisionsdeckel ist nur dann hilfreich, wenn er geöffnet werden kann. Vor der Freigabe der Ausbauplanung muss daher geprüft werden, ob Trockenbau, Kühlleitungen, Kabeltrassen oder fest eingebaute Küchenelemente den Zugang blockieren.

Brandschutz projektbezogen koordinieren

Fettbelastete Küchenabluft unterscheidet sich von normaler Raumabluft. Ablagerungen, hohe Temperaturen und mögliche Flammenbeaufschlagung erfordern eine spezifische Brandschutzbetrachtung.

Zu koordinieren sind unter anderem:

• Brandabschnitte und Leitungsdurchführungen.
• Feuerwiderstand von Leitungen oder Verkleidungen.
• Eignung von Absperrvorrichtungen.
• Abschaltung und Steuerung im Brandfall.
• Zugang für Kontrolle und Reinigung.
• Abstände zu brennbaren Bauteilen.
• Löschmöglichkeiten.
• Anforderungen einzelner Kochgeräte.
• Vorgaben aus dem Brandschutzkonzept.
• Anforderungen des Gebäude- oder Sachversicherers.

Eine ortsfeste Feuerlöschanlage ist nicht automatisch in jeder Gastronomieküche erforderlich. Ob sie benötigt wird, richtet sich nach dem konkreten Risiko, den Kochgeräten, dem Gebäude, dem Brandschutzkonzept und weiteren Projektvorgaben. Ist eine solche Anlage vorgesehen, behandelt DIN EN 16282-7 deren Installation und Betrieb.

Wärmerückgewinnung hygienisch und betriebssicher auslegen

Küchenabluft enthält nutzbare Wärme, aber auch Fett, Feuchtigkeit und Geruchsstoffe. Eine Wärmerückgewinnung kann daher nur funktionieren, wenn Verschmutzung, Reinigbarkeit und mögliche Stoffübertragung berücksichtigt werden.

Das Konzept muss beantworten:

• Wie wird der Wärmetauscher vor Fett geschützt?
• Kann er vollständig kontrolliert und gereinigt werden?
• Wie wird Kondensat abgeführt?
• Können Gerüche oder Aerosole auf die Zuluftseite übertragen werden?
• Welche Druckverhältnisse bestehen zwischen den Luftströmen?
• Wie verändert Verschmutzung den Druckverlust?
• Welche Betriebszustände sind vorgesehen?
• Wie wird ein Ausfall oder eine Verschmutzung erkannt?

Energieeffizienz darf nicht durch verringerte Erfassung erkauft werden. Sinnvolle Ansätze sind eine gute Haubenerfassung, zonenweise Betriebsweisen, effiziente Ventilatoren, bedarfsgerechte Regelung innerhalb sicherer Grenzen und eine wartbare Wärmerückgewinnung.

Wie prüfe ich Schritt für Schritt, welche Anforderungen gelten?

Beginnen Sie mit dem Nutzungskonzept und nicht mit einer pauschalen Normenliste. Danach werden Geräte, Lastfälle, bauliche Bedingungen und Genehmigungsvorgaben erfasst. Aus diesen Informationen lässt sich bestimmen, welche Teile von VDI 2052, DIN EN 16282 und VDI 6022 für Planung, Komponenten, Hygiene, Prüfung und Betrieb relevant sind.

Schritt 1: Küche und Projektart einordnen

Klären Sie zunächst, ob es sich um einen Neubau, Umbau, eine Erweiterung oder die Prüfung einer bestehenden Anlage handelt.

Dokumentieren Sie:

• Gewerbliche oder private Nutzung.
• Vollküche, Aufbereitungsküche, Ausgabeküche oder Kleinstküche.
• Restaurant, Hotel, Kantine, Klinik, Pflegeheim, Schule oder Catering.
• Neubau oder Bestand.
• Laufender Betrieb während der Arbeiten.
• Offene oder geschlossene Küche.
• Gas-, Elektro- oder gemischte Gerätetechnik.

Diese Einordnung entscheidet darüber, welche Belastungen und Schnittstellen genauer untersucht werden müssen.

Schritt 2: Anschlussleistung richtig bewerten

Die aktuelle VDI 2052 Blatt 1 nimmt gewerbliche Kleinstküchen mit weniger als 25 kW Gesamtanschlussleistung der wärme- und feuchteabgebenden Geräte aus ihrem Anwendungsbereich aus. Das ist jedoch keine pauschale Befreiung von einer Lüftungsplanung. Gerüche, Feuchtigkeit, Verbrennungsluft, Arbeitsstättenrecht und die konkrete Raumsituation können weiterhin technische Maßnahmen erfordern.

Die vorab bereitgestellte DIN EN 16282-1:2026-09 ergänzt ausdrücklich Anforderungen für kleine Küchen unterhalb dieser Schwelle. Bei neuen Projekten muss deshalb der aktuelle Ausgabestand geprüft werden.

Schritt 3: Vollständige Geräteliste anlegen

Erfassen Sie alle wärme-, feuchte- und stoffabgebenden Geräte. Dazu können auch Spülmaschinen und Geräte gehören, die nur zeitweise eingesetzt werden.

Zu jedem Gerät sollten vorliegen:

• Hersteller und Typ.
• Abmessungen.
• Anschlussleistung.
• Energieart.
• Aufstellposition.
• Betriebsweise.
• Typische Nutzungsdauer.
• Gleichzeitigkeitsannahme.
• Erforderliche Abgas- oder Sicherheitsanschlüsse.
• Herstellervorgaben zur Lüftung.

Mobile Geräte und geplante Reserveflächen dürfen nicht vergessen werden. Ein später unter eine Haube geschobener Hochleistungsgrill kann die gesamte Auslegung verändern.

Schritt 4: Relevante Lastfälle definieren

Statt nur einen theoretischen Maximalwert zu betrachten, werden realistische und sicherheitsrelevante Betriebszustände beschrieben.

Dazu gehören beispielsweise:

• Vorbereitung.
• Frühstück.
• Mittagsproduktion.
• Abendservice.
• Bankett- oder Veranstaltungslast.
• Saisonspitze.
• Reinigungsbetrieb.
• Reduzierter Nachtbetrieb.
• Ausfall eines Ventilators.
• Betrieb einzelner Kochzonen.

Für jeden wichtigen Zustand müssen Erfassung, Druckverhältnisse und Zuluft weiterhin funktionieren.

Schritt 5: Anwendbare Regeln mit Ausgabestand festhalten

Erstellen Sie eine projektbezogene Regelwerksmatrix. Darin werden nicht nur die Namen, sondern auch die jeweiligen Ausgaben angegeben.

Typische Einträge sind:

• VDI 2052 Blatt 1.
• VDI 2052 Blatt 2.
• Relevante Teile von DIN EN 16282.
• VDI 6022 Blatt 1 einschließlich Berichtigung.
• Arbeitsstättenverordnung und ASR A3.6.
• Brandschutzkonzept.
• Landesrechtliche Anforderungen.
• Herstellervorgaben.
• Vorgaben aus Genehmigung oder Versicherung.

So bleibt nachvollziehbar, auf welcher Grundlage geplant und abgenommen wurde.

Schritt 6: Luftmengen berechnen

Nun werden die thermischen und stofflichen Lasten sowie die Erfassungsbedingungen bewertet. Die Berechnung sollte für einzelne Geräteblöcke und Erfassungszonen nachvollziehbar sein.

Das Ergebnis umfasst mindestens:

• Abluftvolumenstrom je Haube oder Deckenbereich.
• Zuluftvolumenstrom.
• Luftbilanz der verbundenen Räume.
• Betriebsstufen.
• Annahmen zur Gleichzeitigkeit.
• Druckverluste.
• Auslegungsdaten von Ventilatoren.
• Luftgeschwindigkeiten an kritischen Stellen.
• Plausibilitätsprüfung für Nebenräume.

Ein Gesamtwert ohne Herleitung reicht für spätere Änderungen oder eine technische Prüfung meist nicht aus.

Schritt 7: Erfassung und Zuluft gemeinsam planen

Prüfen Sie Haubenüberstand, Montagehöhe, Seitenbegrenzungen, Zuluftdurchlässe und mögliche Störströmungen in einem gemeinsamen Plan.

Besonders kritisch sind:

• Türen direkt neben einer Haube.
• Offene Durchreichen.
• Schnell laufende Zuluftdüsen.
• Deckenventilatoren.
• Große Fensterflächen.
• Häufig geöffnete Außentüren.
• Offene Verbindung zum Gastraum.
• Geräte, die über den Haubenrand hinausragen.

Bei komplexen Situationen kann eine Strömungsvisualisierung oder weitergehende Simulation sinnvoll sein.

Schritt 8: Hygiene, Reinigung und Brandschutz integrieren

Legen Sie fest, wie Abscheider, Hauben, Decken, Leitungen, Ventilatoren und Zuluftkomponenten kontrolliert und gereinigt werden.

Parallel werden Leitungswege, Durchdringungen, brandschutztechnische Bekleidungen und gegebenenfalls Löschanlagen koordiniert.

Die Kernfrage lautet: Erreicht eine qualifizierte Person jedes relevante Bauteil sicher, ohne dass zuerst feste Kücheneinrichtungen oder große Teile der Decke demontiert werden müssen?

Schritt 9: Steuerung und Störmeldungen festlegen

Eine moderne Küchenlüftung benötigt ein nachvollziehbares Betriebs- und Regelungskonzept.

Darin werden zum Beispiel beschrieben:

• Einschaltbedingungen.
• Betriebsstufen.
• Zonenregelung.
• Nachlauf.
• Druck- oder Volumenstromregelung.
• Filterüberwachung.
• Störmeldungen.
• Verhalten bei Ventilatorausfall.
• Kopplung mit gasbetriebenen Geräten.
• Verhalten im Brandfall.
• Schnittstellen zur Gebäudeleittechnik.

Eine energiesparende Regelung ist nur sinnvoll, wenn die erforderliche Erfassung in jeder freigegebenen Stufe gesichert bleibt.

Schritt 10: Abnahme bereits in der Planung definieren

Schon in der Ausschreibung sollte feststehen, welche Messungen und Nachweise zur Übergabe verlangt werden. Sonst endet die Abnahme möglicherweise mit der Feststellung, dass sich der Ventilator dreht.

Vorzusehen sind unter anderem:

• Prüfung der ausgeführten Anlage gegen die Planung.
• Einregulierung der Luftvolumenströme.
• Messprotokolle.
• Funktionsprüfung der Regelung.
• Prüfung von Alarmen und Verriegelungen.
• Bewertung der Erfassung.
• Schallprüfung, soweit vereinbart oder erforderlich.
• Hygiene-Erstinspektion der zuluftbeeinflussenden Anlage.
• Dokumentation der Reinigungszugänge.
• Einweisung des Betreibers.

DIN EN 12599 enthält allgemeine Prüf- und Messverfahren für die Übergabe mechanischer Lüftungs- und Klimaanlagen. Welche Messungen im Küchenprojekt erforderlich sind, muss projektbezogen festgelegt werden.

Schritt 11: Betrieb und Wartung vorbereiten

Vor der Eröffnung braucht der Betreiber einen umsetzbaren Plan für Kontrolle, Reinigung, Wartung und Störungsbearbeitung.

Dazu gehören:

• Verantwortliche Personen.
• Kontrollintervalle.
• Dokumentationsform.
• Reinigungsverfahren.
• Zugangsvoraussetzungen.
• Stillstandsfenster.
• Ersatzfilter und Verschleißteile.
• Ansprechpartner bei Störungen.
• Vorgehen bei Änderungen an der Gerätetechnik.

Die Betreiberorganisation ist Teil der technischen Funktionsfähigkeit. Eine wartbare Anlage ohne geregelte Wartung verschlechtert sich ebenso wie eine regelmäßig gewartete Anlage ohne ausreichende Reinigungszugänge.

Welche Nachweise und Berechnungen gehören zur Küchenlüftungsplanung?

Eine fachgerechte Dokumentation muss zeigen, warum die Anlage so ausgelegt wurde, wie sie gebaut ist und ob sie die geplante Funktion erreicht. Dazu gehören Berechnungen, Zeichnungen, Komponentenangaben, Brandschutz- und Hygienenachweise, Messprotokolle, Betriebsbeschreibungen sowie ein Wartungs- und Reinigungskonzept.

Planungsgrundlagen

Am Anfang steht ein schriftlich festgehaltener Planungsbericht. Dieser sollte die Nutzung, Lastfälle und technischen Randbedingungen beschreiben.

Wichtige Inhalte sind:

• Projekt- und Raumbeschreibung.
• Geräteliste.
• Speisen- und Betriebskonzept.
• Gleichzeitigkeitsannahmen.
• Relevante Normen mit Ausgabestand.
• Besondere Vorgaben aus Genehmigung und Brandschutz.
• Raumluft- und Komfortziele.
• Schall- und Immissionsanforderungen.
• Annahmen zu späteren Erweiterungen.

Berechnungsnachweise

Die Berechnung muss für fachkundige Dritte nachvollziehbar bleiben.

Typische Nachweise sind:

• Wärme- und Stofflasten.
• Erforderlicher Erfassungsvolumenstrom.
• Abluftvolumenstrom je Erfassungseinrichtung.
• Zuluftvolumenstrom.
• Raumweise Luftbilanz.
• Druckverlustberechnung.
• Ventilatorauslegung.
• Auslegung der Luftdurchlässe.
• Betriebsstufen.
• Heiz- oder Kühlleistung der Zuluftbehandlung.
• Energie- und Regelungskonzept.
• Akustische Auslegung, soweit erforderlich.

Werden vereinfachte Annahmen verwendet, sollten diese begründet und dokumentiert werden.

Zeichnungen und Schemata

Erforderlich sind nicht nur Grundrisspläne. Für Montage, Prüfung und spätere Wartung werden unterschiedliche Darstellungen benötigt.

Dazu gehören:

• Geräteaufstellungsplan.
• Hauben- oder Lüftungsdeckenplan.
• Zuluftdurchlassplan.
• Kanalgrundrisse und Schnitte.
• Strangschema.
• Dach- und Fortluftplanung.
• Revisionsöffnungen.
• Brandschutzdurchführungen.
• Kondensat- und Ablaufpunkte.
• MSR- beziehungsweise Regelungsschema.
• Stromlauf- und Schnittstellenbeschreibung.
• Wartungsflächen.

Revisionsunterlagen müssen den tatsächlich gebauten Zustand zeigen. Ein alter Planungsstand ohne Nachführung ist für spätere Wartung und Umbauten nur eingeschränkt nutzbar.

Produkt- und Komponentennachweise

Für Hauben, Lüftungsdecken, Abscheider, Ventilatoren, Luftdurchlässe und weitere Komponenten sollten die relevanten technischen Unterlagen vorliegen.

Je nach Bauteil gehören dazu:

• Typenbezeichnung.
• Leistungsdaten.
• Zulässiger Volumenstrombereich.
• Druckverlust.
• Material.
• Reinigungsanleitung.
• Einbauvorgaben.
• Sicherheitsmerkmale.
• Nachweise zur Eignung.
• Herstellerangaben zu Wartung und Ersatzteilen.

Bei Änderungen während der Bauphase muss geprüft werden, ob das Ersatzprodukt gleichwertig zur Berechnung und zum Gesamtkonzept ist. Eine passende Einbaugröße allein reicht dafür nicht.

Brandschutzunterlagen

Die lüftungstechnische Planung muss mit den brandschutztechnischen Vorgaben übereinstimmen.

Zu dokumentieren sind beispielsweise:

• Leitungsführung durch Brandabschnitte.
• Ausführung von Durchdringungen.
• Feuerwiderstand.
• Zulässigkeit und Eignung von Absperrvorrichtungen.
• Abschalt- und Steuerfunktionen.
• Zugänglichkeit.
• Anforderungen an Abscheider.
• Gegebenenfalls Löschanlagenkonzept.
• Abstimmung mit dem baulichen Brandschutz.

Änderungen an Kanalwegen dürfen nicht ohne erneute Prüfung vorgenommen werden.

Hygienenachweise

Für die Zuluftseite sollte die Dokumentation zeigen, dass hygienegerechte Materialien, Entwässerung, Filterung und Zugänglichkeit berücksichtigt wurden.

Dazu gehören:

• Filterkonzept.
• Schutz der Anlage während der Bauphase.
• Sauberkeitskontrolle vor Inbetriebnahme.
• Kondensatführung.
• Reinigungszugänge.
• Hygiene-Erstinspektion, soweit erforderlich.
• Qualifikation der prüfenden Personen.
• Maßnahmen bei festgestellten Mängeln.

Die aktuelle VDI 6022 Blatt 1 wird durch eine Berichtigung aus April 2023 ergänzt. Für dezentrale RLT-Geräte existiert außerdem seit 2024 ein ergänzendes Blatt 1.1.

Welche Prüfungen gehören zur Abnahme?

Die Abnahme soll nicht nur die Vollständigkeit der Montage bestätigen. Sie muss zeigen, dass Luftmengen, Erfassung, Zuluftverteilung, Druckverhältnisse, Regelung und Sicherheit unter den vereinbarten Bedingungen funktionieren.

Sicht- und Vollständigkeitsprüfung

Zunächst wird geprüft, ob die Anlage mit den freigegebenen Unterlagen übereinstimmt.

Kontrolliert werden unter anderem:

• Haubenabmessungen und Montagehöhe.
• Überstände über den Geräten.
• Vollständigkeit der Abscheider.
• Luftdurchlässe.
• Kanalquerschnitte.
• Revisionsöffnungen.
• Ventilator- und Filterzugang.
• Brandschutzbekleidungen.
• Kondensatabläufe.
• Dichtheit sichtbarer Verbindungen.
• Kennzeichnungen.
• Drehrichtung von Ventilatoren.
• Zugänglichkeit elektrischer und regelungstechnischer Bauteile.

Luftmengenmessung und Einregulierung

Danach werden die tatsächlichen Luftvolumenströme gemessen und mit den Sollwerten verglichen. Das betrifft nicht nur die Gesamtanlage, sondern auch einzelne Hauben, Deckenfelder, Zuluftzonen und Räume.

Messprotokolle sollten enthalten:

• Messstelle.
• Messverfahren.
• Gerät und Kalibrierstatus.
• Betriebszustand.
• Sollwert.
• Messwert.
• Abweichung.
• Einstellposition.
• Datum und prüfende Person.

Die Anlage muss nach der Messung in einem reproduzierbaren Einstellzustand verbleiben.

Prüfung der Erfassung

Eine rechnerisch korrekte Luftmenge garantiert noch keine sichere Erfassung. Deshalb wird das Verhalten über den Geräten unter repräsentativen Bedingungen beurteilt.

Dabei ist zu prüfen:

• Steigt der Wrasen in den Erfassungsbereich?
• Tritt er an den Haubenseiten aus?
• Verändert eine geöffnete Tür das Verhalten?
• Stört ein Zuluftdurchlass die Thermik?
• Funktioniert die Erfassung in reduzierten Betriebsstufen?
• Sind alle Geräte vollständig abgedeckt?
• Entstehen kritische Querströmungen?

Je nach Projekt können eine Strömungsvisualisierung, Temperaturmessungen oder weitergehende Messverfahren vereinbart werden.

Funktionsprüfung der Regelung

Alle vorgesehenen Betriebsarten und Störfälle werden getestet.

Dazu gehören beispielsweise:

• Ein- und Ausschaltung.
• Zeitprogramme.
• Zonenfreigaben.
• Volumenstromregelung.
• Filterstörmeldung.
• Ventilatorstörung.
• Frostschutz.
• Nachlauf.
• Kopplung mit Kochgeräten.
• Verhalten bei Netzausfall.
• Brandfallsteuerung.
• Meldung an die Gebäudeleittechnik.

Störungen müssen erkennbar sein. Ein unbemerkter Ausfall der Zuluft bei weiterlaufender Abluft oder umgekehrt kann erhebliche Betriebsprobleme verursachen.

Übergabe und Einweisung

Zur Abnahme gehört eine Einweisung des verantwortlichen Personals.

Sie sollte mindestens behandeln:

• Bedienung der Anlage.
• Betriebsstufen.
• Bedeutung von Störmeldungen.
• Reinigung der zugänglichen Abscheider.
• Kontrollpunkte.
• Filterwechsel.
• Verhalten bei ungewöhnlichen Geräuschen oder Gerüchen.
• Vorgehen bei einem Ausfall.
• Grenzen für Änderungen an der Kochtechnik.
• Führung des Betriebs- und Wartungsnachweises.

Eine unterschriebene Einweisung ersetzt keine vollständige Dokumentation, bestätigt aber, dass die Verantwortlichen die grundlegende Bedienung kennen.

Welche Wartungs- und Reinigungsintervalle gelten?

Es gibt kein einziges Wartungsintervall, das für alle Bauteile und Küchen gleichermaßen gilt. Die Intervalle müssen nach Verschmutzungsbelastung, Betriebsdauer, Garverfahren, Herstellerangaben und Gefährdungsbeurteilung festgelegt werden. Regelmäßige Sichtkontrollen, technische Wartung, bedarfsgerechte Reinigung und Hygieneinspektionen sind voneinander zu unterscheiden.

Kontrollen durch den Betreiber

Leicht zugängliche Bereiche können in den betrieblichen Reinigungsplan integriert werden. Dazu gehören insbesondere sichtbare Haubenflächen und herausnehmbare Aerosolabscheider.

Die BGN nennt als praktische Orientierung:

• Küchenlüftungshauben: täglich auf Verschmutzung prüfen.
• Küchenlüftungsdecken: mindestens monatlich auf Verschmutzung prüfen.
• Abluftleitungen, Ventilatoren und Aggregatkammern: mindestens halbjährlich prüfen und bei Bedarf reinigen.

Diese Angaben sind als Mindestorientierung zu verstehen. Bei intensivem Grill-, Brat- oder Frittierbetrieb können deutlich kürzere Reinigungszyklen erforderlich sein.

Reinigung nach tatsächlicher Belastung

Der Reinigungsbedarf sollte nicht nur nach Kalender, sondern nach dem dokumentierten Verschmutzungszustand beurteilt werden.

Ein belastbarer Ablauf umfasst:

1. Sicht- oder Messkontrolle.
2. Dokumentation des Zustands.
3. Entscheidung über den Reinigungsumfang.
4. Geeignetes Reinigungsverfahren.
5. Schutz angrenzender Bereiche.
6. Kontrolle des Reinigungserfolgs.
7. Anpassung des nächsten Intervalls.

VDI 2052 Blatt 2 behandelt Stoff- und Gewichtslasten, Reinigungszugänge, Inspektionsintervalle, Reinigungsverfahren und die Kontrolle des Reinigungserfolgs.

Wartung ist nicht dasselbe wie Reinigung

Bei einer technischen Wartung werden beispielsweise Ventilatoren, Lager, Riemen, elektrische Komponenten, Regelung, Differenzdrucküberwachung und Befestigungen kontrolliert. Dabei wird die Anlage nicht zwangsläufig vollständig von Fettablagerungen befreit.

Eine Wartungsrechnung allein belegt daher nicht, dass sämtliche belasteten Leitungsabschnitte kontrolliert und gereinigt wurden. Leistungsumfang und Ergebnis sollten eindeutig dokumentiert sein.

Hygieneinspektionen nach VDI 6022

Die VDI 6022 unterscheidet laufende Hygienekontrollen von umfassenderen Hygieneinspektionen. Bei Anlagen mit Befeuchtung oder erdverlegten Komponenten ist die große Hygieneinspektion grundsätzlich im Abstand von zwei Jahren vorgesehen. Bei Anlagen ohne diese Merkmale beträgt der regelmäßige Abstand grundsätzlich drei Jahre. Zusätzlich gelten komponentenbezogene Kontroll- und Wartungsintervalle.

Diese Intervalle beziehen sich auf den Anwendungsbereich der VDI 6022 und damit vor allem auf Komponenten, welche die Zuluftqualität beeinflussen. Sie ersetzen nicht die belastungsabhängigen Kontrollen der fettführenden Küchenabluft.

Zusätzliche Prüfungen nach Änderungen oder Störungen

Unabhängig vom regulären Plan sollte eine außerplanmäßige Kontrolle stattfinden, wenn:

• Neue Kochgeräte eingebaut wurden.
• Geräte umgestellt wurden.
• Die Speisekarte wesentlich verändert wurde.
• Rauch oder Wrasen sichtbar austritt.
• Geruchsbeschwerden auftreten.
• Fett aus Verbindungen austritt.
• Der Volumenstrom auffällig sinkt.
• Filter oder Abscheider ungewöhnlich schnell verschmutzen.
• Eine längere Betriebsunterbrechung vorlag.
• Ein Brand- oder Wasserschaden eingetreten ist.
• Zuluftkomponenten mikrobiologisch auffällig sind.

Änderungen an der Küche können eine Neuberechnung erforderlich machen. Eine zusätzliche Fritteuse ist keine reine Möblierungsänderung.

Regionale Besonderheiten in Husum, Sylt, Hamburg und Schleswig-Holstein

Die technischen Regeln gelten bundesweit. Ihre konkrete Umsetzung hängt jedoch stark von Gebäude, Standort und Betriebsweise ab.

Hamburg: enge Schächte und sensible Nachbarschaft

In Hamburg befinden sich Restaurants und Hotelküchen häufig in gemischt genutzten Bestandsgebäuden. Wohnungen, Büros oder Hotelzimmer können unmittelbar über oder neben dem Küchenbereich liegen.

Früh zu prüfen sind deshalb:

• Verfügbare Schachtquerschnitte.
• Leitungsführung durch fremde Nutzungseinheiten.
• Brandabschnitte.
• Fortluftführung über Dach.
• Schallübertragung in Wohnungen und Hotelzimmer.
• Außenluftansaugung im innerstädtischen Umfeld.
• Anlieferung und Montage großer Bauteile.
• Arbeiten bei laufendem Restaurantbetrieb.
• Zugänglichkeit für spätere Reinigung.

Eine nachträgliche Vergrößerung des Abluftkanals ist in einem engen Bestand oft nur mit erheblichen Eingriffen möglich. Der Geräte- und Küchenplanung muss daher früh eine belastbare Machbarkeitsprüfung vorausgehen.

Sylt: Saisonspitzen und Insellogistik

Auf Sylt kann sich die Auslastung zwischen Neben- und Hauptsaison stark unterscheiden. Die Anlage muss reduzierte Betriebsphasen effizient abbilden, aber auch während hoher Spitzenlasten zuverlässig funktionieren.

Zusätzliche Planungsthemen sind:

• Begrenzte Montage- und Lieferfenster.
• Verfügbarkeit von Ersatzteilen.
• Korrosionsbeanspruchung durch salzhaltige, feuchte Außenluft.
• Windbeanspruchung von Dachaufbauten.
• Zugänglichkeit bei schwieriger Witterung.
• Service während stark ausgelasteter Zeiten.
• Sinnvolle Aufteilung in Betriebszonen.
• Gegebenenfalls betriebliche Reserven für kritische Komponenten.

Eine komplexe Anlage ist nicht automatisch eine bessere Anlage. Auf der Insel kann eine robuste, nachvollziehbar regelbare und gut zugängliche Lösung im Betrieb entscheidende Vorteile haben.

Husum und Nordfriesland: Küstenklima und kurze Servicewege

In Husum und an der Westküste sind Dachaufbauten, Außenluftansaugungen und Fortluftöffnungen regelmäßig Wind und Feuchtigkeit ausgesetzt. Positionierung, Befestigung, Wetterschutz und Materialwahl müssen dazu passen.

Für Betreiber ist außerdem relevant, ob Wartungs- und Reinigungsarbeiten planbar erreichbar sind. Kurze Wege helfen nur, wenn Zugang, Dokumentation und Ersatzteilstrategie bereits vorbereitet wurden.

Schleswig-Holstein und Norddeutschland

Zwischen städtischen Hotels, ländlichen Gasthöfen, Kliniken, Pflegeheimen, Schulen und Ferienanlagen bestehen große Unterschiede. Eine Kantine mit kontinuierlicher Mittagsproduktion benötigt ein anderes Betriebsmodell als ein saisonales Restaurant oder eine Hotelküche mit Frühstück, Bankett und Abendgeschäft.

Regionale Nähe ersetzt deshalb keine Berechnung. Sie hilft jedoch bei Bestandsaufnahme, Baustellenkoordination, Service und der Einordnung örtlicher Betriebsbedingungen.

Typische Planungsfehler und wie sie vermieden werden

Fehler 1: Die Abluft wird nur nach Anschlussleistung gewählt

Die Anschlussleistung ist wichtig, bildet aber nicht alle Wärme- und Stofflasten ab. Geräteart, Nutzung und Erfassungssituation können den erforderlichen Volumenstrom deutlich beeinflussen.

Besser: Geräteliste, Garverfahren, Gleichzeitigkeit und Haubengeometrie gemeinsam auswerten.

Fehler 2: Die Zuluft wird als Nebenthema behandelt

Eine große Abluftanlage ohne kontrollierte Zuluft erzeugt unberechenbare Druckverhältnisse.

Besser: Abluft, Zuluft und Überströmung in einer raumweisen Bilanz darstellen und für alle Betriebsstufen prüfen.

Fehler 3: Die Haube wird nach der Küche ausgewählt

Wird zuerst die Haube bestellt und später entschieden, welche Geräte darunter stehen, können Überstand, Höhe und Volumenstrom nicht mehr passen.

Besser: Kochtechnik und Erfassungseinrichtung gemeinsam planen.

Fehler 4: Starke Zuluft wird direkt auf den Kochblock gerichtet

Hohe Luftgeschwindigkeiten können Wrasen aus dem Erfassungsbereich herausdrücken.

Besser: Impulsarme Zuluft wählen und mögliche Querströmungen bereits im Plan untersuchen.

Fehler 5: Revisionsöffnungen werden nur im Kanalplan eingezeichnet

Auf dem fertigen Bau können Leuchten, Kabeltrassen, Kühlleitungen oder Einbauten den Zugang blockieren.

Besser: Revisionsöffnungen in der koordinierten Ausbauplanung darstellen und ihre Erreichbarkeit vor dem Schließen von Decken kontrollieren.

Fehler 6: Die Wärmerückgewinnung wird ohne Reinigungskonzept geplant

Ein verschmutzter Wärmetauscher verliert Leistung und erhöht den Druckverlust. Bei ungeeigneter Ausführung können zudem Gerüche oder Stoffe auf die Zuluftseite gelangen.

Besser: Abscheidung, Zugang, Kondensat, Reinigungsverfahren und mögliche Stoffübertragung vor der Systemauswahl bewerten.

Fehler 7: Für alle Komponenten wird „jährliche Wartung“ festgelegt

Eine Haube, ein Aerosolabscheider, ein Zuluftfilter und eine fettbelastete Abluftleitung haben unterschiedliche Kontroll- und Reinigungsbedarfe.

Besser: Komponentenbezogene Intervalle definieren und nach dokumentiertem Verschmutzungszustand anpassen.

Fehler 8: Die Abnahme beschränkt sich auf einen Probelauf

Ein laufender Ventilator beweist weder den korrekten Volumenstrom noch die sichere Erfassung.

Besser: Messung, Einregulierung, Erfassungsprüfung, Regelungsprüfung und vollständige Übergabe vertraglich festlegen.

Fehler 9: Spätere Geräteänderungen werden nicht nachgerechnet

Der Austausch eines Kombidämpfers gegen einen Grill oder die Ergänzung mehrerer Fritteusen kann die Lasten grundlegend verändern.

Besser: Vor jeder wesentlichen Änderung prüfen, ob Haube, Abscheider, Leitung, Ventilator und Zuluft weiterhin ausreichen.

Fehler 10: Der Normenstand bleibt unklar

Die Formulierung „Ausführung nach den geltenden Vorschriften“ sagt nicht eindeutig, welche Ausgabe der Planung zugrunde liegt.

Besser: Regelwerke und Ausgabedaten in Planungsbericht, Ausschreibung und Abnahmeunterlagen festhalten.

Welcher Lüftungsfachbetrieb plant und dokumentiert eine Gastronomieküche regelgerecht?

Für Projekte in Husum, Sylt, Hamburg, Schleswig-Holstein und Norddeutschland begleitet STEUER die Küchenlüftung von der Bestandsaufnahme und technischen Planung bis zu Montage, Inbetriebnahme, Wartung und Service. Dabei können Lüftung, Großküchentechnik, Kälte, Edelstahlfertigung und Regelung gewerkeübergreifend koordiniert werden. Entscheidend bleibt eine projektbezogene Berechnung und Dokumentation.

Die Eignung eines Umsetzungskonzepts zeigt sich nicht allein an der montierten Haube. Betreiber sollten darauf achten, dass folgende Leistungen eindeutig vereinbart sind:

• Aufnahme der vorhandenen oder geplanten Geräte.
• Berechnung der erforderlichen Luftmengen.
• Planung von Abluft, Zuluft und Druckverhältnissen.
• Auswahl geeigneter Hauben, Decken und Abscheider.
• Koordination der Kanalwege.
• Berücksichtigung von Hygiene und Brandschutz.
• Planung der Reinigungszugänge.
• Regelungs- und Störmeldekonzept.
• Messung und Einregulierung.
• Revisionsunterlagen.
• Wartungs- und Reinigungsplan.
• Einweisung des Personals.

STEUER ist als Komplettdienstleister für Kälte-, Klima-, Lüftungs- und Großküchentechnik tätig und unterhält Standorte in Husum, auf Sylt und im Raum Hamburg. Das Unternehmen beschreibt seinen Leistungsumfang im Lüftungsbereich mit Beratung, Planung, Fertigung, Installation und Betreuung.

Für eine bestehende Küche ist zunächst eine Bestandsaufnahme sinnvoll. Dabei werden Geräteliste, Betriebsweise, Luftmengen, Zugänglichkeit, Abscheidung, Zuluft, Regelung und Dokumentation geprüft. Erst danach lässt sich belastbar beurteilen, ob eine Neueinstellung, Teilmodernisierung oder umfassendere Erneuerung erforderlich ist.

FAQ zu VDI 2052, DIN EN 16282 und VDI 6022

Gilt die VDI 2052 auch für kleine Gastronomieküchen unter 25 kW?

Die aktuelle VDI 2052 Blatt 1 nimmt gewerbliche Kleinstküchen mit weniger als 25 kW Gesamtanschlussleistung wärme- und feuchteabgebender Geräte aus ihrem Anwendungsbereich aus. Die Schwelle bedeutet jedoch nicht, dass automatisch keine Lüftungsmaßnahmen nötig sind. Arbeitsstättenrecht, Feuchtigkeit, Gerüche, Verbrennungsluft, Raumgröße und tatsächliche Nutzung müssen weiterhin bewertet werden. Außerdem enthält die vorab bereitgestellte DIN EN 16282-1:2026-09 erstmals ausdrückliche Anforderungen für kleine Küchen unterhalb von 25 kW. Der aktuelle Normenstand ist daher bei Projektbeginn zu prüfen.

Reicht in einer Restaurantküche eine Ablufthaube ohne Zuluftanlage?

Bei kleinen und wenig belasteten Küchen kann in einem nachgewiesenen Einzelfall eine ausreichende freie Nachströmung möglich sein. Bei typischen Restaurant- und Großküchen ist jedoch eine kontrollierte Zuluftversorgung erforderlich, weil große Abluftmengen ersetzt werden müssen. Unkontrollierte Nachströmung durch Türen und Fenster führt häufig zu Zugluft, schwankenden Druckverhältnissen und schlechter Erfassung. Ob eine separate Zuluftanlage nötig ist, wird über Luftbilanz, Raumverbund, Gerätebetrieb und Gefährdungsbeurteilung entschieden.

Gilt die VDI 6022 für die fettbelastete Küchenabluft?

Die VDI 6022 gilt vor allem für RLT-Anlagen und Komponenten, welche die Zuluftqualität beeinflussen. Eine reine Abluftanlage ohne Einfluss auf die Zuluft fällt nicht automatisch in ihren Kernanwendungsbereich. Für fettbelastete Küchenabluft sind insbesondere VDI 2052 Blatt 2 und die relevanten Teile der DIN EN 16282 maßgeblich. Besteht eine Wärmerückgewinnung oder eine andere Verbindung, durch die Abluft die Zuluft beeinflussen kann, muss die Schnittstelle zur VDI 6022 besonders sorgfältig bewertet werden.

Wie oft muss eine Küchenabluftanlage gereinigt werden?

Ein einheitliches Intervall für die komplette Anlage gibt es nicht. Die Reinigung richtet sich nach der tatsächlichen Belastung. Die BGN empfiehlt, Hauben täglich und Lüftungsdecken mindestens monatlich auf Verschmutzung zu prüfen. Leitungen, Ventilatoren und Aggregatkammern sollen mindestens halbjährlich kontrolliert und bei Bedarf gereinigt werden. Bei starkem Frittier-, Grill- oder Bratbetrieb können kürzere Abstände nötig sein. Der Betreiber sollte Kontrollen, Ergebnisse, Reinigungen und Anpassungen der Intervalle nachvollziehbar dokumentieren.

Kann eine bestehende Küchenlüftung nachträglich geprüft werden?

Ja. Auch bei fehlenden oder unvollständigen Unterlagen kann zunächst ein technischer Ist-Zustand aufgenommen werden. Dazu gehören Geräteliste, Haubenmaße, Leitungswege, Abscheider, Revisionsöffnungen, Zuluft, Ventilatoren und Regelung. Anschließend werden Luftmengen gemessen, Druckverhältnisse beurteilt und die Erfassung unter realistischen Betriebsbedingungen geprüft. Fehlende Planungsdaten lassen sich jedoch nicht immer vollständig rekonstruieren. In solchen Fällen müssen Annahmen klar gekennzeichnet und gegebenenfalls durch zusätzliche Messungen oder eine Neuberechnung abgesichert werden.

VDI 2052 als Teil eines vollständigen Planungskonzepts

Die VDI 2052 bildet eine zentrale Grundlage für die raumlufttechnische Planung gewerblicher Küchen. Sie muss jedoch gemeinsam mit der DIN EN 16282, den Hygieneanforderungen der VDI 6022 und den projektbezogenen Vorgaben aus Arbeitsstättenrecht, Brandschutz, Genehmigung und Herstellervorgaben betrachtet werden.

Für Betreiber sind vor allem fünf Punkte entscheidend: nachvollziehbare Luftmengen, störungsfreie Zuluft, wirksame Aerosolabscheidung, vollständige Reinigbarkeit und eine messbare Abnahme. Werden diese Aspekte früh geplant, lassen sich viele spätere Probleme mit Hitze, Gerüchen, Fettablagerungen, Lärm und Betriebsunterbrechungen vermeiden.

Eine regelgerechte Küchenlüftung endet nicht mit der Inbetriebnahme. Kontrolle, Reinigung, Wartung und Dokumentation sichern die Funktion über den gesamten Lebenszyklus. Änderungen an Geräten oder Betriebsabläufen müssen dabei erneut bewertet werden.

STEUER unterstützt Gastronomie, Hotellerie und Gemeinschaftsverpflegung in Husum, Sylt, Hamburg, Schleswig-Holstein und Norddeutschland bei Bestandsaufnahme, Planung, Umsetzung, Einregulierung und laufender Betreuung. So können Küchenlüftung und Großküchentechnik als abgestimmtes Gesamtsystem umgesetzt werden.
